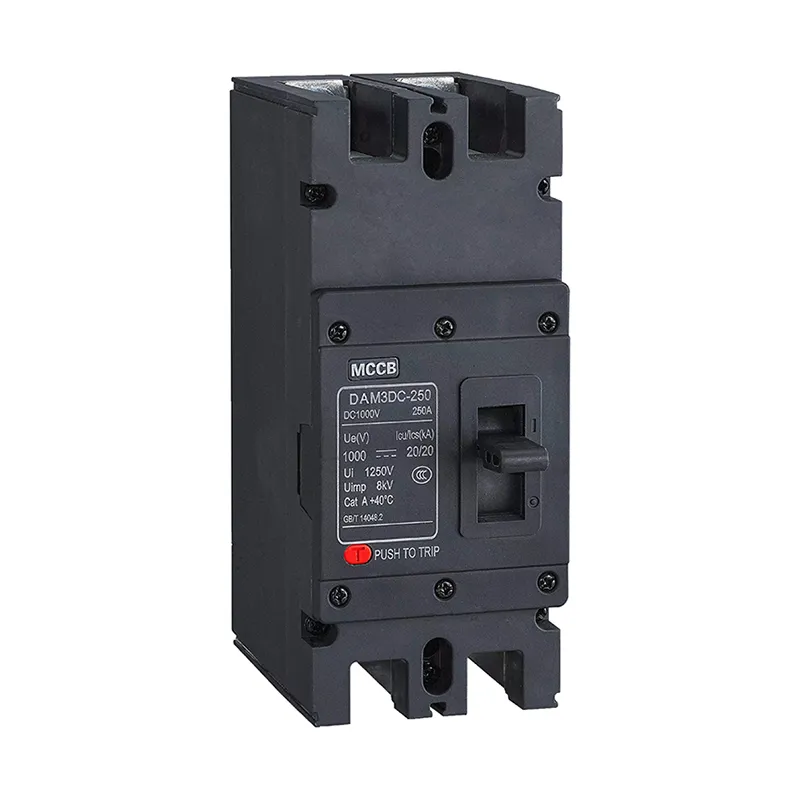

1000V DC మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్
Model:DAM3PV Series
CDADA చైనాలో నమ్మదగిన తయారీదారు, ప్రపంచవ్యాప్తంగా 1000V DC మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ను అందించగలదు. ఇది సోలార్ PV & DC గ్రిడ్ల కోసం 800A వరకు, IEC-కంప్లైంట్. 2P/4P ఎంపికలు, 20–40kA బ్రేకింగ్, ఐసోలేషన్ & యాక్సెసరీలతో. DIN లేదా ప్యానెల్ మౌంట్. గ్లోబల్ సోలార్ ఇంటిగ్రేటర్లచే విశ్వసించబడింది.
ఆధునిక పునరుత్పాదక ఇంధన వ్యవస్థల డిమాండ్ అవసరాల కోసం రూపొందించబడిన, CDADA DAM3PV సిరీస్ 1000V DC మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ DC పవర్ గ్రిడ్లు మరియు ఫోటోవోల్టాయిక్ (PV) ఇన్స్టాలేషన్లలో DC 1500V మరియు 800A వరకు బలమైన ఓవర్లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది. షాంఘై DADA ఎలక్ట్రిక్ CO., LTD., తయారీదారుగా, మా అధిక-పనితీరు గల DC MCCB ప్రత్యేకంగా సోలార్ ఫామ్స్, బ్యాటరీ స్టోరేజ్ ప్లాంట్లు, EV ఛార్జింగ్ ఇన్ఫ్రాస్ట్రక్చర్ మరియు ఇండస్ట్రియల్ DC మైక్రోగ్రిడ్ల కోసం ఆప్టిమైజ్ చేయబడింది.
AC బ్రేకర్ల వలె కాకుండా, DAM3PV శ్రేణి ఒక ప్రత్యేకమైన ఆర్క్-క్వెన్చింగ్ సిస్టమ్ను కలిగి ఉంటుంది, ఇది అధిక-శక్తి DC ఆర్క్లను సురక్షితంగా అంతరాయం కలిగిస్తుంది-వోల్టేజ్ స్థిరంగా ఉండే మరియు ఆర్క్లు స్వీయ-ఆరిపోని సిస్టమ్లలో కీలకం. 1000V లేదా 1500V DC యొక్క రేటింగ్ వర్కింగ్ వోల్టేజీలతో, ఇది నివాస/వాణిజ్య (1000V) మరియు యుటిలిటీ-స్కేల్ (1500V) సౌర నిర్మాణాలకు మద్దతు ఇస్తుంది.
2P, 3P మరియు 4P కాన్ఫిగరేషన్లలో అందుబాటులో ఉంది, DAM3PV 250A నుండి 800A వరకు ఫ్రేమ్ కరెంట్లను మరియు సర్దుబాటు చేయగల రేట్ కరెంట్లను అందిస్తుంది (ఉదా., 250-ఫ్రేమ్కు 100A–250A). ఇది 40kA (తక్కువ వోల్టేజీల వద్ద) మరియు 1000V/1500V DC వద్ద 20kA వరకు అంతిమ బ్రేకింగ్ సామర్థ్యాన్ని అందిస్తుంది, పెద్ద శ్రేణులలో కూడా నమ్మదగిన తప్పు క్లియరెన్స్ను నిర్ధారిస్తుంది. బ్రేకర్లో బిల్ట్-ఇన్ ఐసోలేషన్ ఫంక్షన్, IP20 ప్రొటెక్షన్ మరియు మాన్యువల్ లేదా ఎలక్ట్రిక్ ఆపరేషన్తో పాటు సహాయక, షంట్ ట్రిప్ మరియు రిమోట్ మానిటరింగ్ మరియు కంట్రోల్ కోసం అలారం కాంటాక్ట్లు ఉన్నాయి.
అంతర్జాతీయ ప్రమాణాలకు సర్టిఫికేట్ చేయబడింది మరియు కఠినమైన వాతావరణాల కోసం నిర్మించబడింది (కాలుష్యం డిగ్రీ 3, –5°C నుండి +40°C), CDADA DAM3PV అనేది DC విద్యుత్ రక్షణ కోసం సురక్షితమైన, స్కేలబుల్ మరియు భవిష్యత్తు-సిద్ధమైన ఎంపిక.
ముఖ్య లక్షణాలు
|
పరామితి |
విలువ |
|
సిరీస్ |
DAM3PV (CDADA / షాంఘై DADA ఎలక్ట్రిక్ ద్వారా) |
|
టైప్ చేయండి |
DC మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ (MCCB) |
|
రేటింగ్ ఫ్రేమ్ కరెంట్ (Inm) |
250A, 320A, 400A, 630A, 800A |
|
రేట్ చేయబడిన ప్రస్తుత (లో) |
100A–800A (ఫ్రేమ్కు స్టెప్-కాన్ఫిగర్ చేయవచ్చు) |
|
పోల్స్ |
2P, 3P, 4P |
|
రేటింగ్ వర్కింగ్ వోల్టేజ్ (Ue) |
DC 1000V (1500V వరకు కూడా అందుబాటులో ఉంటుంది) |
|
ఇన్సులేషన్ వోల్టేజ్ (Ui) |
1250V / 1500V |
|
ఇంపల్స్ తట్టుకునే వోల్టేజ్ (Uimp) |
8-12 కి.వి |
|
అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ (Icu) |
40kA @ 500V DC; 20kA @ 1000V/1500V DC |
|
సర్వీస్ బ్రేకింగ్ కెపాసిటీ (Ics) |
20kA (1000V+ వద్ద 100% Icu) |
|
విడుదల రకం |
విద్యుదయస్కాంత-మాత్రమే (200) లేదా థర్మల్ + అయస్కాంతం (300) |
|
తక్షణ ప్రయాణం |
10 × ఇం |
|
మెకానికల్ లైఫ్ |
3,000–8,000 కార్యకలాపాలు (ఫ్రేమ్ పరిమాణంపై ఆధారపడి) |
|
ఎలక్ట్రికల్ లైఫ్ |
≥1,000 కార్యకలాపాలు |
|
ఐసోలేషన్ ఫంక్షన్ |
✅ అవును (ఐసోలేటర్ భద్రతా అవసరాలకు అనుగుణంగా) |
|
మౌంటు |
స్థిర లేదా ప్లగ్-ఇన్ |
|
రక్షణ స్థాయి |
IP20 |
|
ఉపకరణాలు |
సహాయక పరిచయం, షంట్ ట్రిప్, అలారం, మాన్యువల్/ఎలక్ట్రిక్ ఆపరేటర్ |
|
ఆర్క్ కవర్ |
మెరుగైన భద్రత కోసం ఐచ్ఛిక "జీరో ఆర్క్" కవర్ |
|
ఆపరేటింగ్ టెంప్. |
–5°C నుండి +40°C (24గం సగటు ≤ +35°C) |
|
ఎత్తు |
≤2000మీ |
|
కాలుష్య డిగ్రీ |
III |
CDADA 1000V DC మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ను ఎందుకు ఎంచుకోవాలి?
★ నిజమైన DC ఆర్క్ అంతరాయ సాంకేతికత
ప్రత్యేకంగా రూపొందించబడిన ఆర్క్ చ్యూట్ మరియు మాగ్నెటిక్ బ్లో-అవుట్ సిస్టమ్ అధిక-వోల్టేజ్ DC లోపాల సురక్షిత అంతరాయాన్ని నిర్ధారిస్తుంది-మాడిఫైడ్ AC బ్రేకర్ కాదు.★ 1000V & 1500V సిస్టమ్స్ కోసం సౌర-ఆప్టిమైజ్ చేయబడింది
స్పష్టమైన పోల్/వోల్టేజ్ మ్యాచింగ్తో పైకప్పు నుండి యుటిలిటీ-స్కేల్ వరకు అన్ని ప్రధాన PV స్ట్రింగ్ వోల్టేజ్లను కవర్ చేస్తుంది.★ సిస్టమ్ వోల్టేజ్ వద్ద అధిక బ్రేకింగ్ కెపాసిటీ
1000V DC వద్ద 20kA పెద్ద సౌర ప్లాంట్ల కోసం IEC అవసరాలను తీరుస్తుంది-దిగువ పరికరాలతో ఎంపిక సమన్వయాన్ని నిర్ధారిస్తుంది.★ అంతర్నిర్మిత ఐసోలేషన్ + ఉపకరణాలు
రక్షిత పరికరం మరియు నిర్వహణ ఐసోలేటర్గా పనిచేస్తుంది; ఐచ్ఛిక మాడ్యూల్స్ ద్వారా రిమోట్ ట్రిప్పింగ్ మరియు స్థితి ఫీడ్బ్యాక్కు మద్దతు ఇస్తుంది.★ కఠినమైన వాతావరణాలకు బలమైనది
కాలుష్యం డిగ్రీ 3 రేటింగ్ మరియు విస్తృత ఉష్ణోగ్రత పరిధి ఎడారి, తీరప్రాంతం లేదా పైకప్పు సంస్థాపనలకు అనుకూలం.★ గ్లోబల్ కంప్లయన్స్ & సపోర్ట్
అంతర్జాతీయ ప్రాజెక్ట్ల కోసం ఆంగ్లంలో డాక్యుమెంటేషన్తో షాంఘై DADA యొక్క సాంకేతిక బృందం మద్దతుతో IEC ప్రమాణాలకు రూపకల్పన చేయబడింది.
సాధారణ అప్లికేషన్లు
యుటిలిటీ-స్కేల్ సోలార్ ఫార్మ్స్: కాంబినర్ లేదా ఇన్వర్టర్ ఇన్పుట్ వద్ద DC సైడ్ ప్రొటెక్షన్
కమర్షియల్ రూఫ్టాప్ PV: 1000V స్ట్రింగ్ అగ్రిగేషన్ మరియు ఫాల్ట్ ఐసోలేషన్
బ్యాటరీ ఎనర్జీ స్టోరేజ్ సిస్టమ్స్ (BESS): DC బస్సు రక్షణ
EV ఫాస్ట్ ఛార్జింగ్ స్టేషన్లు: హై-పవర్ DC పంపిణీ
రైలు & టెలికాం DC గ్రిడ్లు: నమ్మదగిన బ్యాకప్ పవర్ సర్క్యూట్ రక్షణ
ఎందుకు CDADA ఎంచుకోవాలి?
★ ఫోటోవోల్టాయిక్ సిస్టమ్ల యొక్క ప్రత్యేక అవసరాల కోసం రూపొందించబడిన DC సర్క్యూట్ బ్రేకర్లు, ఫ్యూజ్లు, SPDలు మరియు కాంబినర్లతో సహా మాకు ప్రత్యేకమైన "సోలార్ DC" ఉత్పత్తి శ్రేణి ఉంది.
★ OEM (మా ఉత్పత్తులపై మీ బ్రాండ్) మరియు ODM (కస్టమ్ డిజైన్) సేవలు మా బలాలు. మేము ప్రైవేట్ లేబులింగ్ మరియు అనుకూల ప్యాకేజింగ్కు మద్దతిస్తాము.
★ మా ముఖ్య ప్రయోజనాలు:
1) పూర్తి అంతర్జాతీయ ధృవపత్రాలు,
2) బలమైన OEM/ODM సామర్థ్యం,
3) అధిక ధర-పనితీరు నిష్పత్తి,
4) విశ్వసనీయమైన భారీ-స్థాయి ఉత్పత్తి సామర్థ్యం,
5) విస్తృతమైన ఎగుమతి అనుభవం.
తరచుగా అడిగే ప్రశ్నలు
Q1: నేను 1000V DC సోలార్ సిస్టమ్ల కోసం AC MCCBని ఉపయోగించవచ్చా?
A1: ఖచ్చితంగా కాదు. జీరో-క్రాసింగ్ లేకపోవడం వల్ల AC బ్రేకర్లు DC ఆర్క్లకు విశ్వసనీయంగా అంతరాయం కలిగించవు. ఇది విపత్తు వైఫల్యం, అగ్నిమాపక లేదా పరికరాలు దెబ్బతింటుంది. ఎల్లప్పుడూ CDADA DAM3PV వంటి DC-ధృవీకరించబడిన MCCBని ఉపయోగించండి.
Q2: DAM3PV-250 మరియు DAM3PV-400HU మధ్య తేడా ఏమిటి?
A2: “HU” ప్రత్యయం అధిక పనితీరును సూచిస్తుంది-మెరుగైన ఆర్క్ నియంత్రణ, పెద్ద టెర్మినల్స్ మరియు ఆర్క్ సప్రెషన్ కవర్లతో అనుకూలతతో సహా. క్లిష్టమైన సోలార్ అప్లికేషన్ల కోసం HU మోడల్లు సిఫార్సు చేయబడ్డాయి.
Q3: నాకు ఆర్క్ కవర్ అవసరమా?
A3: పరివేష్టిత క్యాబినెట్లలో ఎక్కువగా సిఫార్సు చేయబడింది. "జీరో ఆర్క్ కవర్" అంతరాయ సమయంలో ప్లాస్మాను కలిగి ఉంటుంది, ఆపరేటర్ భద్రతను మెరుగుపరుస్తుంది మరియు అంతర్గత నష్టాన్ని తగ్గిస్తుంది-ముఖ్యంగా 1000V+ వద్ద ముఖ్యమైనది.
Q4: దీనిని మాన్యువల్ డిస్కనెక్ట్ స్విచ్గా ఉపయోగించవచ్చా?
A4: అవును. అన్ని DAM3PV మోడల్లు ఐసోలేషన్ లక్షణాలను కలిగి ఉంటాయి-అంటే అవి కనిపించే కాంటాక్ట్ సెపరేషన్ను అందిస్తాయి మరియు నిర్వహణ ఐసోలేషన్ కోసం భద్రతా ప్రమాణాలకు అనుగుణంగా ఉంటాయి.
Q5: DC MCCBల కోసం ABB, Schneider లేదా Eaton కంటే CDADAని ఎందుకు ఎంచుకోవాలి?
A5: CDADA ఆఫర్లు:
● భద్రతతో రాజీ పడకుండా ఖర్చుతో కూడుకున్న 1000V/1500V DC రక్షణ
● పూర్తి అనుబంధ పర్యావరణ వ్యవస్థ (షంట్, అలారం, రిమోట్ కంట్రోల్)
● ఆసియా, ఆఫ్రికా మరియు LATAMలో వేగవంతమైన డెలివరీ & స్థానికీకరించిన మద్దతు
● ప్రపంచవ్యాప్తంగా ఇన్స్టాల్ చేయబడిన సోలార్ ప్రాజెక్ట్లలో >10GWలో ఫీల్డ్ విశ్వసనీయత నిరూపించబడింది
