మన్నికైన మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ ఫ్యాక్టరీ
CDADAమోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ల యొక్క ప్రొఫెషనల్ తయారీదారు మరియు సరఫరాదారు. ఈ ఉత్పత్తి శ్రేణి మా ప్రధాన ఆఫర్లలో ఒకటి, మా ఆరంభం నుండి 40 సంవత్సరాల అనుభవంతో అందించబడింది. అనేక ప్రమాణాలకు అనుగుణంగా ఉండే మోడల్ల యొక్క సమగ్ర శ్రేణితో, గ్లోబల్ కొనుగోలుదారులు పూర్తి విశ్వాసంతో మా ఉత్పత్తులను ఎంచుకోవచ్చు.
మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ అంటే ఏమిటి?
A మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ (MCCB)ఓవర్లోడ్లు, షార్ట్ సర్క్యూట్లు మరియు గ్రౌండ్ ఫాల్ట్ల నుండి ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ సిస్టమ్లను రక్షించడానికి రూపొందించబడిన కాంపాక్ట్, మూసివున్న తక్కువ-వోల్టేజ్ రక్షణ పరికరం. a లోపల నిక్షిప్తం చేయబడిందిథర్మోసెట్టింగ్ ప్లాస్టిక్ హౌసింగ్, MCCBలు వరకు రేట్ చేయబడిన వోల్టేజీల వద్ద పనిచేస్తాయి690V AC (50/60Hz)నుండి ప్రస్తుత రేటింగ్లతో10A నుండి 2000A వరకు, పారిశ్రామిక, వాణిజ్య మరియు అవస్థాపన అప్లికేషన్లలో వర్క్హోర్స్ రక్షణ పరికరంగా పనిచేస్తుంది.
MCCBల యొక్క నిర్వచించే లక్షణం వాటిలో ఉందిఅచ్చుపోసిన కేసు నిర్మాణంలైవ్ అంతర్గత భాగాలు మరియు బాహ్య ఆపరేటింగ్ ఇంటర్ఫేస్ మధ్య క్లాస్ II ఇన్సులేషన్ (డబుల్ ఇన్సులేషన్)ను అందించే అధిక-శక్తి థర్మోసెట్టింగ్ ప్లాస్టిక్ ఎన్క్లోజర్. వరకు కాంపాక్ట్ కొలతలు మరియు అధిక బ్రేకింగ్ సామర్థ్యాలను కొనసాగిస్తూ ఈ డిజైన్ ఆపరేటర్ భద్రతను నిర్ధారిస్తుంది380/415V వద్ద 100kA.
కాకుండాఎయిర్ సర్క్యూట్ బ్రేకర్లు (ACBలు), MCCBల ఫీచర్స్థిరమైన, నిర్వహించలేని డిజైన్లు(చాలా సందర్భాలలో) సీల్డ్ అంతర్గత మెకానిజమ్లతో, సాధారణ నిర్వహణ యాక్సెస్ అవసరం లేని సెకండరీ డిస్ట్రిబ్యూషన్ సర్క్యూట్లకు ఖర్చుతో కూడిన రక్షణను అందిస్తుంది.
MCCB ఉత్పత్తి వర్గాలు & కాన్ఫిగరేషన్లు
| వర్గీకరణ | టైప్ చేయండి | ప్రస్తుత పరిధి | ముఖ్య లక్షణాలు |
| ట్రిప్ యూనిట్ టెక్నాలజీ | థర్మల్-అయస్కాంత | 10A - 800A | బైమెటాలిక్ ఓవర్లోడ్ + మాగ్నెటిక్ షార్ట్-సర్క్యూట్, స్థిర/సర్దుబాటు సెట్టింగ్లు, పొదుపు |
| ఎలక్ట్రానిక్ LSIG | 100A - 2000A | మైక్రోప్రాసెసర్-ఆధారిత, సర్దుబాటు చేయగల వక్రతలు, కమ్యూనికేషన్-సామర్థ్యం, ఖచ్చితమైన రక్షణ | |
| సంస్థాపన విధానం | పరిష్కరించబడింది | 10A - 2000A | ప్రత్యక్ష బస్బార్ కనెక్షన్, శాశ్వత సంస్థాపన, అతి తక్కువ ధర |
| ప్లగ్-ఇన్ | 100A - 1600A | బేస్-మౌంటెడ్ బాడీ, నిర్వహణ కోసం ఉపసంహరించుకోవచ్చు, తగ్గిన పనికిరాని సమయం | |
| ఉపసంహరించుకోవచ్చు | 250A - 2000A | డ్రా-అవుట్ మెకానిజం, పూర్తి ఐసోలేషన్ సామర్థ్యం, భద్రతా షట్టర్లు | |
| పోల్ కాన్ఫిగరేషన్ | 2-పోల్ | 10A - 800A | సింగిల్-ఫేజ్ సిస్టమ్స్, DC అప్లికేషన్లు |
| 3-పోల్ | 10A - 2000A | ప్రామాణిక మూడు-దశల పారిశ్రామిక అప్లికేషన్లు | |
| 4-పోల్ | 16A - 2000A | తటస్థ రక్షణతో మూడు-దశలు, సర్దుబాటు చేయగల తటస్థ సెట్టింగ్లు (50-100%) | |
| బ్రేకింగ్ కెపాసిటీ | ప్రామాణిక (S1) | 16kA - 50kA | సాధారణ పంపిణీ, తక్కువ తప్పు స్థాయి నెట్వర్క్లు |
| అధిక (H1) | 65kA - 85kA | పారిశ్రామిక మెయిన్స్, మోటార్ నియంత్రణ కేంద్రాలు | |
| అల్ట్రా-హై (H2/H3) | 100kA - 200kA | విద్యుత్ ఉత్పత్తి, భారీ పరిశ్రమలు, మౌలిక సదుపాయాలు | |
| ఎంపిక వర్గం | వర్గం A | ≤400A | ఉద్దేశపూర్వకంగా స్వల్ప-సమయ ఆలస్యం లేదు, తక్షణ పర్యటన |
| వర్గం B | ≥400A | స్వల్ప-సమయం తట్టుకునే (Icw), ఆలస్యంతో కూడిన ఎంపిక సమన్వయం |
ఫ్రేమ్ సైజ్ ఆర్కిటెక్చర్:
కాంపాక్ట్ ఫ్రేమ్: 10A - 160A (ప్యానెల్బోర్డ్ మౌంటు, DIN రైలు అనుకూలత)
మధ్యస్థ ఫ్రేమ్: 160A - 630A (మోటార్ రక్షణ, పంపిణీ బోర్డులు)
పెద్ద ఫ్రేమ్: 630A – 1600A (ప్రధాన పంపిణీ, బస్బార్ వ్యవస్థలు)
మ్యాక్సీ ఫ్రేమ్: 1600A – 2000A (మౌలిక సదుపాయాలు, విద్యుత్ ఉత్పత్తి)
ప్రధాన విధులు & రక్షణ సామర్థ్యాలు
ప్రాథమిక రక్షణ విధులు
| ఫంక్షన్ | మెకానిజం | సాంకేతిక పారామితులు |
| ఓవర్లోడ్ ప్రొటెక్షన్ (L) | బైమెటాలిక్ స్ట్రిప్ థర్మల్ విస్తరణ | 0.7 – 1.0 × అమరికలో, విలోమ సమయ వక్రరేఖ, 40°C సూచన పరిసరం |
| షార్ట్-సర్క్యూట్ తక్షణం (I) | విద్యుదయస్కాంత సోలనోయిడ్ ప్లాంగర్ | స్థిరం: 5-10 × లో, సర్దుబాటు: 2-15 × లో, <20ms ఆపరేషన్ |
| షార్ట్-సర్క్యూట్ ఆలస్యం (S) | ఎలక్ట్రానిక్ టైమింగ్ సర్క్యూట్ | 0.1సె – 0.5సె ఆలస్యం, 2-10 × సెట్టింగ్లో, ఎంపిక చేసిన సమన్వయం |
| గ్రౌండ్ ఫాల్ట్ (జి) | వెక్టార్ సమ్ కరెంట్ సెన్సింగ్ | 20-100% లో, 0.1సె-1.0సె ఆలస్యం, కోర్-బ్యాలెన్స్ లేదా అవశేష పద్ధతి |
| ప్రస్తుత పరిమితి | హై-స్పీడ్ రిపల్షన్ కాంటాక్ట్ సిస్టమ్ | <10ms ప్రారంభ సమయం (≤630A), <15ms (≤1600A), లెట్-త్రూ ఎనర్జీ తగ్గింపు |
| అండర్ వోల్టేజ్ విడుదల | వోల్టేజ్ సెన్సింగ్ కాయిల్ | 35-70% అన్ ట్రిప్పింగ్, 0.1సె-3సె సర్దుబాటు ఆలస్యం |
అధునాతన ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ ఫీచర్లు
ఆధునిక మైక్రోప్రాసెసర్ ఆధారిత విడుదలలు అందిస్తాయి:
నిజమైన RMS సెన్సింగ్: వక్రీకరించిన తరంగ రూపాల యొక్క ఖచ్చితమైన కొలత
జోన్ సెలెక్టివ్ ఇంటర్లాకింగ్ (ZSI): బస్-టై మరియు ఇన్కమింగ్ డివైజ్ కోఆర్డినేషన్
కమ్యూనికేషన్ ప్రోటోకాల్స్: Modbus, Profibus, ఈథర్నెట్/IP, BACnet ఇంటిగ్రేషన్
విద్యుత్ నాణ్యత పర్యవేక్షణ: వోల్టేజ్, కరెంట్, పవర్ ఫ్యాక్టర్, హార్మోనిక్స్, ఎనర్జీ మీటరింగ్
అంచనా నిర్వహణ: సంప్రదింపు దుస్తులు సూచన, ఆపరేషన్ కౌంటర్, ఉష్ణోగ్రత పర్యవేక్షణ
అప్లికేషన్ పరిసరాలు & వినియోగ కేసులు
| పరిశ్రమ రంగం | నిర్దిష్ట అప్లికేషన్ | విలక్షణమైన లక్షణాలు |
| వాణిజ్య భవనాలు | ప్రధాన పంపిణీ బోర్డులు, ప్యానెల్బోర్డ్లు, అద్దెదారు మీటరింగ్ | 125A-800A, థర్మల్-మాగ్నెటిక్, ప్లగ్-ఇన్, 25-65kA Icu |
| డేటా కేంద్రాలు | UPS పంపిణీ, PDU రక్షణ, బస్బార్ ట్యాప్-ఆఫ్లు | 250A-1600A, ఎలక్ట్రానిక్ LSIG, 100kA+ Icu, కమ్యూనికేషన్-ఎనేబుల్ చేయబడింది |
| తయారీ ప్లాంట్లు | మోటార్ నియంత్రణ కేంద్రాలు, యంత్ర పరికరాలు, వెల్డింగ్ పరికరాలు | 63A-630A, మోటార్ రక్షణ వక్రతలు, ప్రస్తుత పరిమితి, 65kA Icu |
| చమురు & గ్యాస్ | డ్రిల్లింగ్ రిగ్లు, రిఫైనరీలు, ఆఫ్షోర్ ప్లాట్ఫారమ్లు | 400A-1600A, ట్రాపికలైజ్డ్ (T2), తుప్పు-నిరోధకత, 85kA Icu |
| పునరుత్పాదక శక్తి | సోలార్ కాంబినర్ బాక్స్లు, విండ్ టర్బైన్ స్విచ్ గేర్, బ్యాటరీ స్టోరేజ్ | 250A-1250A, 1000V DC సామర్థ్యం, పొడిగించిన ఉష్ణోగ్రత పరిధి (-25°C నుండి +70°C) |
| మౌలిక సదుపాయాలు | మెట్రో ట్రాక్షన్ పవర్, ఎయిర్పోర్ట్ బ్యాగేజ్ సిస్టమ్స్, వాటర్ ట్రీట్మెంట్ | 800A-2000A, ఉపసంహరించుకోదగిన, అధిక మెకానికల్ ఓర్పు (10,000+ సైకిళ్లు) |
| ఆరోగ్య సంరక్షణ | హాస్పిటల్ మెయిన్ డిస్ట్రిబ్యూషన్, మెడికల్ ఇమేజింగ్ పరికరాలు, ఎమర్జెన్సీ పవర్ | 400A-1600A, తటస్థ రక్షణతో 4-పోల్, డ్యూయల్-సోర్స్ బదిలీ అనుకూలత |
తయారీ ప్రక్రియ & ఉత్పత్తి వర్క్ఫ్లో
ఖచ్చితమైన తయారీ క్రమం
రా మెటీరియల్ IQC → థర్మోసెట్టింగ్ ప్లాస్టిక్ మోల్డింగ్ → కాంటాక్ట్ సిస్టమ్ ఫ్యాబ్రికేషన్ → ఆర్క్ చ్యూట్ అసెంబ్లీ → మెకానిజం ఇంటిగ్రేషన్ → ట్రిప్ యూనిట్ ఇన్స్టాలేషన్ → ప్రైమరీ అసెంబ్లీ → కాలిబ్రేషన్ & టెస్టింగ్ → ఫైనల్ క్యూసి →
క్లిష్టమైన తయారీ దశలు
| వేదిక | ప్రక్రియ వివరాలు | నాణ్యత నియంత్రణ పాయింట్లు |
| థర్మోసెట్టింగ్ ప్లాస్టిక్ మౌల్డింగ్ | BMC (బల్క్ మోల్డింగ్ కాంపౌండ్) 150-180°C వద్ద ఇంజెక్షన్ మౌల్డింగ్, 1500-3000 బార్ ఒత్తిడి, 60-120s క్యూర్ టైమ్ | డైమెన్షనల్ టాలరెన్స్ ±0.1mm, ఉపరితల ముగింపు Ra 1.6, ట్రాకింగ్ ఇండెక్స్ >600V, UL 94 V-0 మంట |
| సిస్టమ్ ఫ్యాబ్రికేషన్ను సంప్రదించండి | సిల్వర్-ప్లేటెడ్ కాపర్ కాంటాక్ట్లు (AgNi 90/10 లేదా AgCdO), CNC-మెషిన్డ్ కాంటాక్ట్ ఆర్మ్స్, నత్రజని వాతావరణంలో బ్రేజింగ్ | వెండి మందం 8-12μm (XRF ధృవీకరించబడింది), కాంటాక్ట్ రెసిస్టెన్స్ <100μΩ, కాఠిన్యం HV 100-150 |
| ఆర్క్ చ్యూట్ నిర్మాణం | స్టీల్ స్ప్లిటర్ ప్లేట్లు (ఫెర్రో మాగ్నెటిక్), సిరామిక్ ఆర్క్ గ్రిడ్లు, డీయోనైజింగ్ ఛాంబర్లు, ఆప్టిమైజ్ చేసిన ఆర్క్ రన్నర్ జ్యామితి | మాగ్నెటిక్ ఫ్లక్స్ సాంద్రత ధృవీకరణ, విద్యుద్వాహక బలం 2.5kV, డైమెన్షనల్ అనుగుణ్యత ±0.05mm |
| ఆపరేటింగ్ మెకానిజం అసెంబ్లీ | స్ప్రింగ్ స్టీల్ ఛార్జింగ్ సిస్టమ్లు, క్విక్-మేక్/క్విక్-బ్రేక్ మెకానిజమ్స్, ట్రిప్-ఫ్రీ ఓవర్రైడ్, ఎనర్జీ స్టోరేజ్ స్ప్రింగ్లు | టార్క్ అనుగుణ్యత ±5%, మెకానికల్ ఎండ్యూరెన్స్ 10,000 సైకిల్స్, ట్రిప్ ఫోర్స్ 5-15N |
| ట్రిప్ యూనిట్ ఇంటిగ్రేషన్ | థర్మల్ బైమెటల్ కాలిబ్రేషన్ (ఇన్కోనెల్/కాపర్), మాగ్నెటిక్ కాయిల్ వైండింగ్, ఎలక్ట్రానిక్ PCB అసెంబ్లీ, ఫర్మ్వేర్ ప్రోగ్రామింగ్ | సమయం-ప్రస్తుత వక్రత ధృవీకరణ, ±10% ప్రస్తుత ఖచ్చితత్వం, 2×In వద్ద ±20% సమయ ఖచ్చితత్వం |
| చివరి అసెంబ్లీ | మాడ్యులర్ నిర్మాణం, టెర్మినల్ టార్క్ మార్కింగ్, సర్దుబాటు కవర్ల సీలింగ్, హ్యాండిల్ మెకానిజం ఇంటిగ్రేషన్ | డైలెక్ట్రిక్ తట్టుకునే 3kV/1min, ఇన్సులేషన్ రెసిస్టెన్స్>100MΩ, కాంటాక్ట్ అలైన్మెంట్ వెరిఫికేషన్ |
ప్రాథమిక ముడి పదార్థాలు & కాంపోనెంట్ స్పెసిఫికేషన్లు
| భాగం | మెటీరియల్ స్పెసిఫికేషన్ | సరఫరాదారు ప్రమాణాలు | కీ లక్షణాలు |
| మోల్డ్ కేస్ హౌసింగ్ | BMC (బల్క్ మోల్డింగ్ కాంపౌండ్) DMC-2 లేదా SMC ఫైబర్గ్లాస్-రీన్ఫోర్స్డ్ పాలిస్టర్ | IEC 60664-1, UL 94 V-0 | ట్రాకింగ్ సూచిక>600V, ఉష్ణ నిరోధకత 180°C, విద్యుద్వాహక బలం>15kV/mm |
| ప్రధాన పరిచయాలు | విద్యుద్విశ్లేషణ రాగి (Cu-ETP) C11000 + సిల్వర్-నికెల్ ప్లేటింగ్ (AgNi 90/10) | ASTM B152, IEC 60368 | వాహకత ≥100% IACS, ఆర్క్ ఎరోషన్ రెసిస్టెన్స్, ఆక్సీకరణ స్థిరత్వం |
| ఆర్సింగ్ పరిచయాలు | సిల్వర్-టంగ్స్టన్ కార్బైడ్ (AgWC 70/30) లేదా కాపర్-టంగ్స్టన్ (CuW 80/20) | ASTM B702 | అధిక ఆర్క్ ఎరోషన్ రెసిస్టెన్స్, తక్కువ వెల్డింగ్ ధోరణి, కాంటాక్ట్ రెసిస్టెన్స్ <200μΩ |
| స్ప్రింగ్స్ను సంప్రదించండి | బెరీలియం కాపర్ (CuBe2 C17200) లేదా స్టెయిన్లెస్ స్టీల్ 301 | ASTM B196, ASTM A240 | అలసట జీవితం> 20,000 చక్రాలు, స్థిరమైన సంపర్క ఒత్తిడి 8-12N/mm² |
| ఆర్క్ స్ప్లిటర్ ప్లేట్లు | సిరామిక్ పూతతో కోల్డ్-రోల్డ్ స్టీల్ SPCC-SD | JIS G 3141 | అయస్కాంత పారగమ్యత>2000, ఉష్ణ నిరోధకత>1000°C, ఆర్క్ క్వెన్చింగ్ సామర్థ్యం |
| ఆపరేటింగ్ స్ప్రింగ్స్ | ఆయిల్-టెంపర్డ్ కార్బన్ స్టీల్ SWOSC-V లేదా 17-7PH స్టెయిన్లెస్ స్టీల్ | JIS G 3560 | తన్యత బలం 1800-2000MPa, 20 సంవత్సరాలలో సడలింపు నిరోధకత <5% |
| బైమెటాలిక్ ఎలిమెంట్స్ | ఇంకోనెల్/కాపర్ కాంపోజిట్ (ASTM TM2) లేదా నిష్క్రియ ఉక్కు/ఇత్తడి | ASTM B388 | విక్షేపం రేటు 0.15-0.25mm/°C, 20 సంవత్సరాలలో స్థిరత్వం ±3% |
| ఎలక్ట్రానిక్ భాగాలు | ఇండస్ట్రియల్-గ్రేడ్ PCBలు, హాల్-ఎఫెక్ట్ సెన్సార్లు, ARM కార్టెక్స్ ప్రాసెసర్లు | IEC 60721-3-3, IEC 61000 | ఆపరేటింగ్ ఉష్ణోగ్రత -25°C నుండి +70°C, EMC రోగనిరోధక శక్తి స్థాయి 3 |
| టెర్మినల్స్ | టిన్ లేదా నికెల్ ప్లేటింగ్తో T2 రాగి (C11000). | ASTM B187 | ప్రస్తుత సాంద్రత 1.2-1.5 A/mm², టార్క్ 15-50Nm తట్టుకోగలదు |
ప్రమాణాల సమ్మతి & టెస్టింగ్ ప్రోటోకాల్లు
అంతర్జాతీయ ప్రమాణాల ఫ్రేమ్వర్క్
| ప్రామాణికం | పరిధి | వర్తించే రేటింగ్లు |
| IEC 60947-2 | తక్కువ-వోల్టేజ్ స్విచ్ గేర్ - సర్క్యూట్ బ్రేకర్లు | MCCB డిజైన్, పనితీరు, పరీక్ష కోసం గ్లోబల్ బేస్లైన్ |
| EN 60947-2 | యూరోపియన్ హార్మోనైజ్డ్ వెర్షన్ | CE మార్కింగ్, EU మార్కెట్ సమ్మతి |
| GB/T 14048.2 | చైనీస్ జాతీయ ప్రమాణానికి సమానం | CCC సర్టిఫికేషన్, చైనా మార్కెట్ |
తప్పనిసరి రకం పరీక్షలు (IEC 60947-2)
| పరీక్ష వర్గం | నిర్దిష్ట పరీక్ష | అంగీకార ప్రమాణాలు |
| విద్యుద్వాహక పనితీరు | పవర్-ఫ్రీక్వెన్సీ తట్టుకునే శక్తి (2kV-3kV/1min) | బ్రేక్డౌన్ లేదు, ఫ్లాష్ఓవర్ లేదు, లీకేజ్ కరెంట్ <2mA |
| ఇంపల్స్ తట్టుకోగల వోల్టేజ్ (8kV 1.2/50μs) | అంతరాయం కలిగించే ఉత్సర్గ లేదు | |
| ఉష్ణోగ్రత పెరుగుదల | రేట్ చేయబడిన ఇన్ వద్ద నిరంతర కరెంట్ | టెర్మినల్స్ ≤80K (వెండి పూత), ≤65K (బేర్ కాపర్), కేస్ ≤40K |
| షార్ట్-సర్క్యూట్ బ్రేకింగ్ | అల్టిమేట్ బ్రేకింగ్ కెపాసిటీ (Icu) - 3 ఆపరేషన్లు | విజయవంతమైన అంతరాయం, శాశ్వత నష్టం లేదు, విద్యుద్వాహక రికవరీ |
| సర్వీస్ బ్రేకింగ్ కెపాసిటీ (Ics = 50-100% Icu) | 3 కార్యకలాపాలు, నిరంతర సేవా సామర్థ్యం, కాంటాక్ట్ వేర్ <50% | |
| స్వల్పకాలిక తట్టుకోగలదు | 0.5సె లేదా 1సె కోసం Icw (కేటగిరీ B మాత్రమే) | వైకల్యం, కాంటాక్ట్ వెల్డింగ్ లేదా ఇన్సులేషన్ నష్టం లేదు |
| మెకానికల్ ఓర్పు | నో-లోడ్ కార్యకలాపాలు (సాధారణంగా 8,000-20,000 చక్రాలు) | <5% పారామీటర్ డ్రిఫ్ట్, యాంత్రిక వైఫల్యం లేదు, టార్క్ అనుగుణ్యత |
| ఎలక్ట్రికల్ ఓర్పు | రేట్ చేయబడిన కరెంట్లో లోడ్ కార్యకలాపాలు (సాధారణంగా 1,000-6,000 సైకిళ్లు) | కాంటాక్ట్ వేర్ <50%, ట్రిప్ లక్షణాలు నిర్వహించబడతాయి |
| ట్రిప్ యూనిట్ ధృవీకరణ | ఓవర్లోడ్ విడుదల 1.05×In (ట్రిప్ లేదు), 1.3×In (ట్రిప్ <2గం) | సాంప్రదాయ ట్రిప్పింగ్ సమయ సమ్మతి |
| 5×In, 10×In వద్ద షార్ట్-సర్క్యూట్ విడుదల | తక్షణ ఆపరేషన్ <0.1సె | |
| ప్రస్తుత పరిమితి | లెట్-త్రూ ఎనర్జీ (I²t) ధృవీకరణ | గరిష్ట కరెంట్ పరిమితి, శక్తి తగ్గింపు vs. భావి |
ఫ్యాక్టరీ నాణ్యత నియంత్రణ & తనిఖీ ప్రమాణాలు
ఇన్కమింగ్ మెటీరియల్ QC (IQC)
| మెటీరియల్ | తనిఖీ అంశాలు | నమూనా ప్రణాళిక | పరికరాలు |
| BMC ప్లాస్టిక్ సమ్మేళనం | గ్లాస్ ఫైబర్ కంటెంట్, స్నిగ్ధత, నివారణ లక్షణాలు | ప్రతి బ్యాచ్, COA ధృవీకరణ | రియోమీటర్, DSC ఎనలైజర్ |
| రాగి పరిచయాలు | రసాయన స్వచ్ఛత (≥99.9%), వాహకత, కాఠిన్యం | AQL 0.65, ISO 2859 | స్పెక్ట్రోమీటర్, వాహకత మీటర్ |
| వెండి పూత | మందం 8-12μm (XRF), సంశ్లేషణ (టేప్ పరీక్ష), సచ్ఛిద్రత | 100% విజువల్, 5% XRF చెక్ | ఎక్స్-రే ఫ్లోరోసెన్స్, మెటలర్జికల్ మైక్రోస్కోప్ |
| బైమెటాలిక్ స్ట్రిప్స్ | విక్షేపం రేటు, స్థిరత్వం, ప్రతిఘటన | ప్రతి బ్యాచ్, నమూనా పరీక్ష | థర్మల్ ఓవెన్, రెసిస్టెన్స్ బ్రిడ్జ్ |
| ఉక్కు భాగాలు | కాఠిన్యం HRC 38-45, డైమెన్షనల్ టాలరెన్స్ | AQL 1.0 | రాక్వెల్ కాఠిన్యం టెస్టర్, CMM |
| ఎలక్ట్రానిక్ భాగాలు | ఫంక్షన్ టెస్ట్, పారామీటర్ వెరిఫికేషన్, టంకం | 100% AOI, 5% ఫంక్షనల్ | LCR మీటర్, ఓసిల్లోస్కోప్, ఎక్స్-రే తనిఖీ |
ఇన్-ప్రాసెస్ క్వాలిటీ కంట్రోల్ (IPQC)
| స్టేషన్ | నియంత్రణ పారామితులు | ఫ్రీక్వెన్సీ | పద్ధతి |
| ఇంజెక్షన్ మౌల్డింగ్ | ఉష్ణోగ్రత 150-180°C, ఒత్తిడి 1500-3000 బార్, నివారణ సమయం | ప్రతి చక్రం | SCADA పర్యవేక్షణ, SPC చార్ట్లు |
| అసెంబ్లీని సంప్రదించండి | కాంటాక్ట్ గ్యాప్, ఒత్తిడి, అమరిక, వెండి మందం | ప్రతి 100 యూనిట్లు | ఫోర్స్ గేజ్, ఆప్టికల్ కంపారిటర్, XRF |
| ఆర్క్ చ్యూట్ అసెంబ్లీ | స్ప్లిటర్ ప్లేట్ అంతరం, మాగ్నెటిక్ సర్క్యూట్ సమగ్రత | ప్రతి 50 యూనిట్లు | గో/నో-గో గేజ్లు, ఫ్లక్స్ డెన్సిటీ మీటర్ |
| మెకానిజం క్రమాంకనం | స్ప్రింగ్ ఛార్జ్ ఫోర్స్, ట్రిప్-ఫ్రీ ఫంక్షన్, టోగుల్ ఆపరేషన్ | ప్రతి యూనిట్ | ఆటోమేటెడ్ టెస్ట్ బెంచ్, ఫోర్స్-డిస్ప్లేస్మెంట్ వక్రతలు |
| ట్రిప్ యూనిట్ పరీక్ష | టైమ్-కరెంట్ కర్వ్ వెరిఫికేషన్, యాంబియంట్ పరిహారం | 100% | ప్రైమరీ ఇంజెక్షన్ టెస్ట్ సెట్ (500A-10,000A), డేటా లాగింగ్ |
ఇన్-ప్రాసెస్ క్వాలిటీ కంట్రోల్ (IPQC)
| పరీక్ష అంశం | ప్రామాణికం | నమూనా పరిమాణం |
| విద్యుద్వాహక వోల్టేజీని తట్టుకుంటుంది | 2.5kV AC/1నిమి (≤690V రేట్) | 100% |
| ఇన్సులేషన్ నిరోధకత | >100MΩ @ 500V DC | 100% |
| సంప్రదింపు నిరోధకత | <100μΩ ప్రతి పోల్ వద్ద రేట్ చేయబడింది | 100% |
| సమయ లక్షణాలు | క్లోజ్/ట్రిప్ సమయం, మెకానికల్ ఓర్పు 5 సైకిల్స్ | 100% |
| ట్రిప్ కర్వ్ వెరిఫికేషన్ | 1.05×ఇన్ (యాత్ర లేదు), 1.3×ఇన్ లేదా 2.5×ఇన్ (ట్రిప్) | 100% |
| విజువల్ & డైమెన్షనల్ ఇన్స్పెక్షన్ | క్లిష్టమైన కొలతలపై సున్నా లోపాలు (IP రేటింగ్, మార్కింగ్) | 100% |
ఉత్పత్తి మౌలిక సదుపాయాలు & తయారీ సామర్థ్యం
అధునాతన ఉత్పత్తి సామగ్రి
| సామగ్రి వర్గం | మెషిన్ స్పెసిఫికేషన్ | ఫంక్షన్ | కెపాసిటీ |
| థర్మోసెట్టింగ్ ఇంజెక్షన్ మోల్డింగ్ | 300-టన్నుల BMC ఇంజెక్షన్ ప్రెస్ (బుహ్లర్/ఎంగెల్) | MCCB కేసు, కవర్, ఆర్క్ చ్యూట్ హౌసింగ్ ప్రొడక్షన్ | రోజుకు 2,000 కేసులు |
| CNC మ్యాచింగ్ సెంటర్ | 5-యాక్సిస్ వర్టికల్ మ్యాచింగ్ సెంటర్ (మజాక్/DMG మోరి) | ప్రెసిషన్ కాంటాక్ట్ మ్యాచింగ్, కాంప్లెక్స్ జ్యామితి | 8,000 సంప్రదింపు సెట్లు/నెలకు |
| స్టాంపింగ్ & ఫార్మింగ్ | 100-టన్నుల ప్రగతిశీల డై ప్రెస్ | రాగి బస్బార్ ఏర్పడటం, వసంత ఉత్పత్తిని సంప్రదించండి | 15,000 భాగాలు/రోజు |
| ఉపరితల చికిత్స | ఆటోమేటెడ్ సిల్వర్ ప్లేటింగ్ లైన్ | కాంటాక్ట్ ప్లేటింగ్ మందం నియంత్రణ 8-12μm | 3,000 కిలోలు/రోజు |
| అసెంబ్లీ | లేబర్ అసెంబ్లీ కణాలు | మెకానిజం అసెంబ్లీ, స్థిరత్వం క్లిష్టమైన కార్యకలాపాలు | ప్రతి లైన్కు 1,000 యూనిట్లు/రోజు |
| పరీక్షా సామగ్రి | ప్రాథమిక ఇంజెక్షన్ పరీక్ష సెట్ 10,000A సామర్థ్యం | హై-కరెంట్ ట్రిప్ వెరిఫికేషన్, కర్వ్ రికార్డింగ్ | 300 యూనిట్లు/రోజు |
| మెకానికల్ ఎండ్యూరెన్స్ టెస్ట్ బెంచ్ (20,000 సైకిల్స్ ఆటోమేటెడ్) | లైఫ్ టెస్టింగ్, వేర్ మానిటరింగ్ | 100 యూనిట్లు ఏకకాలంలో | |
| EMC పరీక్ష గది (3మీ/10మీ, టెసెక్/కీసైట్) | విద్యుదయస్కాంత అనుకూలత ధృవీకరణ | 50 యూనిట్లు/రోజు |
ప్రొడక్షన్ కెపాసిటీ & లీడ్ టైమ్స్
| ఉత్పత్తి వర్గం | నెలవారీ సామర్థ్యం | ప్రామాణిక లీడ్ సమయం | అత్యవసర ఆర్డర్ సామర్థ్యం |
| కాంపాక్ట్ MCCB (10A-160A) | 50,000 యూనిట్లు | 4-5 వారాలు | 3 రోజులు (స్టాక్ భాగాలు) |
| మధ్యస్థ MCCB (160A-630A) | 20,000 యూనిట్లు | 4-5 వారాలు | 5 రోజులు |
| పెద్ద MCCB (630A-1600A) | 8,000 యూనిట్లు | 4-5 వారాలు | 7 రోజులు |
| Maxi MCCB (1600A-2000A) | 2,000 యూనిట్లు | 4-6 వారాలు | 10 రోజులు |
| ఎలక్ట్రానిక్ ట్రిప్ యూనిట్లు | 15,000 యూనిట్లు | 4-5 వారాలు | 3 రోజులు |
ఇంజనీరింగ్ & టెక్నికల్ టీమ్ స్ట్రక్చర్
| శాఖ | సిబ్బంది | నైపుణ్యం | బాధ్యతలు |
| R&D ఇంజనీరింగ్ | 5 మంది ఇంజనీర్లు | పవర్ సిస్టమ్స్, ఎలక్ట్రోమాగ్నెటిక్ డిజైన్, ఎంబెడెడ్ సాఫ్ట్వేర్, మెటీరియల్ సైన్స్ | కొత్త ఉత్పత్తి అభివృద్ధి, అనుకూలీకరణ, పేటెంట్ పోర్ట్ఫోలియో (50+ పేటెంట్లు) |
| ప్రాసెస్ ఇంజనీరింగ్ | 20 మంది ఇంజనీర్లు | థర్మోసెట్టింగ్ మౌల్డింగ్, ప్రెసిషన్ మ్యాచింగ్, ఆటోమేషన్, లీన్ మ్యానుఫ్యాక్చరింగ్ | ప్రొడక్షన్ లైన్ ఆప్టిమైజేషన్, SOP డాక్యుమెంటేషన్, దిగుబడి మెరుగుదల (>98%) |
| పరీక్ష & ధ్రువీకరణ | 15 మంది ఇంజనీర్లు | హై-పవర్ టెస్టింగ్, ఎన్విరాన్మెంటల్ సిమ్యులేషన్, రిలయబిలిటీ ఇంజనీరింగ్, EMC | టైప్ టెస్టింగ్ కోఆర్డినేషన్, ఫెయిల్యూర్ అనాలిసిస్, సర్టిఫికేషన్ మేనేజ్మెంట్ (IEC, UL, CCC) |
| అప్లికేషన్ ఇంజనీరింగ్ | 12 మంది ఇంజనీర్లు | పవర్ సిస్టమ్ ప్రొటెక్షన్, సెలెక్టివ్ కోఆర్డినేషన్, మోటార్ స్టార్టింగ్, ఫీల్డ్ కమీషనింగ్ | కస్టమర్ టెక్నికల్ సపోర్ట్, స్కీమ్ డిజైన్, సైట్ కమీషనింగ్ |
| నాణ్యత హామీ | 25 మంది సాంకేతిక నిపుణులు | ISO 9001, ISO 14001, IATF 16949, గణాంక ప్రక్రియ నియంత్రణ (SPC) | సప్లయర్ ఆడిట్, ప్రాసెస్ ఆడిట్, కరెక్టివ్ యాక్షన్ మేనేజ్మెంట్, మెట్రాలజీ లేబొరేటరీ |
ధృవపత్రాలు & వర్తింపు డాక్యుమెంటేషన్
| సర్టిఫికేషన్ | జారీ శరీరం | పరిధి | చెల్లుబాటు |
| ISO 9001:2015 | TÜV SÜD / SGS / బ్యూరో వెరిటాస్ | నాణ్యత నిర్వహణ వ్యవస్థ | వార్షిక నిఘా |
| IEC 60947-2 టైప్ టెస్ట్ | KEMA/DEKRA, ఇంటర్టెక్ | ఉత్పత్తి భద్రత & పనితీరు | ఉత్పత్తి శ్రేణికి |
| CCC (చైనా) | CQC (చైనా క్వాలిటీ సర్టిఫికేషన్ సెంటర్) | చైనీస్ నిర్బంధ ధృవీకరణ | 5 సంవత్సరాల చెల్లుబాటు |
| CE మార్కింగ్ | నోటిఫైడ్ బాడీ ఇంటర్టెక్ | EU మార్కెట్ యాక్సెస్ | డిజైన్-ఆధారిత |
మా MCCB తయారీ ఎందుకు వేరుగా ఉంది
మా ఉత్పత్తి సౌకర్యం సూచిస్తుంది40 సంవత్సరాల స్పెషలైజేషన్మౌల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ తయారీలో, ప్రపంచ ప్రమాణాలను మించిన ఉత్పత్తులను దీని ద్వారా పంపిణీ చేయడం:
నిలువు ఏకీకరణ: అంతర్గత BMC కాంపౌండింగ్, ప్రెసిషన్ కాంటాక్ట్ ప్లేటింగ్ మరియు ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ తయారీ పూర్తి నాణ్యత నియంత్రణ మరియు వ్యయ ఆప్టిమైజేషన్ని నిర్ధారిస్తుంది
అధునాతన అచ్చు సాంకేతికత: ఆటోమేటెడ్ మెటీరియల్ హ్యాండ్లింగ్ మరియు రియల్ టైమ్ ప్రాసెస్ మానిటరింగ్ (SCADA ఇంటిగ్రేషన్)తో 300-టన్నుల థర్మోసెట్టింగ్ ఇంజెక్షన్ ప్రెస్లు
పరీక్షా మౌలిక సదుపాయాలు: $3M+ 200kA షార్ట్-సర్క్యూట్ ధృవీకరణ మరియు పూర్తి పర్యావరణ అనుకరణ సామర్థ్యం గల అధిక-శక్తి ప్రయోగశాలలలో పెట్టుబడి పెట్టబడింది
గ్లోబల్ సర్టిఫికేషన్ వ్యూహం: అనవసరమైన పరీక్ష లేకుండా 100+ దేశాలలో అతుకులు లేని మార్కెట్ ప్రవేశాన్ని ప్రారంభించే బహుళ-ప్రామాణిక సమ్మతి
అనుకూలీకరణ సామర్థ్యం: ప్రత్యేకమైన ఉష్ణమండల పూత నుండి యాజమాన్య కమ్యూనికేషన్ ప్రోటోకాల్లు మరియు ప్రత్యేకమైన మౌంటు కాన్ఫిగరేషన్ల వరకు, మేము మీ స్పెసిఫికేషన్కు అనుగుణంగా ఇంజనీర్ చేస్తాము
సాంకేతిక లక్షణాలు, ఎంపిక చేసిన సమన్వయ అధ్యయనాలు, మోటారు రక్షణ వక్రతలు లేదా ఫ్యాక్టరీ ఆడిట్ షెడ్యూలింగ్ కోసం, మా ఇంజనీరింగ్ బృందం మీ విద్యుత్ పంపిణీ నిర్మాణం రక్షణ అవసరాలు మరియు కార్యాచరణ కొనసాగింపు లక్ష్యాలు రెండింటికి అనుగుణంగా ఉండేలా ప్రత్యక్ష సంప్రదింపులను అందిస్తుంది.
- View as
ఫిక్స్డ్ టైప్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్
షాంఘై DADA ఎలక్ట్రిక్ నుండి సోర్స్ అధిక నాణ్యత మరియు అధునాతన ఫిక్స్డ్ టైప్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ (MCCB)-సర్టిఫైడ్ (CE, CB, ASTA), థర్మల్-మాగ్నెటిక్ ప్రొటెక్షన్, 12.5A–1600A. పారిశ్రామిక & వాణిజ్య ప్యానెల్లకు అనువైనది. సులభమైన DIN-రైలు లేదా ప్యానెల్ మౌంట్. OEM & బల్క్ ఆర్డర్లకు స్వాగతం, నమ్మకంతో CDADAని మీ సరఫరాదారుగా ఎంచుకోండి.
CM1 మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్
ఈ CDADA CM1 మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ (MCCB) IEC60947-2 సర్టిఫికేషన్ మరియు ఇండస్ట్రియల్ పవర్ సిస్టమ్స్ కోసం స్థిరమైన పనితీరుతో బల్క్ ప్రొక్యూర్మెంట్ కోసం నిర్మించబడింది. CM1 MCCB అధిక-బల నిర్మాణం మరియు నమ్మదగిన ట్రిప్పింగ్ మెకానిజంను ఉపయోగిస్తుంది, సులభంగా ఇన్స్టాల్ చేయడం మరియు నిర్వహించడం. ఇది మన్నికైన డిజైన్తో మేధో రక్షణను మిళితం చేస్తుంది, విద్యుత్ పంపిణీ మరియు భారీ పారిశ్రామిక అనువర్తనాల్లో సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారిస్తుంది.

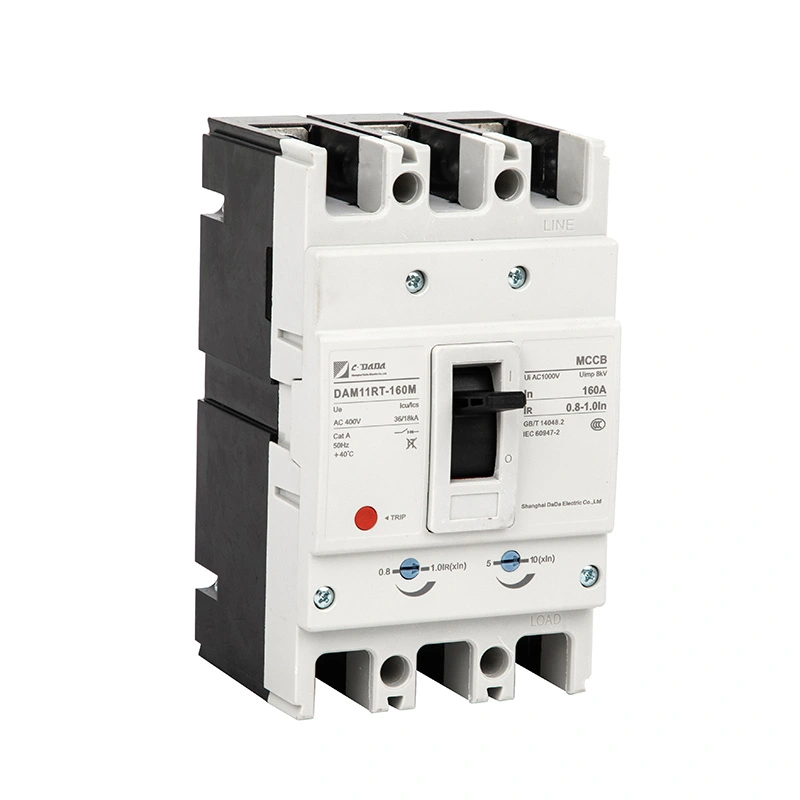

160A థర్మల్ మాగ్నెటిక్ అడ్జస్టబుల్ MCCB
CDADA అనేది 160A థర్మల్ మాగ్నెటిక్ అడ్జస్టబుల్ MCCB తయారీదారు, మా ఉత్పత్తి బల్క్ ప్రొక్యూర్మెంట్కు అనువైనది, పారిశ్రామిక విద్యుత్ పంపిణీ కోసం IEC60947-2తో ధృవీకరించబడిన అధిక-పనితీరు గల మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్. ఈ MCCB కరెంట్-పరిమితం చేసే నిర్మాణం మరియు మాడ్యులర్ ఉపకరణాలను ఉపయోగిస్తుంది, ఇన్స్టాల్ చేయడం మరియు నిర్వహించడం సులభం. ఇది పేటెంట్ పొందిన కాంటాక్ట్ డిజైన్తో సర్దుబాటు చేయగల ట్రిప్పింగ్ను మిళితం చేస్తుంది, సుదీర్ఘ జీవితాన్ని మరియు స్థిరమైన సర్క్యూట్ రక్షణను సాధిస్తుంది.
125A అడ్జస్టబుల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్
125A అడ్జస్టబుల్ మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ అనేది CDADA ఉత్పత్తులలో ఒకటి, ఒక ప్రొఫెషనల్ ఫ్యాక్టరీగా, మా ఉత్పత్తి విశ్వసనీయమైన పవర్ డిస్ట్రిబ్యూషన్ కోసం IEC60947-2 సర్టిఫికేషన్తో అధిక పనితీరును కలిగి ఉంది. ఇది ప్రస్తుత-పరిమితం చేసే డిజైన్ మరియు మాడ్యులర్ ఉపకరణాలను కలిగి ఉంటుంది, సులభంగా ఇన్స్టాల్ చేయడం మరియు నిర్వహించడం. ఇది పేటెంట్ కాంటాక్ట్ స్ట్రక్చర్తో సర్దుబాటు చేయగల ట్రిప్పింగ్ను మిళితం చేస్తుంది, ఇండస్ట్రియల్ సర్క్యూట్ల కోసం సుదీర్ఘ జీవితాన్ని మరియు స్థిరమైన రక్షణను పొందుతుంది.
థర్మల్ మాగ్నెటిక్ అడ్జస్టబుల్ MCCB
షాంఘై DADA ఎలక్ట్రిక్ నుండి అధిక నాణ్యత గల థర్మల్ మాగ్నెటిక్ అడ్జస్టబుల్ MCCB, 40+ సంవత్సరాల అనుభవం కలిగిన ప్రొఫెషనల్ తయారీదారు. మా ఉత్పత్తి సర్టిఫికేట్ (CE, CB, ASTA), సర్దుబాటు చేయగల థర్మల్ (70–100% లో) & మాగ్నెటిక్ (5–10×In) సెట్టింగ్లతో. పారిశ్రామిక ప్యానెల్లలో ఖచ్చితమైన రక్షణ కోసం ఆదర్శవంతమైనది. 250A నుండి 1600A, 3P/4P, కాంపాక్ట్ & ప్రపంచవ్యాప్తంగా కంప్లైంట్.
థర్మల్ అడ్జస్టబుల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్
విశ్వసనీయమైన ఫ్యాక్టరీ, షాంఘై DADA ఎలక్ట్రిక్-సర్టిఫైడ్ (ASTA, KEMA, CE) మరియు సర్దుబాటు చేయగల థర్మల్ సెట్టింగ్లు (70-100% లో) నుండి CDADA DAM1 సిరీస్ థర్మల్ అడ్జస్టబుల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ను కనుగొనండి. పారిశ్రామిక అనువర్తనాల్లో ఖచ్చితమైన ఓవర్లోడ్ రక్షణకు అనువైనది. 400V/415V వద్ద 1600A వరకు 3P/4P కాన్ఫిగరేషన్లలో అందుబాటులో ఉంటుంది. OEMలు మరియు బల్క్ కొనుగోలుదారులకు పర్ఫెక్ట్.
CDADA అనేది చైనాలో మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ తయారీదారు మరియు సరఫరాదారు. మా ఫ్యాక్టరీ పవర్ సిస్టమ్స్, బిల్డింగ్ ఆటోమేషన్ మరియు ఇండస్ట్రియల్ మాన్యుఫ్యాక్చరింగ్ వంటి విభిన్న పరిశ్రమలను అందిస్తుంది, సౌకర్యవంతమైన OEM/ODM సొల్యూషన్లను అందిస్తోంది.
