అధిక-నాణ్యత DC సర్క్యూట్ బ్రేకర్ తయారీదారు

CDADADC సర్క్యూట్ బ్రేకర్ల యొక్క నమ్మకమైన తయారీదారు మరియు సరఫరాదారు. మా ఉత్పత్తులు అధిక-నాణ్యత, ఆధారపడదగినవి మరియు సాంకేతికంగా అభివృద్ధి చెందినవి. కొత్త శక్తి వంటి పరిశ్రమల కోసం రూపొందించిన పరిష్కారాలను అభివృద్ధి చేయడంలో మేము ప్రత్యేకత కలిగి ఉన్నాము, మీకు సమగ్రమైన, వన్-స్టాప్ OEM సేవలను అందిస్తాము.

DC సర్క్యూట్ బ్రేకర్ అంటే ఏమిటి?

A DC సర్క్యూట్ బ్రేకర్ ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ లేదా ఫాల్ట్ పరిస్థితుల్లో డైరెక్ట్ కరెంట్ (DC) సర్క్యూట్‌లకు అంతరాయం కలిగించడానికి రూపొందించబడిన ప్రత్యేక రక్షణ పరికరం. సహజ కరెంట్ జీరో-క్రాసింగ్‌ల నుండి ప్రయోజనం పొందే AC సర్క్యూట్ బ్రేకర్‌ల వలె కాకుండా (50/60Hz వద్ద సెకనుకు 100-120 సార్లు), DC బ్రేకర్లు తప్పనిసరిగా బలవంతంగా చల్లారునిరంతర, ఏకదిశాత్మక ఆర్క్ ఇది స్వాభావిక స్వీయ-ఆర్పివేసే లక్షణాలను కలిగి ఉండదు. ఈ ప్రాథమిక వ్యత్యాసానికి అధునాతన ఆర్క్ క్వెన్చింగ్ టెక్నాలజీలు అవసరం, DC బ్రేకర్‌లు వాటి AC ప్రత్యర్ధుల కంటే భౌతికంగా పెద్దవిగా, సంక్లిష్టంగా మరియు ఖరీదైనవిగా చేస్తాయి.

DC సర్క్యూట్ బ్రేకర్లు వోల్టేజ్ పరిధులలో పనిచేస్తాయి12V నుండి 1500V DC, ప్రస్తుత రేటింగ్‌లు విస్తరించి ఉన్నాయి2A నుండి 2500A వరకు. ఇవి సోలార్ ఫోటోవోల్టాయిక్ (PV) సిస్టమ్స్, బ్యాటరీ ఎనర్జీ స్టోరేజ్ సిస్టమ్స్ (BESS), ఎలక్ట్రిక్ వెహికల్ (EV) ఛార్జింగ్ ఇన్‌ఫ్రాస్ట్రులో కీలకమైన రక్షణ భాగాలుగా పనిచేస్తాయి.cture, DC పవర్ డిస్ట్రిబ్యూషన్‌తో కూడిన డేటా సెంటర్లు, ఇండస్ట్రియల్ DC మోటార్ కంట్రోల్స్ మరియు మెరైన్ ఎలక్ట్రికల్ సిస్టమ్స్.

DC అంతరాయంలో ప్రధాన సవాలు ఉందిఆర్క్ ఎక్స్‌టింక్షన్ ఫిజిక్స్: DC ఆర్క్‌లు 10,000°C కంటే ఎక్కువ ఉష్ణోగ్రతలతో స్థిరమైన ప్లాస్మా నిలువు వరుసలను నిర్వహిస్తాయి, అయస్కాంత క్షేత్రాలు, ఆర్క్ చ్యూట్‌లు మరియు ప్రత్యేక సంపర్క పదార్థాల ద్వారా బలవంతంగా పొడిగించడం, శీతలీకరణ మరియు డీయోనైజేషన్ అవసరం.

ఉత్పత్తి వర్గాలు & కాన్ఫిగరేషన్‌లు

వర్గీకరణ	టైప్ చేయండి	ప్రస్తుత/వోల్టేజ్ పరిధి	ముఖ్య లక్షణాలు

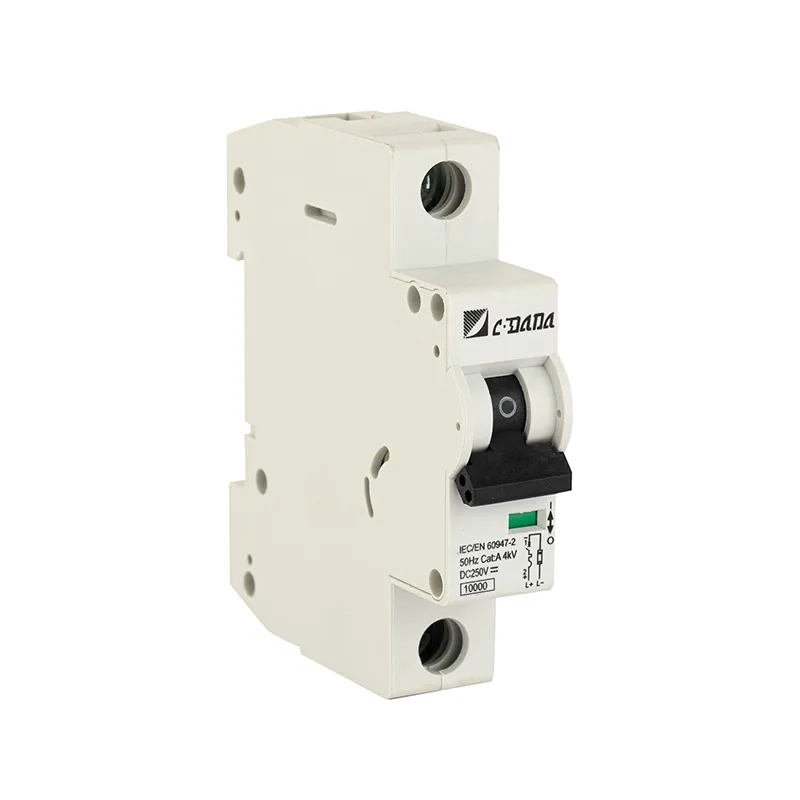

నిర్మాణం ద్వారా	DCMCB (మినియేచర్)	2A - 125A, 250V - 1000V DC	DIN రైలు మౌంటు, స్థిర ట్రిప్ సెట్టింగ్‌లు, నివాస/వాణిజ్య PV

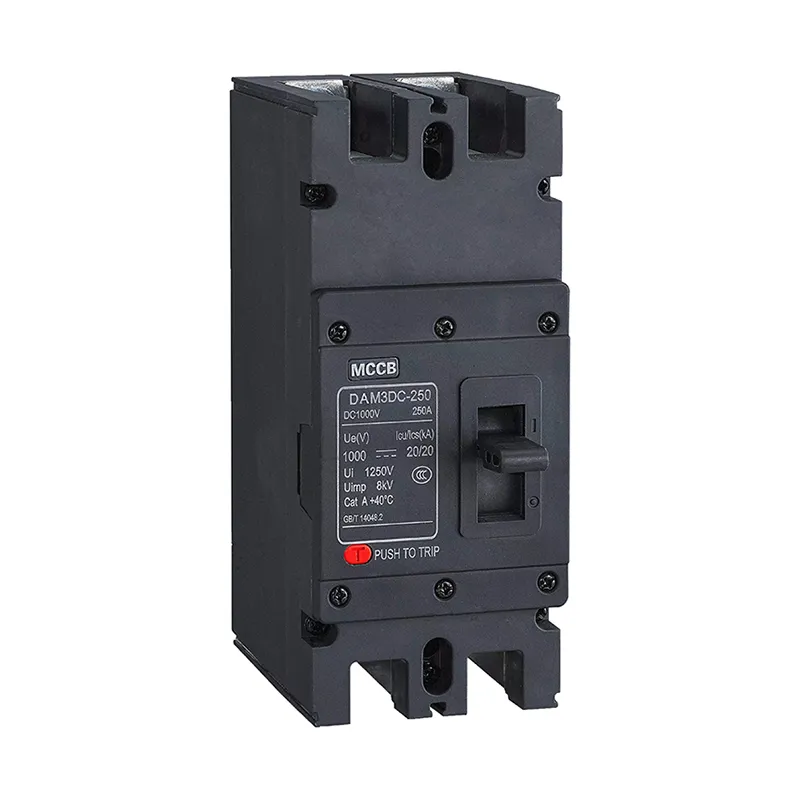

	DCMCCB (మోల్డ్ కేసు)	10A - 2500A, 500V - 1500V DC	సర్దుబాటు చేయగల ట్రిప్ యూనిట్లు, అధిక బ్రేకింగ్ కెపాసిటీ, ఇండస్ట్రియల్/యుటిలిటీ
	DCACB (ఎయిర్ సర్క్యూట్ బ్రేకర్)	630A - 6300A, 1000V DC	డ్రా-అవుట్ డిజైన్, ఎలక్ట్రానిక్ రక్షణ, విద్యుత్ పంపిణీ
	సాలిడ్-స్టేట్ DC బ్రేకర్	100A - 5000A, 1500V DC వరకు	సెమీకండక్టర్-ఆధారిత, <1ms ఆపరేషన్, ఆర్సింగ్ లేదు, ప్రీమియం ధర
వోల్టేజ్ రేటింగ్ ద్వారా	తక్కువ వోల్టేజ్	12V - 250V DC	ఆటోమోటివ్, మెరైన్, టెలికమ్యూనికేషన్స్
	మధ్యస్థ వోల్టేజ్ (PV ప్రమాణం)	250V - 1000V DC	సోలార్ PV స్ట్రింగ్‌లు, కాంబినర్ బాక్స్‌లు, నివాస/వాణిజ్య
	అధిక వోల్టేజ్	1000V - 1500V DC	యుటిలిటీ-స్కేల్ PV, బ్యాటరీ నిల్వ, EV ఫాస్ట్ ఛార్జింగ్
పోల్ కాన్ఫిగరేషన్ ద్వారా	1-పోల్	250V DC	సింగిల్-స్ట్రింగ్ PV, తక్కువ-వోల్టేజ్ DC
	2-పోల్ (సిరీస్)	500V - 750V DC	మిడ్-వోల్టేజ్ PV, డ్యూయల్-పోల్ సిరీస్ కనెక్షన్
	3-పోల్	750V DC	మూడు-దశల DC వ్యవస్థలు, ప్రత్యేక పారిశ్రామిక
	4-పోల్ (సిరీస్)	1000V - 1500V DC	అధిక-వోల్టేజ్ PV, బ్యాటరీ రాక్లు, EV మౌలిక సదుపాయాలు
ట్రిప్ టెక్నాలజీ ద్వారా	థర్మల్-అయస్కాంత	2A - 800A	బైమెటాలిక్ ఓవర్‌లోడ్ + సోలనోయిడ్ షార్ట్-సర్క్యూట్, పొదుపు
	ఎలక్ట్రానిక్	100A - 2500A	మైక్రోప్రాసెసర్ ఆధారిత, సర్దుబాటు వక్రతలు, కమ్యూనికేషన్
	అయస్కాంత మాత్రమే	10A - 100A	షార్ట్-సర్క్యూట్ మాత్రమే, మోటార్ రక్షణ, వేగవంతమైన ఆపరేషన్

క్లిష్టమైన హోదా:ధ్రువణ సున్నితత్వం DC బ్రేకర్‌లను తప్పనిసరిగా గుర్తు పెట్టాలిసానుకూల (+) మరియు ప్రతికూల (-) టెర్మినల్స్, ప్రస్తుత దిశ సూచికలతో. రివర్స్ పోలారిటీ ఇన్‌స్టాలేషన్ అసమాన ఆర్క్ ప్రవర్తన కారణంగా విపత్తు వైఫల్యానికి దారి తీస్తుంది.

ప్రధాన విధులు & ఆపరేటింగ్ సూత్రం

DC ఆర్క్ ఛాలెంజ్

ప్రస్తుత జీరో-క్రాసింగ్‌ల వద్ద సహజంగా ఆరిపోయే AC ఆర్క్‌ల మాదిరిగా కాకుండా, DC ఆర్క్‌లు ప్రత్యేకమైన ఆర్పివేసే సవాళ్లను కలిగి ఉంటాయి:

పరామితి	AC ఆర్క్	DC ఆర్క్
ప్రస్తుత తరంగ రూపం	సైనూసోయిడల్, జీరో-క్రాసింగ్‌లు ప్రతి 10ms (50Hz)	నిరంతర, స్థిరమైన పరిమాణం
ఆర్క్ వోల్టేజ్	కరెంట్‌తో హెచ్చుతగ్గులు ఉంటాయి	స్థిరంగా, బలవంతంగా అంతరించిపోవడం అవసరం
ఆర్క్ విలుప్తత	జీరో క్రాసింగ్ వద్ద సహజమైనది	బలవంతంగా పొడిగింపు + శీతలీకరణ అవసరం
ఆర్క్ శక్తి	పల్సెడ్, తక్కువ సగటు	నిరంతర, సాంద్రీకృత వేడి
దుస్తులు సంప్రదించండి	మధ్యస్తంగా	సరిగ్గా చల్లారకుండా తీవ్రమైనది
అవసరమైన గ్యాప్	చిన్నది	సమానమైన వోల్టేజ్ కోసం 2-3× పెద్దది

ఆర్క్ ఎక్స్‌టింక్షన్ టెక్నాలజీస్

సాంకేతికత	మెకానిజం	అప్లికేషన్	ప్రదర్శన
మాగ్నెటిక్ బ్లోఅవుట్	లోరెంజ్ ఫోర్స్ F = I × L × B 50-200 m/s వద్ద స్ప్లిటర్ ప్లేట్‌లుగా ఆర్క్‌ను డ్రైవ్ చేస్తుంది	DC MCB/MCCB కోసం యూనివర్సల్	అత్యంత సాధారణ, ఖర్చుతో కూడుకున్నది, 10-20kA బ్రేకింగ్
స్ప్లిటర్ ప్లేట్‌లతో ఆర్క్ చ్యూట్	ఆర్క్ సిరీస్ విభాగాలుగా విభజించబడింది, చల్లబడి, డీయోనైజ్ చేయబడింది	అన్ని DC బ్రేకర్లలో ప్రామాణికం	ఎసెన్షియల్ కాంపోనెంట్, వోల్టేజ్ డ్రాప్ పర్ ప్లేట్ 30-50V
శాశ్వత అయస్కాంతాలు	NdFeB అయస్కాంతాలు (0.1-0.3T) ఆర్క్ పాత్‌కు లంబంగా ఉంటాయి	కాంపాక్ట్ DC MCBలు	బాహ్య శక్తి లేదు, ఉష్ణోగ్రత 150 ° C వరకు స్థిరంగా ఉంటుంది
విద్యుదయస్కాంత బ్లోఅవుట్ కాయిల్	స్వీయ-శక్తివంతమైన కాయిల్ ఫాల్ట్ కరెంట్‌కు అనులోమానుపాతంలో ఫీల్డ్‌ను ఉత్పత్తి చేస్తుంది	అధిక-ప్రస్తుత MCCBలు	ప్రస్తుత, అనుకూల రక్షణతో ఫోర్స్ పెరుగుతుంది
వాక్యూమ్ అంతరాయం	వాక్యూమ్‌లో ఆర్క్ ఆరిపోయింది (అయానైజబుల్ మాధ్యమం లేదు)	హై-వోల్టేజ్ DC, ప్రత్యేకించబడింది	> 1000V DC కోసం అద్భుతమైనది, సుదీర్ఘ జీవితం, ఖరీదైనది
ఎయిర్ బ్లాస్ట్	కంప్రెస్డ్ ఎయిర్ చల్లబరుస్తుంది మరియు ఆర్క్‌ను సాగదీస్తుంది	అధిక-శక్తి పారిశ్రామిక, వారసత్వం	అధిక నిర్వహణ, ఆధునిక డిజైన్లలో అరుదుగా ఉపయోగించబడుతుంది

మాగ్నెటిక్ బ్లోఅవుట్ ఫిజిక్స్

లోరెంజ్ ఫోర్స్ ఈక్వేషన్ DC ఆర్క్ మానిప్యులేషన్‌ను నియంత్రిస్తుంది:

F = I × L × B

ఎక్కడ:

ఎఫ్ = ఫోర్స్ ఆన్ ఆర్క్ (న్యూటన్స్)

I = ఆర్క్ కరెంట్ (ఆంపియర్స్)

L = ఆర్క్ పొడవు (మీటర్లు)

B = మాగ్నెటిక్ ఫ్లక్స్ డెన్సిటీ (టెస్లా)

ఉదాహరణ గణన:

ఆర్క్ కరెంట్: 1000A

ఆర్క్ పొడవు: 0.02మీ (2సెం.మీ)

అయస్కాంత క్షేత్రం: 0.2T

శక్తి: F = 1000 × 0.02 × 0.2 = 4N

త్వరణం: a = 4N / (5×10⁻⁴ kg/m × 0.02m) = 400,000 m/s²

ఈ అపారమైన త్వరణం ఆర్క్‌ను మిల్లీసెకన్లలో స్ప్లిటర్ ప్లేట్‌లుగా మారుస్తుంది, ఇక్కడ అది విభజించబడి, చల్లబడి, ఆరిపోతుంది.

అప్లికేషన్ పరిసరాలు & వినియోగ కేసులు

పరిశ్రమ రంగం	నిర్దిష్ట అప్లికేషన్	విలక్షణమైన లక్షణాలు	క్లిష్టమైన అవసరాలు
సోలార్ PV (నివాస)	స్ట్రింగ్ రక్షణ, కాంబినర్ బాక్సులను	10A-32A, 250V-500V DC, 2-పోల్, టైప్ C కర్వ్	UV నిరోధకత, IP65 ఎన్‌క్లోజర్, 20kA Icu
సోలార్ PV (వాణిజ్య)	కాంబినర్ బాక్స్ ప్రధాన, ఇన్వర్టర్ రక్షణ	63A-125A, 500V-1000V DC, 4-పోల్, 10-20kA Icu	అధిక పరిసర (60°C), రివర్స్ కరెంట్ తట్టుకుంటుంది
సోలార్ PV (యుటిలిటీ)	సెంట్రల్ ఇన్వర్టర్, DC సేకరణ	250A-800A, 1000V-1500V DC, DC MCCB, 50kA Icu	సెలెక్టివ్ కోఆర్డినేషన్, రిమోట్ మానిటరింగ్
బ్యాటరీ శక్తి నిల్వ	బ్యాటరీ ర్యాక్ రక్షణ, DC బస్సు	125A-630A, 750V-1500V DC, ఎలక్ట్రానిక్ ట్రిప్, 4-పోల్	ద్వి దిశాత్మక రక్షణ, అధిక షార్ట్-సర్క్యూట్ కరెంట్
EV ఛార్జింగ్	DC ఫాస్ట్ ఛార్జర్ రక్షణ, బ్యాటరీ ఇంటర్‌ఫేస్	200A-400A, 500V-1000V DC, అధిక ఓర్పు	తరచుగా ఆపరేషన్, అధిక చొరబాటు, SIL 2 భద్రత
డేటా కేంద్రాలు	380V DC పంపిణీ, UPS రక్షణ	63A-250A, 380V DC, అధిక బ్రేకింగ్, తక్కువ శక్తి లెట్-త్రూ	కనిష్ట పనికిరాని సమయం, ఎంపిక సమన్వయం
రైలు ట్రాక్షన్	మెట్రో, ట్రామ్, రైల్వే DC సరఫరా	1000A-4000A, 750V-1500V DC, DC ACB	అధిక యాంత్రిక ఓర్పు, కంపన నిరోధకత
మెరైన్/ఆఫ్‌షోర్	షిప్ DC పంపిణీ, ఆఫ్‌షోర్ ప్లాట్‌ఫారమ్‌లు	100A-400A, 500V DC, తుప్పు-నిరోధకత	సాల్ట్ స్ప్రే, ట్రాపికలైజ్డ్, రిడెండెంట్ ట్రిప్పింగ్

తయారీ ప్రక్రియ & ఉత్పత్తి వర్క్‌ఫ్లో

ఖచ్చితమైన తయారీ క్రమం

రా మెటీరియల్ IQC → కాంటాక్ట్ సిస్టమ్ ఫ్యాబ్రికేషన్ → ఆర్క్ చ్యూట్ అసెంబ్లీ → మాగ్నెటిక్ సిస్టమ్ ఇంటిగ్రేషన్ → మెకానిజం అసెంబ్లీ → ట్రిప్ యూనిట్ కాలిబ్రేషన్ → ప్రైమరీ అసెంబ్లీ → హై-కరెంట్ టెస్టింగ్ → ఫైనల్ QC → ప్యాకేజింగ్

క్లిష్టమైన తయారీ దశలు

వేదిక	ప్రక్రియ వివరాలు	నాణ్యత నియంత్రణ పాయింట్లు
ఫాబ్రికేషన్‌ను సంప్రదించండి	సిల్వర్-టంగ్‌స్టన్ (AgW 70/30) లేదా కాపర్-టంగ్‌స్టన్ (CuW 80/20) సంప్రదింపు చిట్కాలు, రాగి క్యారియర్‌లకు బ్రేజింగ్ చేయడం, జ్యామితిని తుడుచుకోవడం	కాఠిన్యం HV 120-180, ఆర్క్ ఎరోషన్ రెసిస్టెన్స్, కాంటాక్ట్ రెసిస్టెన్స్ <1mΩ, బ్రేజింగ్ బలం>80MPa
ఆర్క్ చ్యూట్ నిర్మాణం	సిరామిక్ స్ప్లిటర్ ప్లేట్లు (వోల్టేజీని బట్టి 6-15 ప్లేట్లు), స్టీల్ ఆర్క్ రన్నర్‌లు, శాశ్వత మాగ్నెట్ ఇంటిగ్రేషన్, ఆప్టిమైజ్ చేయబడిన ఆర్క్ ఛాంబర్ జ్యామితి	విద్యుద్వాహక బలం >3kV, ఆర్క్ క్వెన్చింగ్ సమయం <10ms, మాగ్నెటిక్ ఫ్లక్స్ సాంద్రత 0.15-0.25T
మాగ్నెటిక్ బ్లోఅవుట్ సిస్టమ్	NdFeB శాశ్వత మాగ్నెట్ ప్లేస్‌మెంట్ (N52 గ్రేడ్), పోల్ పీస్ మ్యాచింగ్, మాగ్నెటిక్ సర్క్యూట్ ఆప్టిమైజేషన్, ఉష్ణోగ్రత పరిహారం	ఫ్లక్స్ సాంద్రత ±10% సహనం, ఉష్ణోగ్రత గుణకం -0.1%/°C, డీమాగ్నెటైజేషన్ నిరోధకత
మెకానిజం అసెంబ్లీ	క్విక్-మేక్/క్విక్-బ్రేక్ టోగుల్, స్ప్రింగ్ ఎనర్జీ స్టోరేజ్, ట్రిప్-ఫ్రీ లింకేజ్, కాంటాక్ట్ ప్రెజర్ స్ప్రింగ్‌లు	సంప్రదింపు ప్రారంభ వేగం >1.2 మీ/సె, మెకానికల్ ఎండ్యూరెన్స్ 20,000 సైకిల్స్, ట్రిప్ సమయం <20మి.
ట్రిప్ యూనిట్ క్రమాంకనం	బైమెటాలిక్ థర్మల్ ఎలిమెంట్ కాలిబ్రేషన్ (±5% ఖచ్చితత్వం), మాగ్నెటిక్ సోలనోయిడ్ గ్యాప్ సెట్టింగ్, టైమ్-కరెంట్ కర్వ్ వెరిఫికేషన్	1.05×నో-ట్రిప్‌లో, 1.25×ట్రిప్‌లో <1గం, 5×తక్షణం, డేటా లాగింగ్
హై-కరెంట్ టెస్టింగ్	10kA-20kA వద్ద ప్రాథమిక ఇంజెక్షన్ పరీక్ష, ఆర్క్ ఎక్స్‌టింక్షన్ వెరిఫికేషన్, ఉష్ణోగ్రత పెరుగుదల కొలత	బ్రేకింగ్ కెపాసిటీ వెరిఫికేషన్, కాంటాక్ట్ వేర్ <5% తర్వాత పరీక్ష, డైలెక్ట్రిక్ రికవరీ

ప్రాథమిక ముడి పదార్థాలు & కాంపోనెంట్ స్పెసిఫికేషన్‌లు

భాగం	మెటీరియల్ స్పెసిఫికేషన్	సరఫరాదారు ప్రమాణాలు	కీ లక్షణాలు
ప్రధాన పరిచయాలు	సిల్వర్-టంగ్స్టన్ (AgW 70/30) లేదా కాపర్-టంగ్స్టన్ (CuW 80/20)	ASTM B702, IEC 60368	అధిక ఆర్క్ ఎరోషన్ రెసిస్టెన్స్, యాంటీ-వెల్డింగ్, వాహకత 45-55% IACS
ఆర్క్ చ్యూట్ ప్లేట్లు	అల్యూమినా సిరామిక్ (అల్₂O₃ 95%) లేదా స్టీటైట్	IEC 60672	ఉష్ణ నిరోధకత>1200°C, విద్యుద్వాహక బలం>15kV/mm, ఆర్క్ క్వెన్చింగ్
శాశ్వత అయస్కాంతాలు	NdFeB N52 (నియోడైమియం-ఐరన్-బోరాన్)	IEC 60404-8-1	1.48T, బలవంతపు శక్తి>1000kA/m, ఉష్ణోగ్రత 150°C వరకు స్థిరంగా ఉంటుంది
మాగ్నెటిక్ పోల్ పీసెస్	తక్కువ-కార్బన్ స్టీల్ 1008 లేదా సిలికాన్ స్టీల్	ASTM A1008	అధిక పారగమ్యత, తక్కువ పునర్నిర్మాణం, మాగ్నెటిక్ ఫ్లక్స్ మార్గదర్శకత్వం
అచ్చు కేసు	BMC (DMC-2) థర్మోసెట్టింగ్ లేదా PA66 GF30	IEC 60664-1, UL 94 V-0	ట్రాకింగ్ ఇండెక్స్ >600V, హీట్ రెసిస్టెన్స్ 180°C, ఆర్క్ కంటైన్‌మెంట్
స్ప్రింగ్స్‌ను సంప్రదించండి	బెరీలియం కాపర్ (CuBe2) లేదా స్టెయిన్‌లెస్ స్టీల్ 301	ASTM B196	అలసట జీవితం> 50,000 చక్రాలు, స్థిరమైన ఒత్తిడి, తుప్పు నిరోధకత
టెర్మినల్స్	టిన్ లేదా వెండి పూతతో రాగి C11000	ASTM B187	ప్రస్తుత సాంద్రత 1.5-2.0 A/mm², తక్కువ సంపర్క నిరోధకత, ఆక్సీకరణ నిరోధకత
బైమెటాలిక్ ఎలిమెంట్స్	ఇంకోనెల్/పాసివేటెడ్ స్టీల్ కాంపోజిట్	ASTM B388	విక్షేపం రేటు 0.2mm/°C, స్థిరత్వం ±3%, అమరిక ఖచ్చితత్వం ±5%
ఎలక్ట్రానిక్ భాగాలు (ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ల కోసం)	ఇండస్ట్రియల్-గ్రేడ్ PCBలు, హాల్ సెన్సార్లు, ARM ప్రాసెసర్లు	IEC 60721-3-3	-25°C నుండి +70°C ఆపరేషన్, EMC స్థాయి 3, SIL 2 సామర్థ్యం

ప్రమాణాల సమ్మతి & టెస్టింగ్ ప్రోటోకాల్‌లు

అంతర్జాతీయ ప్రమాణాల ఫ్రేమ్‌వర్క్

ప్రామాణికం	పరిధి	వర్తించే రేటింగ్‌లు
IEC 60947-2	తక్కువ-వోల్టేజ్ స్విచ్ గేర్ - సర్క్యూట్ బ్రేకర్లు (DCని కలిగి ఉంటుంది)	1500V DC వరకు DC బ్రేకర్ల కోసం యూనివర్సల్ స్టాండర్డ్
IEC 60898-2	DC ఆపరేషన్ కోసం సర్క్యూట్ బ్రేకర్లు (గృహ)	125A వరకు DC MCBలు, 220V DC (1-పోల్), 440V DC (2-పోల్)
IEC 61643-31	ఫోటోవోల్టాయిక్ అప్లికేషన్‌ల కోసం SPDలు	బ్రేకర్లతో DC ఉప్పెన రక్షణ సమన్వయం
GB/T 14048.2	చైనీస్ జాతీయ ప్రమాణం	చైనా మార్కెట్ కోసం CCC సర్టిఫికేషన్

క్లిష్టమైన DC పరీక్ష అవసరాలు:

క్లిష్టమైన DC లోడ్ కరెంట్ పరీక్ష: ఆర్సింగ్ సమయం గణనీయంగా పెరిగే కట్-ఆఫ్ కరెంట్ యొక్క ధృవీకరణ

షార్ట్-సర్క్యూట్ బ్రేకింగ్ సామర్థ్యం: పేర్కొన్న సమయ స్థిరాంకం (L/R నిష్పత్తి)తో గరిష్ట DC వోల్టేజ్ వద్ద పరీక్షించబడింది

ఓవర్‌లోడ్ పనితీరు: 1 గంటకు 1.45×In వద్ద థర్మల్ ట్రిప్ యొక్క ధృవీకరణ

తప్పనిసరి రకం పరీక్షలు (DC కోసం IEC 60947-2)

పరీక్ష వర్గం	నిర్దిష్ట పరీక్ష	అంగీకార ప్రమాణాలు
ఉష్ణోగ్రత పెరుగుదల	రేట్ చేయబడిన ఇన్ వద్ద నిరంతర కరెంట్	టెర్మినల్స్ ≤80K (వెండి), ≤65K (బేర్), కేస్ ≤40K
విద్యుద్వాహక లక్షణాలు	పవర్-ఫ్రీక్వెన్సీ తట్టుకునే (2.5kV-3.5kV/1min), ఇంపల్స్ (8kV)	బ్రేక్‌డౌన్ లేదు, ఫ్లాష్‌ఓవర్ లేదు
ట్రిప్పింగ్ లక్షణాలు	ఓవర్‌లోడ్: 1.05×ఇన్ (ట్రిప్ లేదు), 1.25×ఇన్/1.45×ఇన్ (పరిమితులలోపు పర్యటన)	ఒక్కో వక్రరేఖకు సంప్రదాయ ట్రిప్పింగ్ సమయాలు
	షార్ట్-సర్క్యూట్: 5×ఇన్, 10×ఇన్‌స్టంటేనియస్ ట్రిప్	<20ms ఆపరేషన్
కార్యాచరణ పనితీరు	మెకానికల్: 20,000 సైకిల్స్; ఎలక్ట్రికల్: 10,000 సైకిల్స్	<5% పారామీటర్ డ్రిఫ్ట్
షార్ట్-సర్క్యూట్ బ్రేకింగ్	రేట్ చేయబడిన DC వోల్టేజ్ వద్ద Icu (అంతిమ), Ics (సేవ).	విజయవంతమైన అంతరాయం, పరిచయం వెల్డింగ్ లేదు
క్లిష్టమైన DC లోడ్ కరెంట్	ఆర్సింగ్ సమయ పరిమితుల ధృవీకరణ	రేట్ చేయబడిన పరిధిలో అధిక ఆర్సింగ్ లేదు
మాగ్నెటిక్ బ్లోఅవుట్ ధృవీకరణ	ఆర్క్ విలుప్త సమయం, ఆర్క్ చాంబర్ సమగ్రత	<10ms ఆర్క్ వ్యవధి, ఛాంబర్ ఉల్లంఘన లేదు
పర్యావరణ సంబంధమైనది	తడి వేడి, చల్లని, పొడి వేడి, కంపనం	కండిషనింగ్ తర్వాత ఫంక్షనల్

ఫ్యాక్టరీ నాణ్యత నియంత్రణ & తనిఖీ ప్రమాణాలు

ఇన్‌కమింగ్ మెటీరియల్ QC (IQC)

మెటీరియల్	తనిఖీ అంశాలు	నమూనా ప్రణాళిక	పరికరాలు
టంగ్స్టన్ సంప్రదింపు చిట్కాలు	సాంద్రత, కాఠిన్యం, వెండి కంటెంట్, డైమెన్షనల్ టాలరెన్స్	ఒక్కో బ్యాచ్‌కి	స్పెక్ట్రోమీటర్, కాఠిన్యం టెస్టర్, CMM
NdFeB అయస్కాంతాలు	రెమనెన్స్, బలవంతం, ఉష్ణోగ్రత గుణకం, లేపనం	ఒక్కో బ్యాచ్‌కి	హిస్టెరిసిస్గ్రాఫ్, హెల్మ్‌హోల్ట్జ్ కాయిల్
సిరామిక్ ప్లేట్లు	విద్యుద్వాహక బలం, థర్మల్ షాక్ నిరోధకత, కొలతలు	ఒక్కో బ్యాచ్‌కి	విద్యుద్వాహక పరీక్షకుడు, థర్మల్ షాక్ చాంబర్
రాగి వాహకాలు	వాహకత, కాఠిన్యం, లేపన మందం	ఒక్కో బ్యాచ్‌కి	వాహకత మీటర్, మైక్రోమీటర్, XRF
థర్మోసెట్టింగ్ ప్లాస్టిక్	గ్లాస్ కంటెంట్, స్నిగ్ధత, నివారణ సమయం, మంట	ఒక్కో బ్యాచ్‌కి	DSC, మెల్ట్ ఫ్లో ఇండెక్సర్, UL 94 ఉపకరణం

ఇన్-ప్రాసెస్ క్వాలిటీ కంట్రోల్ (IPQC)

స్టేషన్	నియంత్రణ పారామితులు	ఫ్రీక్వెన్సీ	పద్ధతి
బ్రేజింగ్‌ను సంప్రదించండి	ఉష్ణోగ్రత 800-850 ° C, వాతావరణం, ఉమ్మడి బలం	ప్రతి 100 యూనిట్లు	థర్మోకపుల్, షీర్ టెస్టర్, మెటలోగ్రఫీ
మాగ్నెట్ ప్లేస్మెంట్	ధ్రువణ ధృవీకరణ, ఫ్లక్స్ సాంద్రత, అమరిక	ప్రతి యూనిట్	ఫ్లక్స్ మీటర్, విజన్ సిస్టమ్
ఆర్క్ చ్యూట్ అసెంబ్లీ	ప్లేట్ అంతరం, మాగ్నెట్ అమరిక, రన్నర్ జ్యామితి	ప్రతి 50 యూనిట్లు	గో/నో-గో గేజ్‌లు, ఫ్లక్స్ డెన్సిటీ మ్యాపింగ్
మెకానిజం క్రమాంకనం	ఓపెనింగ్ స్పీడ్, కాంటాక్ట్ ప్రెజర్, ట్రిప్ ఫోర్స్	ప్రతి యూనిట్	హై-స్పీడ్ కెమెరా, ఫోర్స్ గేజ్, ఆటోమేటెడ్ బెంచ్
ట్రిప్ యూనిట్ పరీక్ష	సమయం-ప్రస్తుత వక్రత, తక్షణ పర్యటన, పరిసర పరిహారం	ప్రతి యూనిట్	ప్రైమరీ ఇంజెక్షన్ టెస్టర్ (10,000A), డేటా లాగింగ్

తుది నాణ్యత నియంత్రణ (FQC) & అవుట్‌గోయింగ్ QC (OQC)

పరీక్ష అంశం	ప్రామాణికం	నమూనా పరిమాణం
ధ్రువణత మార్కింగ్ ధృవీకరణ	సరైన +/-/ప్రస్తుత దిశ మార్కింగ్	100%
సంప్రదింపు నిరోధకత	ప్రతి ధ్రువానికి <1mΩ	100%
విద్యుద్వాహక వోల్టేజీని తట్టుకుంటుంది	2.5kV AC/1నిమి	100%
ఇన్సులేషన్ నిరోధకత	>100MΩ @ 500V DC	100%
ట్రిప్పింగ్ లక్షణాలు	1.05×ఇన్, 1.25×ఇన్, 5×ఇన్, 10×ఇన్ వెరిఫికేషన్	100%
మాగ్నెటిక్ బ్లోఅవుట్ ఫంక్షన్	రేటెడ్ కరెంట్ వద్ద ఆర్క్ ఎక్స్‌టింక్షన్ టెస్ట్	100%
మెకానికల్ ఆపరేషన్	10 ఆన్-ఆఫ్ సైకిల్స్, మృదువైన ఆపరేషన్	100%
విజువల్ & డైమెన్షనల్ ఇన్స్పెక్షన్	క్లియరెన్స్, క్రీపేజ్, మార్కింగ్ పర్మనెన్స్	100%
అధిక-కరెంట్ నమూనా	బ్రేకింగ్ కెపాసిటీ వెరిఫికేషన్ (10kA)	AQL 0.65
ప్యాకేజింగ్ సమగ్రత	డ్రాప్ టెస్ట్, వైబ్రేషన్ (ISTA 3A)	ప్రతి లాట్

ఉత్పత్తి మౌలిక సదుపాయాలు & తయారీ సామర్థ్యం

అధునాతన ఉత్పత్తి సామగ్రి

సామగ్రి వర్గం	మెషిన్ స్పెసిఫికేషన్	ఫంక్షన్	కెపాసిటీ
ఫాబ్రికేషన్‌ను సంప్రదించండి	వాక్యూమ్ బ్రేజింగ్ ఫర్నేస్ (10⁻³ mbar, 900°C)	టంగ్‌స్టన్-సిల్వర్ కాంటాక్ట్ బ్రేజింగ్	రోజుకు 5,000 పరిచయాలు
మాగ్నెట్ అసెంబ్లీ	ధ్రువణత గుర్తింపుతో ఆటోమేటెడ్ మాగ్నెట్ ప్లేస్‌మెంట్	NdFeB మాగ్నెట్ ఇంటిగ్రేషన్, ఫ్లక్స్ వెరిఫికేషన్	రోజుకు 3,000 సమావేశాలు
ఆర్క్ చ్యూట్ ఉత్పత్తి	సిరామిక్ ప్లేట్ నొక్కడం, కాల్చడం, మెటలైజేషన్	స్ప్లిటర్ ప్లేట్ తయారీ	10,000 ప్లేట్లు/రోజు
మెకానిజం అసెంబ్లీ	లేబర్ అసెంబ్లీ కణాలు	హై-స్పీడ్ అసెంబ్లీ, క్రమాంకనం	ప్రతి లైన్‌కు 2,000 యూనిట్లు/రోజు
పరీక్షా సామగ్రి	ప్రైమరీ ఇంజెక్షన్ టెస్ట్ సెట్ (20,000A DC కెపాసిటీ)	హై-కరెంట్ ట్రిప్ వెరిఫికేషన్	300 యూనిట్లు/రోజు
	ఆర్క్ ఎక్స్‌టింక్షన్ టెస్ట్ చాంబర్ (హై-స్పీడ్ ఇమేజింగ్)	ఆర్క్ ప్రవర్తన విశ్లేషణ, బ్లోఅవుట్ ధృవీకరణ	50 యూనిట్లు/రోజు
	పర్యావరణ పరీక్ష గది (ఉష్ణోగ్రత, తేమ, కంపనం)	IEC 60068-2 సమ్మతి	100 యూనిట్లు/రోజు

ప్రొడక్షన్ కెపాసిటీ & లీడ్ టైమ్స్

ఉత్పత్తి వర్గం	నెలవారీ సామర్థ్యం	ప్రామాణిక లీడ్ సమయం	అత్యవసర ఆర్డర్ సామర్థ్యం
DC MCB 1P/2P (10A-63A, 250V-500V)	200,000 యూనిట్లు	4-5 వారాలు	5 రోజులు
DC MCB 4P (63A-125A, 1000V)	100,000 యూనిట్లు	4-5 వారాలు	7 రోజులు
DC MCCB (125A-400A, 500V-1000V)	30,000 యూనిట్లు	4-5 వారాలు	10 రోజులు
DC MCCB (630A-1600A, 1000V-1500V)	10,000 యూనిట్లు	4-5 వారాలు	2 వారాలు
హై-వోల్టేజ్ DC (1500V+, ప్రత్యేకం)	ప్రాజెక్ట్ ఆధారంగా	8-12 వారాలు	4 వారాలు

ఇంజనీరింగ్ & టెక్నికల్ టీమ్ స్ట్రక్చర్

శాఖ	సిబ్బంది	నైపుణ్యం	బాధ్యతలు
R&D ఇంజనీరింగ్	5 ఇంజనీర్లు	DC ఆర్క్ ఫిజిక్స్, మాగ్నెటిక్ ఫీల్డ్ సిమ్యులేషన్, కాంటాక్ట్ మెటీరియల్స్, పవర్ ఎలక్ట్రానిక్స్	కొత్త DC బ్రేకర్ డెవలప్‌మెంట్, పేటెంట్ పోర్ట్‌ఫోలియో (35+ పేటెంట్లు), HVDC ఇన్నోవేషన్
ప్రాసెస్ ఇంజనీరింగ్	20 మంది ఇంజనీర్లు	వాక్యూమ్ బ్రేజింగ్, మాగ్నెట్ అసెంబ్లీ, సిరామిక్ ప్రాసెసింగ్, ఆటోమేషన్	ఉత్పత్తి ఆప్టిమైజేషన్, దిగుబడి మెరుగుదల (>98%), పరిశ్రమ 4.0 ఏకీకరణ
పరీక్ష & ధ్రువీకరణ	15 మంది ఇంజనీర్లు	హై-కరెంట్ DC టెస్టింగ్, ఆర్క్ ఎక్స్‌టింక్షన్ అనాలిసిస్, ఎన్విరాన్‌మెంటల్ సిమ్యులేషన్, EMC	టైప్ టెస్టింగ్ కోఆర్డినేషన్ (IEC 60947-2), వైఫల్య విశ్లేషణ, ధృవీకరణ
అప్లికేషన్ ఇంజనీరింగ్	12 మంది ఇంజనీర్లు	సోలార్ PV డిజైన్, బ్యాటరీ స్టోరేజ్ సిస్టమ్స్, EV ఛార్జింగ్, DC మైక్రోగ్రిడ్లు	కస్టమర్ టెక్నికల్ సపోర్ట్, సిస్టమ్ డిజైన్, సెలెక్టివ్ కోఆర్డినేషన్
నాణ్యత హామీ	30 మంది సాంకేతిక నిపుణులు	ISO 9001, ISO 14001, గణాంక ప్రక్రియ నియంత్రణ, మెట్రాలజీ ప్రయోగశాల	సరఫరాదారు ఆడిట్, ప్రాసెస్ ఆడిట్, దిద్దుబాటు చర్య, అమరిక నిర్వహణ

మా DC సర్క్యూట్ బ్రేకర్ తయారీ ఎందుకు వేరుగా ఉంది

మా ఉత్పత్తి సౌకర్యం సూచిస్తుంది15 సంవత్సరాల స్పెషలైజేషన్ DC సర్క్యూట్ రక్షణలో, ప్రపంచ ప్రమాణాలను మించిన బ్రేకర్‌లను పంపిణీ చేయడం ద్వారా:

ఆర్క్ ఫిజిక్స్ నైపుణ్యం: 1500V DC వద్ద <10ms ఆర్క్ ఎక్స్‌టింక్షన్‌ని సాధించడం, ఆప్టిమైజ్ చేయబడిన లోరెంజ్ ఫోర్స్ జ్యామితితో యాజమాన్య మాగ్నెటిక్ బ్లోఅవుట్ డిజైన్‌లు

నిలువు ఏకీకరణ: ఇంటిలో టంగ్‌స్టన్-సిల్వర్ కాంటాక్ట్ బ్రేజింగ్, NdFeB మాగ్నెట్ అసెంబ్లీ మరియు సిరామిక్ ఆర్క్ చ్యూట్ తయారీ పూర్తి నాణ్యత నియంత్రణను నిర్ధారిస్తుంది

పరీక్షా మౌలిక సదుపాయాలు: $4M+ 20,000A అంతరాయ పరీక్ష, ఆర్క్ ఎక్స్‌టింక్షన్ హై-స్పీడ్ ఇమేజింగ్ (100,000 fps) మరియు ఎన్విరాన్‌మెంటల్ సిమ్యులేషన్ సామర్థ్యం గల అధిక-ప్రస్తుత DC ప్రయోగశాలలలో పెట్టుబడి పెట్టబడింది

పునరుత్పాదక శక్తి దృష్టి: సోలార్ PV (1000V-1500V), బ్యాటరీ నిల్వ (ద్వి దిశాత్మక రక్షణ) మరియు EV ఛార్జింగ్ (అధిక ఇన్‌రష్ తట్టుకునే) కోసం ప్రత్యేక డిజైన్‌లు

సాలిడ్-స్టేట్ ఇన్నోవేషన్: క్లిష్టమైన బ్యాటరీ రక్షణ అప్లికేషన్లలో <1ms ఆపరేషన్ కోసం సెమీకండక్టర్-ఆధారిత DC బ్రేకర్ల అభివృద్ధి

సాంకేతిక లక్షణాలు, సోలార్ PV రక్షణ సమన్వయం, బ్యాటరీ స్టోరేజ్ సిస్టమ్ డిజైన్ లేదా ఫ్యాక్టరీ ఆడిట్ షెడ్యూలింగ్ కోసం, మా ఇంజనీరింగ్ బృందం మీ DC పవర్ సిస్టమ్‌లు భద్రతా అవసరాలు మరియు కార్యాచరణ విశ్వసనీయత లక్ష్యాలు రెండింటికి అనుగుణంగా ఉండేలా ప్రత్యక్ష సంప్రదింపులను అందిస్తుంది.

CDADA అనేది చైనాలో DC సర్క్యూట్ బ్రేకర్ తయారీదారు మరియు సరఫరాదారు. మా ఫ్యాక్టరీ పవర్ సిస్టమ్స్, బిల్డింగ్ ఆటోమేషన్ మరియు ఇండస్ట్రియల్ మాన్యుఫ్యాక్చరింగ్ వంటి విభిన్న పరిశ్రమలను అందిస్తుంది, సౌకర్యవంతమైన OEM/ODM సొల్యూషన్‌లను అందిస్తోంది.
