మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లకు ఒక ప్రాక్టికల్ గైడ్

2026-08-25 0 నాకు సందేశం పంపండి

MCCB అంటే ఏమిటి?

ఒక MCCB -అచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్— తక్కువ-వోల్టేజ్ రక్షణ పరికరం, ఇది ఓవర్‌లోడ్ లేదా షార్ట్-సర్క్యూట్ పరిస్థితులను గుర్తించినప్పుడు స్వయంచాలకంగా సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేస్తుంది. ఫ్యూజ్ వలె కాకుండా, దీనిని రీసెట్ చేయవచ్చు మరియు పర్యటన తర్వాత తిరిగి ఉపయోగించవచ్చు. మౌల్డ్ కేస్ లోపల, థర్మల్-మాగ్నెటిక్ ట్రిప్ మెకానిజం రెండు ఉద్యోగాలను నిర్వహిస్తుంది: థర్మల్ మూలకం నిరంతర ఓవర్‌లోడ్‌కు ప్రతిస్పందిస్తుంది, అయితే అయస్కాంత మూలకం షార్ట్-సర్క్యూట్ లోపాలకు తక్షణమే ప్రతిస్పందిస్తుంది. ఫలితంగా నిజమైన విద్యుత్ లోడ్లు ప్రవర్తించే విధంగా సరిపోయే రక్షణ.

MCCBని ఎప్పుడు ఎంచుకోవాలి: ప్రధాన ఇన్‌కమింగ్ ఫీడర్‌లు, త్రీ-ఫేజ్ డిస్ట్రిబ్యూషన్ ప్యానెల్‌లు, పెద్ద మోటారు సర్క్యూట్‌లు లేదా ఏదైనా పాయింట్ కాబోయే షార్ట్-సర్క్యూట్ కరెంట్ MCB అంతరాయం కలిగించే దాని కంటే ఎక్కువగా ఉంటే.

MCB తగినంతగా ఉన్నప్పుడు: నిరాడంబరమైన లోడ్లు మరియు తక్కువ తప్పు స్థాయిలతో తుది ఉప-సర్క్యూట్‌లు - నివాస బోర్డులు, లైటింగ్ మరియు సాకెట్ సర్క్యూట్‌లు.

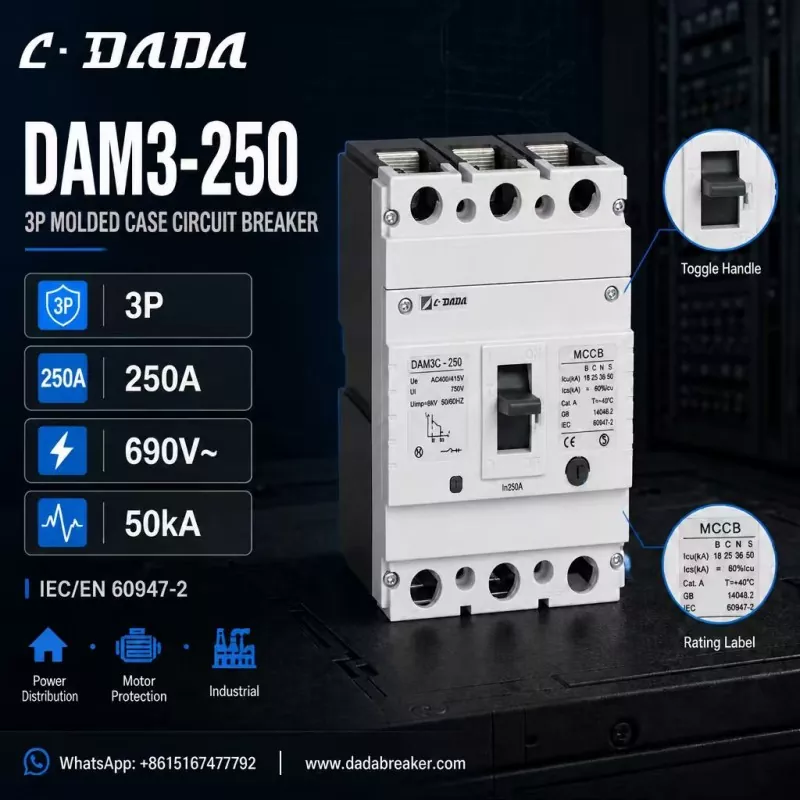

250A three-pole MCCB

సరైన MCCBని ఎలా ఎంచుకోవాలి

రేట్ చేయబడిన కరెంట్ (లో)

1. — నిరంతర లోడ్‌తో సరిపోలండి మరియు మోటార్‌ల ప్రవాహాలను ప్రారంభించడానికి హెడ్‌రూమ్‌ను అనుమతించండి.

బ్రేకింగ్ కెపాసిటీ (Icu / Ics)

2. — ఇన్‌స్టాలేషన్ పాయింట్ వద్ద కాబోయే షార్ట్-సర్క్యూట్ కరెంట్ కంటే ఎక్కువగా ఉండాలి. ఎక్కువ తప్పు స్థాయి, మీకు అవసరమైన Icu ఎక్కువ.

పోల్స్

3. - మూడు-దశల వ్యవస్థల కోసం 3P, తటస్థంగా కూడా డిస్‌కనెక్ట్ అవసరం ఉన్న 4P.

వోల్టేజ్ రేటింగ్‌లు

4. — సిస్టమ్‌కు వ్యతిరేకంగా రేటెడ్ ఆపరేషనల్ వోల్టేజ్ (Ue), ఇన్సులేషన్ వోల్టేజ్ (Ui) మరియు ఇంపల్స్ తట్టుకునే (Uimp) తనిఖీ చేయండి.

ప్రమాణాలు మరియు ధృవీకరణ

5. — IEC/EN 60947-2 సమ్మతి మరియు CE మార్కింగ్ అంతర్జాతీయ ప్రాజెక్టులకు ఆధారం.

అప్లికేషన్

6. — మోటారు రక్షణ, విద్యుత్ పంపిణీ మరియు పారిశ్రామిక సంస్థాపనలకు వేర్వేరు ఫ్రేమ్ రేటింగ్‌లు మరియు ట్రిప్ లక్షణాలు అవసరం కావచ్చు.

బాగా పేర్కొన్న 250A MCCB ఎలా ఉంటుంది:

ఈ కాంక్రీటును తయారు చేయడానికి, C·DADA ఎలక్ట్రిక్ నుండి DAM3-250ని పరిగణించండి — 250A మూడు-పోల్ MCCB ఈ తరగతి పరికరంలో ఏమి చూడాలో వివరిస్తుంది:

3P కాన్ఫిగరేషన్

● 250A రేటెడ్ కరెంట్ (ఇన్)తో, మూడు-దశల పంపిణీ బోర్డులకు అనుకూలం

వోల్టేజ్ రేటింగ్‌లు:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

50kA వరకు బ్రేకింగ్ సామర్థ్యం

● — B / C / N / S వేరియంట్‌లలో Icu 18 / 25 / 36 / 50 kA, ఇన్‌స్టాలర్‌లు నెట్‌వర్క్‌లోని వివిధ పాయింట్‌లలో తప్పు స్థాయిలను సరిపోల్చవచ్చు

IEC/EN 60947-2 మరియు GB 14048.2 సమ్మతి

● కనిపించే ఆపరేటింగ్ స్థితి కోసం స్పష్టమైన ఆన్/ఆఫ్ టోగుల్ హ్యాండిల్‌తో CE గుర్తు పెట్టబడింది

● విద్యుత్ పంపిణీ, మోటార్ రక్షణ మరియు పారిశ్రామిక అనువర్తనాల కోసం నిర్మించబడింది

ఈ స్పెసిఫికేషన్ వెనుక ఉన్న లాజిక్: 50kA క్లాస్ బ్రేకింగ్ కెపాసిటీతో కూడిన 250A, 3-పోల్ ఫ్రేమ్ ప్యానల్ బిల్డర్ మరియు కాంట్రాక్టర్ అవసరాలలో మెజారిటీని కవర్ చేస్తుంది — మెయిన్ డిస్ట్రిబ్యూషన్ బోర్డ్‌ల నుండి మోటర్ ఫీడర్ సర్క్యూట్‌ల వరకు — అయితే బహుళ Icu వేరియంట్‌లు వాస్తవ ఫాల్ట్ లెవల్స్‌కు వ్యతిరేకంగా సరైన-సైజ్ ధరను మీకు అనుమతిస్తాయి.

ఎంపిక సిఫార్సు

● తక్కువ తప్పు స్థాయిలతో ~125A వరకు తుది సర్క్యూట్‌ల కోసం, MCB ఆర్థిక ఎంపిక.

● ప్రధాన పంపిణీ, మోటారు రక్షణ మరియు పారిశ్రామిక స్విచ్‌గేర్ కోసం, ఇన్‌స్టాలేషన్ యొక్క కాబోయే షార్ట్-సర్క్యూట్ కరెంట్‌ను మించిన బ్రేకింగ్ కెపాసిటీతో MCCBని ఎంచుకోండి.

● సందేహాస్పదంగా ఉన్నప్పుడు, బ్రేకింగ్ కెపాసిటీపై ఒక తరగతిని పెంచండి: ధర వ్యత్యాసం తక్కువగా ఉంటుంది, రక్షణ మార్జిన్ చిన్న లోపం మరియు పెద్ద అంతరాయం మధ్య వ్యత్యాసం కావచ్చు.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: MCCB అంటే ఏమిటి?

జ: ఎఅచ్చుపోసిన కేస్ సర్క్యూట్ బ్రేకర్ఓవర్‌లోడ్ లేదా షార్ట్-సర్క్యూట్‌లో సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేసే రీసెట్ చేయగల తక్కువ-వోల్టేజ్ రక్షణ పరికరం, ఇది మినియేచర్ సర్క్యూట్ బ్రేకర్ కంటే ఎక్కువ కరెంట్‌లు మరియు ఫాల్ట్ స్థాయిల కోసం రూపొందించబడింది.

ప్ర: MCCBలో Icu అంటే ఏమిటి?

A: Icu అనేది అంతిమ షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ — బ్రేకర్ అంతరాయం కలిగించే గరిష్ట ఫాల్ట్ కరెంట్. Ics అనేది సర్వీస్ బ్రేకింగ్ కెపాసిటీ, ఇది పదే పదే అంతరాయం కలిగించే స్థాయి మరియు కార్యాచరణలో ఉంటుంది.

ప్ర: నేను నా MCCB కోసం బ్రేకింగ్ సామర్థ్యాన్ని ఎలా ఎంచుకోవాలి?

A: ఇన్‌స్టాలేషన్ పాయింట్ వద్ద కాబోయే షార్ట్-సర్క్యూట్ కరెంట్ కంటే ఎక్కువ Icu రేటింగ్‌ను ఎంచుకోండి. అధిక ట్రాన్స్‌ఫార్మర్ సామర్థ్యం లేదా పొడవైన పారిశ్రామిక ఫీడర్‌లు కలిగిన పంపిణీ బోర్డులకు సాధారణంగా 36–50kA తరగతి పరికరాలు అవసరం.

ప్ర: DAM3-250 MCCB అంటే ఏమిటి?

A: DAM3-250 అనేది C·DADA ఎలక్ట్రిక్ నుండి 250A త్రీ-పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్, విద్యుత్ పంపిణీ, మోటార్ రక్షణ మరియు పారిశ్రామిక అనువర్తనాల కోసం 50kA వరకు బ్రేకింగ్ కెపాసిటీతో 690V వరకు రేట్ చేయబడింది.
