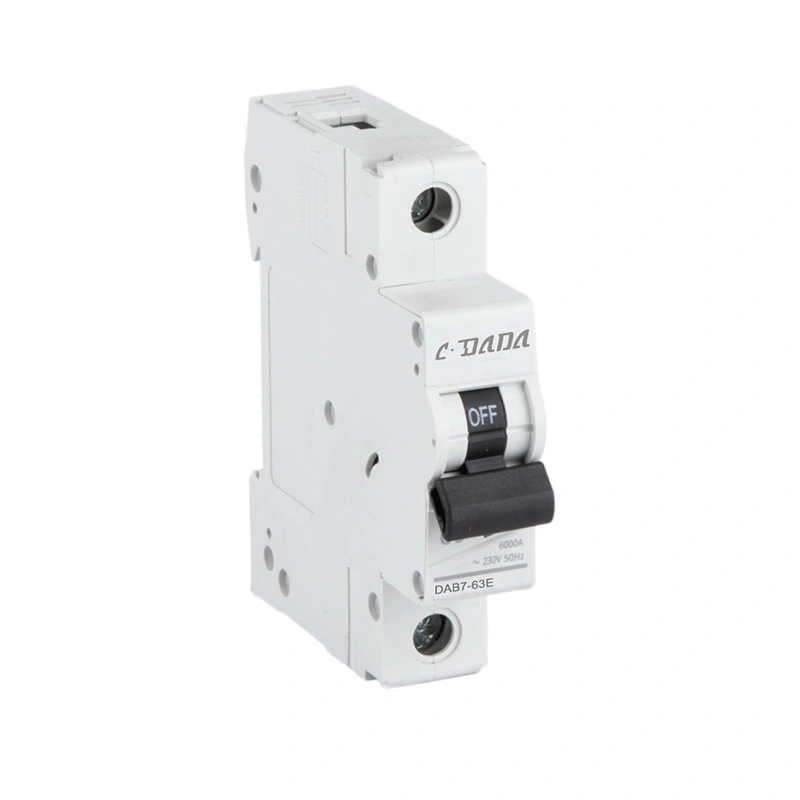

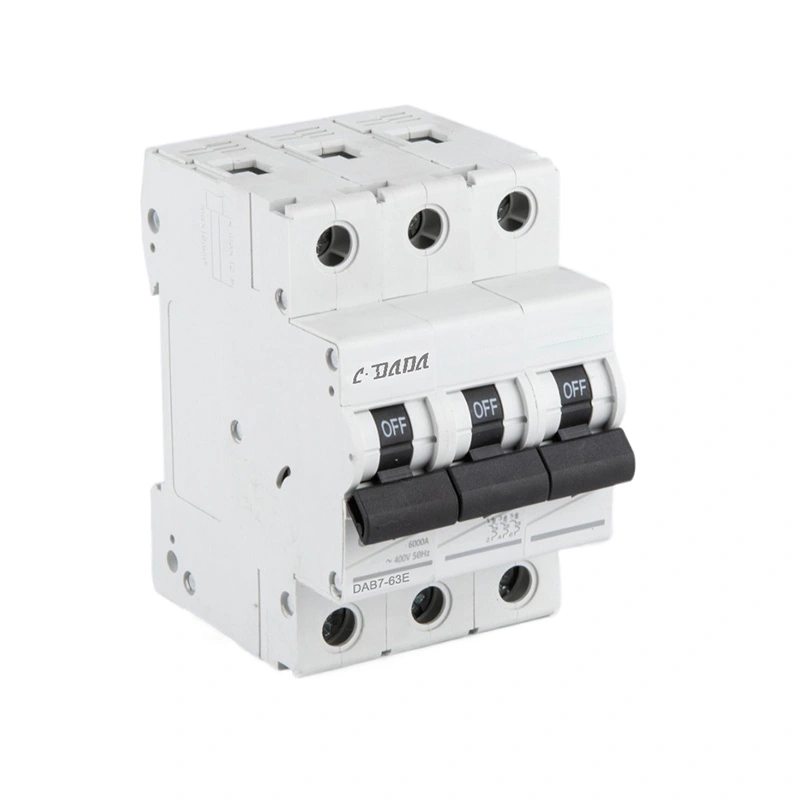

1P 6kA AC మినియేచర్ సర్క్యూట్ బ్రేకర్
Model:CDADA Series AC MCB
CDADAని సంప్రదించడానికి సంకోచించకండి మరియు మా 1P 6kA AC మినియేచర్ సర్క్యూట్ బ్రేకర్ను ఫ్యాక్టరీ డైరెక్ట్ ధరతో పొందండి, కాంపాక్ట్ DIN-రైల్ డిజైన్తో నమ్మదగిన ఓవర్లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తోంది. ఈ ఉత్పత్తి ఖచ్చితమైన థర్మల్-మాగ్నెటిక్ ట్రిప్పింగ్ మరియు స్పష్టమైన స్థితి సూచనను కలిగి ఉంటుంది, ఇన్స్టాల్ చేయడం మరియు నిర్వహించడం సులభం. ఇది నివాస మరియు తేలికపాటి వాణిజ్య సర్క్యూట్లకు స్థిరమైన పనితీరును అందిస్తుంది, సుదీర్ఘ సేవా జీవితంతో సురక్షితమైన విద్యుత్ సరఫరాను నిర్ధారిస్తుంది.
CDADA 1P 6kA AC మినియేచర్ సర్క్యూట్ బ్రేకర్ అనేది AC తక్కువ-వోల్టేజ్ సిస్టమ్ల కోసం రూపొందించబడిన అధిక-నాణ్యత సింగిల్-పోల్ మినియేచర్ సర్క్యూట్ బ్రేకర్. ఇది ఓవర్లోడ్లు మరియు షార్ట్ సర్క్యూట్లకు వ్యతిరేకంగా నమ్మదగిన రక్షణను అందిస్తుంది, ఎలక్ట్రికల్ సర్క్యూట్లు మరియు కనెక్ట్ చేయబడిన పరికరాలను సమర్థవంతంగా రక్షిస్తుంది. కఠినమైన అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా తయారు చేయబడిన ఈ AC MCB మన్నికైన, తక్కువ ఖర్చుతో కూడిన రక్షణ పరిష్కారాలను కోరుకునే పంపిణీదారులు, OEMలు మరియు ఎలక్ట్రికల్ కాంట్రాక్టర్లకు అనువైనది.
ఉత్పత్తి ఫీచర్లు & ప్రయోజనాలు
★ కాంపాక్ట్ డిజైన్: స్టాండర్డ్ డిస్ట్రిబ్యూషన్ బోర్డులకు అనువైన స్థలం-పొదుపు నిర్మాణం
★ అధిక బ్రేకింగ్ కెపాసిటీ: మెరుగైన భద్రత కోసం 6kA షార్ట్-సర్క్యూట్ అంతరాయ సామర్ధ్యం
★ ప్రెసిషన్ ట్రిప్పింగ్: థర్మల్-మాగ్నెటిక్ ట్రిప్ యూనిట్ ఖచ్చితమైన ఓవర్లోడ్ & షార్ట్-సర్క్యూట్ రక్షణను నిర్ధారిస్తుంది
★ క్లియర్ స్టేటస్ ఇండికేషన్: క్విక్ సర్క్యూట్ స్టేటస్ వెరిఫికేషన్ కోసం ఆన్/ఆఫ్ విండో కనిపిస్తుంది
★ సురక్షిత వైరింగ్: స్థిరమైన కనెక్షన్తో అధిక-నాణ్యత టెర్మినల్స్, కాంటాక్ట్ రెసిస్టెన్స్ను తగ్గించడం
★ మన్నికైన నిర్మాణం: అధిక ఉష్ణోగ్రత నిరోధకతతో జ్వాల-నిరోధక గృహం
★ సులభమైన ఇన్స్టాలేషన్: త్వరిత అసెంబ్లీ కోసం ప్రామాణిక 35mm DIN-రైల్ మౌంట్
★ విశ్వసనీయ నాణ్యత: రవాణాకు ముందు 100% పూర్తి తనిఖీ, స్థిరమైన పనితీరు
అప్లికేషన్లు
★ CDADA 1P 6kA AC మినియేచర్ సర్క్యూట్ బ్రేకర్ విస్తృతంగా ఉపయోగించబడుతుంది:
★ నివాస భవనాలు, అపార్ట్మెంట్లు మరియు విల్లాలు
★ కార్యాలయ భవనాలు, షాపింగ్ మాల్స్ మరియు వాణిజ్య సౌకర్యాలు
★ తేలికపాటి పారిశ్రామిక వర్క్షాప్లు మరియు తయారీ ప్లాంట్లు
★ షాపింగ్ కేంద్రాలు, హోటళ్ళు మరియు రెస్టారెంట్లు
★ ప్రజా సౌకర్యాలు మరియు మౌలిక సదుపాయాల ప్రాజెక్టులు
★ లైటింగ్ సర్క్యూట్లు మరియు చిన్న పవర్ పరికరాలు రక్షణ
సాంకేతిక పారామితులు
|
అంశం |
స్పెసిఫికేషన్ |
|
మోడల్ |
CDADA సిరీస్ AC MCB |
|
ప్రామాణికం |
IEC60898 |
|
టైప్ చేయండి |
AC MCB (మినియేచర్ సర్క్యూట్ బ్రేకర్) |
|

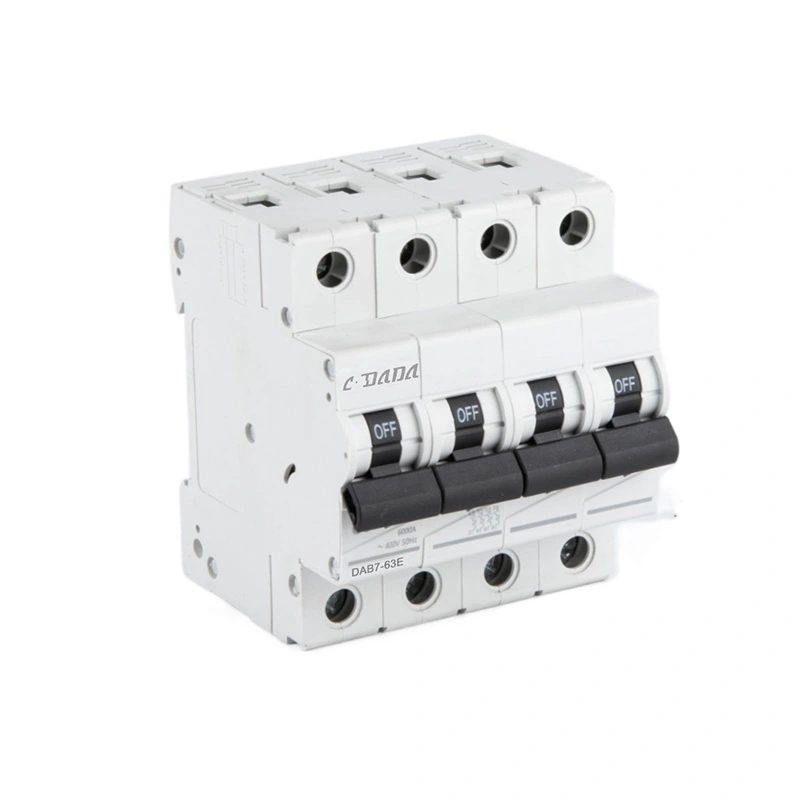

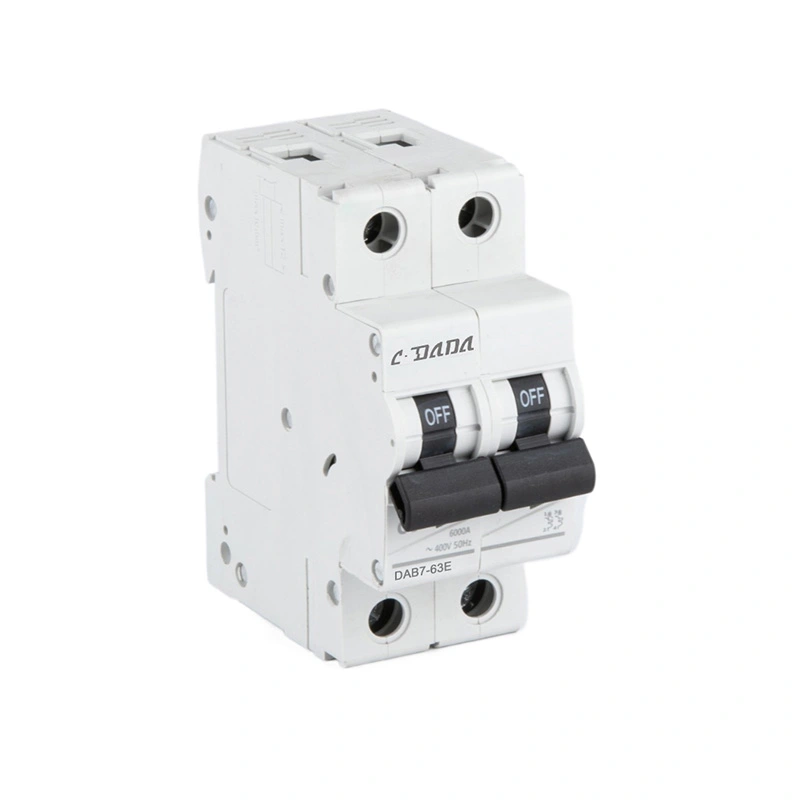

పోల్స్ |
1P,2P,3P,4P |
|
బ్రేకింగ్ కెపాసిటీ |
6kA |
|
రేటింగ్ కరెంట్ |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
ట్రిప్పింగ్ కర్వ్ |
B, C, D (ఐచ్ఛికం) |
|
రేట్ చేయబడిన వోల్టేజ్ |
AC 230V, 400V |
|
ఇన్సులేషన్ వోల్టేజ్ |
600V |
|
ఇంపల్స్ వోల్టేజ్ |
6కి.వి |
|
రక్షణ డిగ్రీ |
IP20 |
|
సంస్థాపన |
35mm DIN రైలు |
|
ఆపరేటింగ్ ఉష్ణోగ్రత |
-5℃ ~ +40℃ |
|
మెకానికల్ లైఫ్ |
≥20,000 కార్యకలాపాలు |
|
ఎలక్ట్రికల్ లైఫ్ |
≥4,000 కార్యకలాపాలు (రేటెడ్ కరెంట్ వద్ద) |
|
ప్రమాణాల వర్తింపు |
IEC60898-1, IEC60898-2 |
అవుట్లైన్ కొలతలు
★ వెడల్పు: ప్రతి స్తంభానికి 17.8mm (ప్రామాణిక సింగిల్-పోల్ పరిమాణం)
★ ఎత్తు: సుమారు 85-92mm (ప్రస్తుత రేటింగ్ను బట్టి మారుతుంది)
★ లోతు: సుమారు 68-72మి.మీ
★ వైరింగ్ కెపాసిటీ: 1.5-16mm² ఫ్లెక్సిబుల్ లేదా దృఢమైన రాగి కేబుల్
★ ప్రామాణిక అనుకూలత: అన్ని 35mm DIN రైలు వ్యవస్థలకు సరిపోతుంది (TS35/7.5, TS35/15)
IEC 60898-1

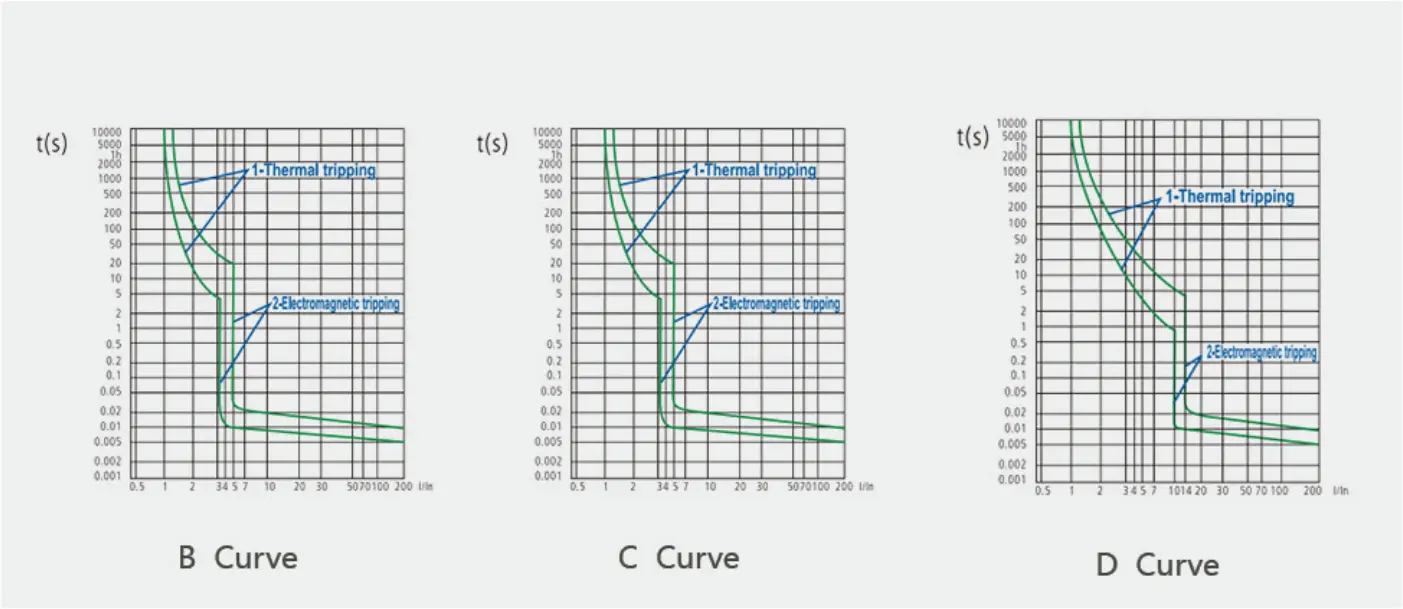

అయస్కాంత విడుదల
సర్క్యూట్ షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, ఇనుప కోర్ ఉన్న అయస్కాంతం ద్వారా తక్షణ ట్రిప్పింగ్ సాధించబడుతుంది. 1EC60898 ప్రమాణం ప్రకారం, ఈ ఉత్పత్తిని మూడు రకాలుగా విభజించవచ్చు: B, C మరియు D.
|
|
పరీక్ష కరెంట్ |
ట్రిప్పింగ్ సమయం |
అప్లికేషన్లు |
|
బి కర్వ్ |
3లీ 5లీ |
0.1 |
టైప్ B సక్రియ లోడ్లకు మాత్రమే వర్తిస్తుంది: -ఎలక్ట్రిక్ హీటర్-వాటర్ హీటర్-ఎలక్ట్రిక్ ఫర్మేస్ |
|
సి కర్వ్ |
5ఇన్ 10లీ |
0.1 |
సాధారణ లోడ్లకు టైప్ సి అనుకూలంగా ఉంటుంది: -దీపం -పవర్ సాకెట్ - చిన్న పవర్ మోటార్ |
|
D కర్వ్ |
10లీ 20ఇన్ |
0.1 |
తక్షణ సర్జ్ కరెంట్తో సర్క్యూట్లను నియంత్రించండి మరియు రక్షించండి (పెద్ద మోటార్లు) |
థర్మల్ విడుదల
●ఒకసారి సర్క్యూట్లో ఓవర్లోడ్ సంభవించినప్పుడు, సర్క్యూట్ బ్రేకర్ యొక్క బైమెటాలిక్ స్ట్రిప్ వేడి కారణంగా వంగి ఉంటుంది, దీని వలన పరిచయాలు డిస్కనెక్ట్ అవుతాయి మరియు ఫలితంగా థర్మల్ ట్రిప్పింగ్ జరుగుతుంది;
●IEC ప్రమాణం వివిధ ఓవర్లోడ్ ప్రవాహాల కోసం ట్రిప్పింగ్ సమయ పరిధిని నిర్వచిస్తుంది;
●సూచన పరీక్ష పర్యావరణ ఉష్ణోగ్రత 30 °C.
|
పరీక్ష కరెంట్ |
ట్రిప్పింగ్ సమయం |
|
1.13లీ |
t z 1h(≦ 63Aలో) |
|
1.45లీ |
t<1h(≦ 63Aలో) |
|
2.55లీ |
1సె<1గం<60సె(ఇన్≤32ఎ)1సె<టి<120సె(ఇన్>32ఎ) |

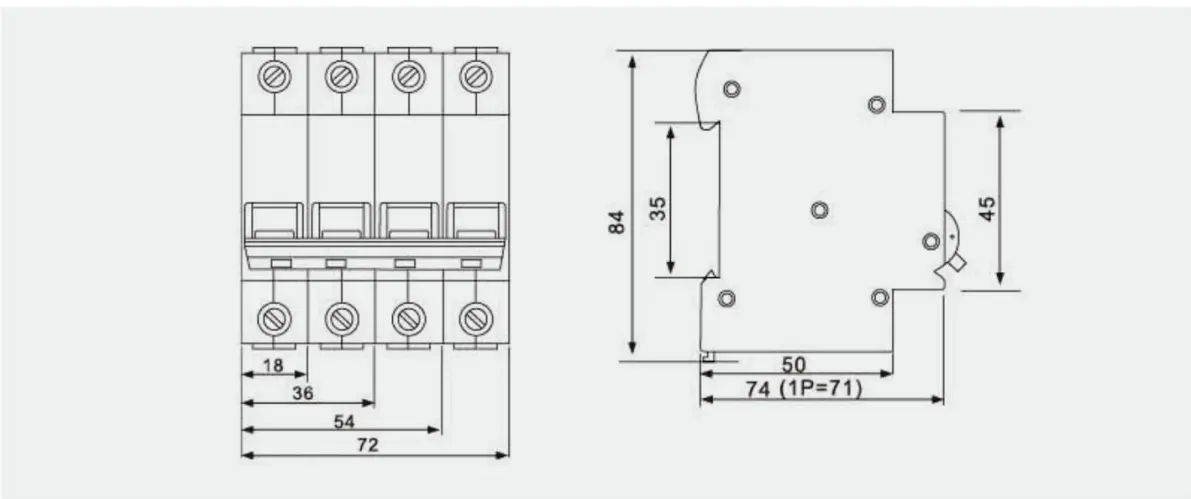

●ఉత్పత్తి మరియు ఇన్స్టాలేషన్ కొలతలు(MM)
ఉత్పత్తి గరిష్టంగా 25mm కనెక్షన్ సామర్థ్యంతో గైడ్ రైలులో అమర్చబడింది2.
నాణ్యత నియంత్రణ
★ ISO9001 సర్టిఫైడ్ తయారీ: ఉత్పత్తి అంతటా కఠినమైన నాణ్యత నిర్వహణ వ్యవస్థ
★ సమగ్ర పరీక్ష: ట్రిప్పింగ్ లక్షణాలు, ఉష్ణోగ్రత పెరుగుదల మరియు వోల్టేజ్ పరీక్షలతో సహా 100% తనిఖీ
★ ఇంటిలో ఉత్పత్తి: 90% కీలక భాగాలు నాణ్యమైన అనుగుణ్యత కోసం అంతర్గతంగా తయారు చేయబడ్డాయి
★ పర్యావరణ పరీక్ష: అధిక/తక్కువ ఉష్ణోగ్రత ఆపరేషన్, తేమ నిరోధక ధృవీకరణ
★ విశ్వసనీయత హామీ: పొడిగించిన సేవా జీవితం కోసం దీర్ఘ-కాల మన్నిక పరీక్ష
ప్యాకేజింగ్ & షిప్పింగ్
★ ప్రామాణిక ఎగుమతి ప్యాకేజింగ్: రక్షణతో ముడతలు పెట్టిన డబ్బాలు
★ క్లియర్ లేబులింగ్: మోడల్ నంబర్, ప్రస్తుత రేటింగ్, పోల్ కౌంట్, పరిమాణం మరియు ధృవీకరణ సమాచారం
★ రక్షిత ప్యాకేజింగ్: రవాణా సమయంలో నష్టాన్ని నివారించడానికి 12 యూనిట్ల కోసం గ్రూప్ బాక్స్
★ షిప్పింగ్ ఎంపికలు: సముద్రం, వాయు మరియు భూ రవాణాకు అనుకూలం; బల్క్ షిప్మెంట్ కోసం అందుబాటులో ఉంది
★ అనుకూల ప్యాకేజింగ్: బ్రాండ్ భాగస్వాముల కోసం OEM ప్యాకేజింగ్ ఎంపికలు అందుబాటులో ఉన్నాయి
కస్టమర్ సక్సెస్ కేసులు
★ CDADA 1P 6kA AC మినియేచర్ సర్క్యూట్ బ్రేకర్ ప్రపంచవ్యాప్తంగా క్లయింట్లతో దీర్ఘకాలిక సహకారాన్ని ఏర్పాటు చేసింది:
★ నివాస ప్రాజెక్టులు: ఆగ్నేయాసియా, మధ్యప్రాచ్యం మరియు దక్షిణ అమెరికాలోని హౌసింగ్ డెవలపర్లకు సరఫరా చేయబడింది
★ కమర్షియల్ ఇన్స్టాలేషన్లు: వాణిజ్య నిర్మాణ ప్రాజెక్టుల కోసం యూరప్, ఆఫ్రికా మరియు ఆసియాలోని ఎలక్ట్రికల్ కాంట్రాక్టర్లతో భాగస్వామ్యం
★ OEM భాగస్వామ్యాలు: ప్రైవేట్ లేబులింగ్ మరియు అనుకూలీకరించిన పరిష్కారాల కోసం గ్లోబల్ ఎలక్ట్రికల్ బ్రాండ్లతో సహకరించింది
★ పారిశ్రామిక అప్లికేషన్లు: యంత్రాలు మరియు పరికరాల రక్షణ కోసం తయారీ సౌకర్యాలు అందించబడ్డాయి
★ డిస్ట్రిబ్యూటర్ నెట్వర్క్లు: స్థానిక మార్కెట్కు అనుగుణంగా 30 దేశాలలో ప్రాంతీయ పంపిణీదారులతో కలిసి పని చేయడం
