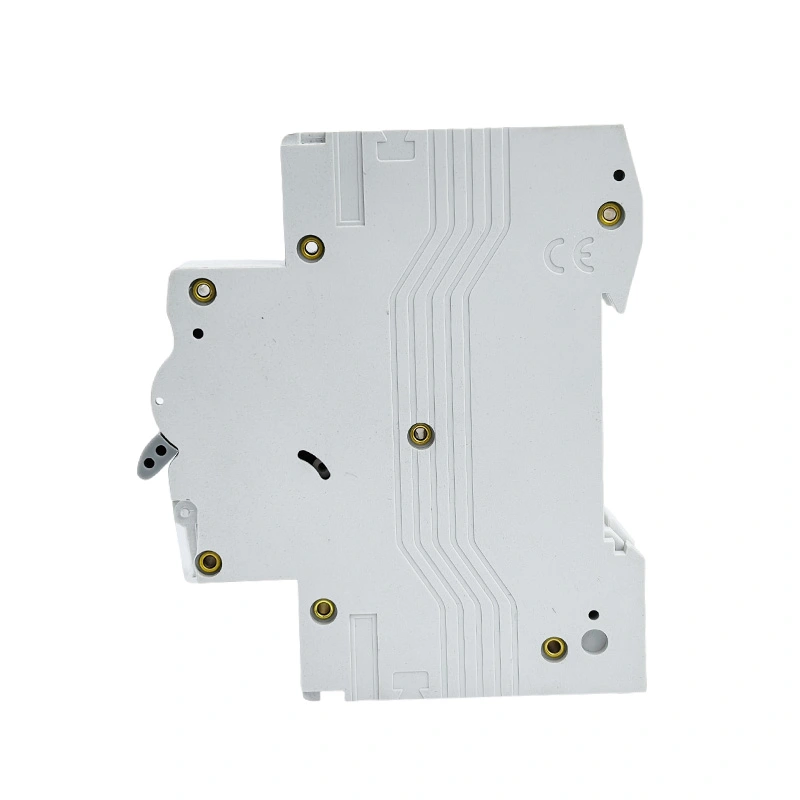

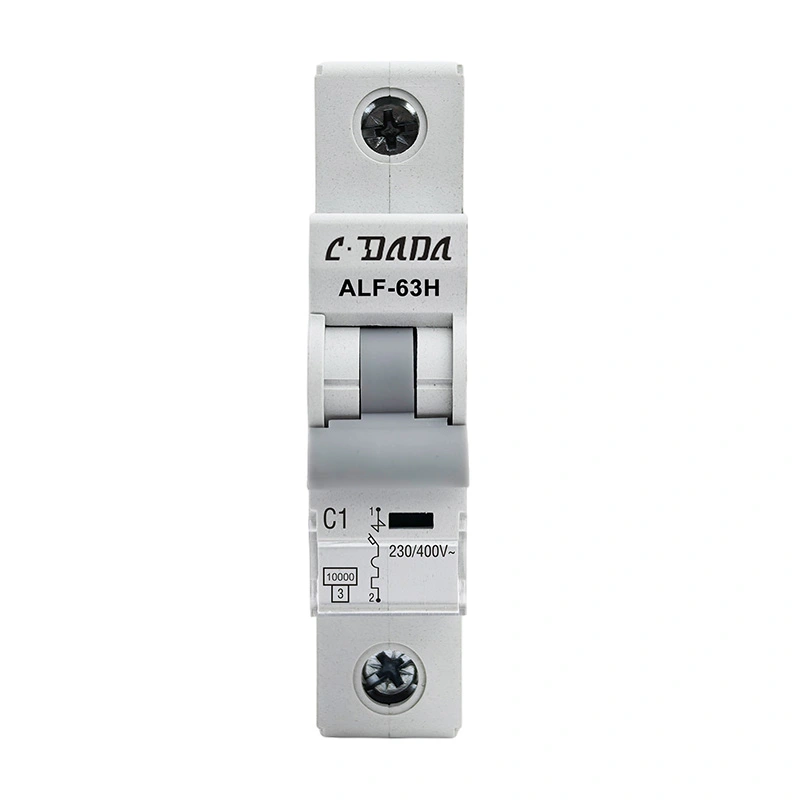

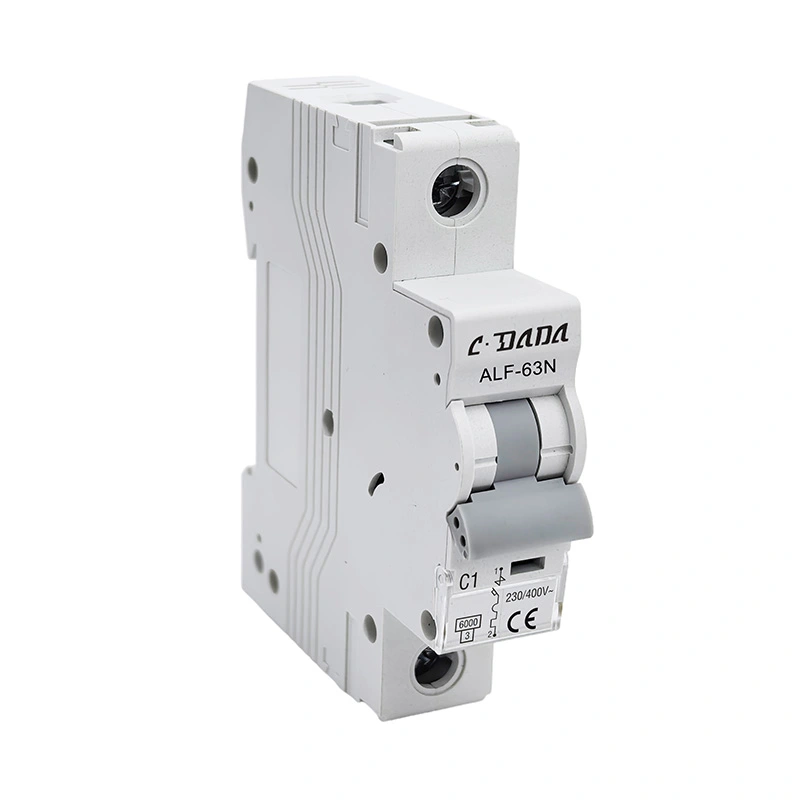

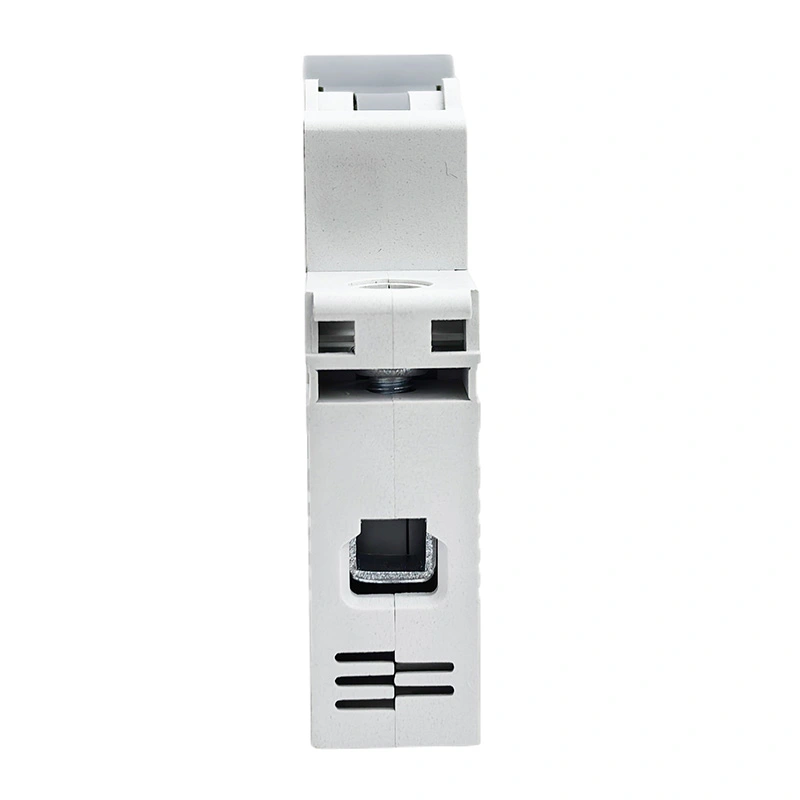

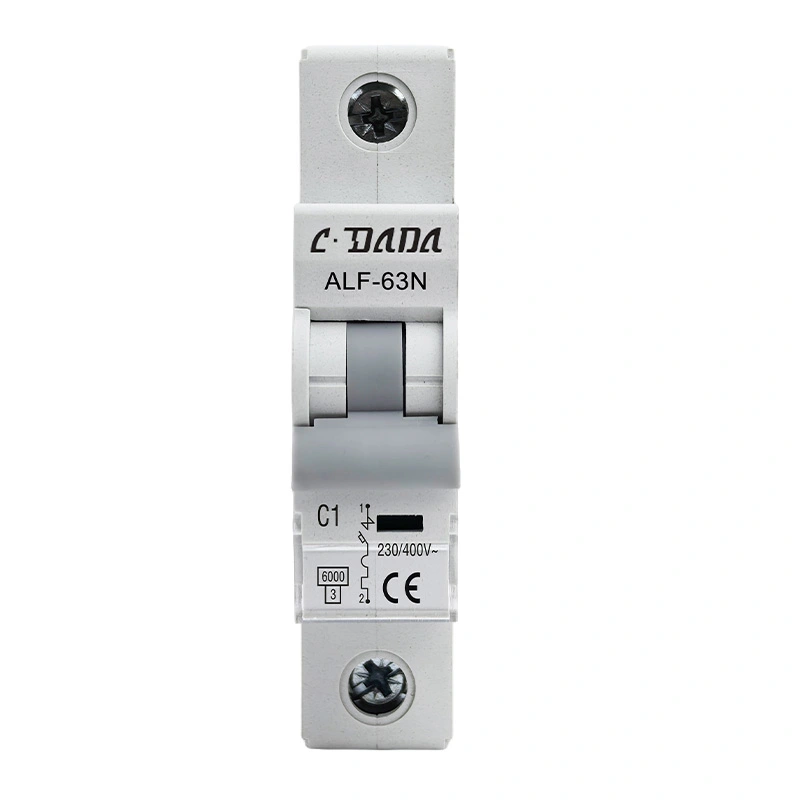

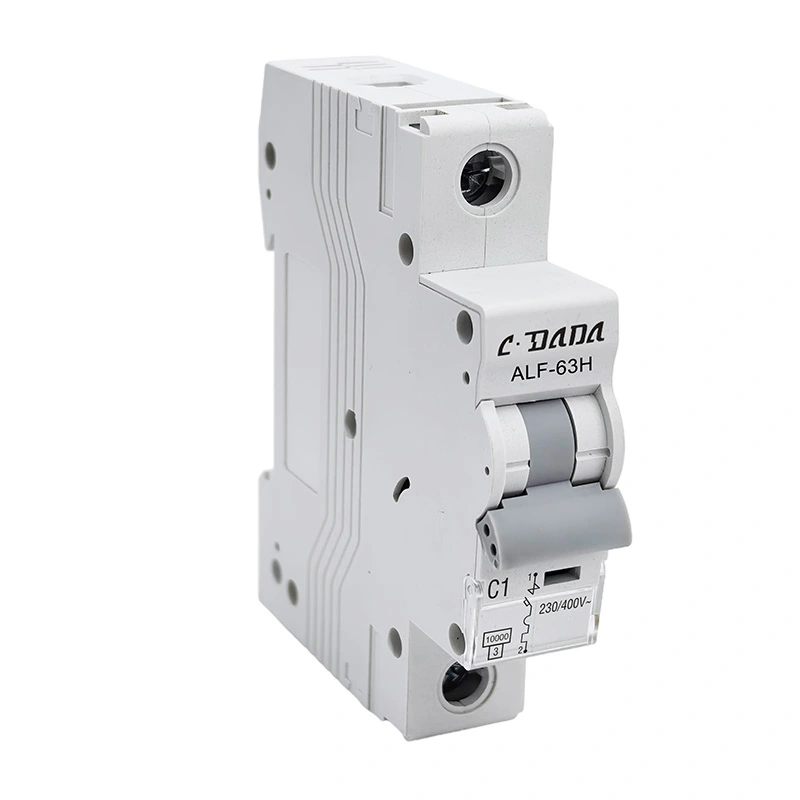

6KA 10kA మినియేచర్ సర్క్యూట్ బ్రేకర్

ALF-63N/H సిరీస్ హై బ్రేకింగ్ 6KA 10kA మినియేచర్ సర్క్యూట్ బ్రేకర్ (MCB), IEC60898 ప్రమాణానికి అనుగుణంగా ఉంటుంది, MCB విశ్వసనీయ పనితీరు, ఖచ్చితమైన రక్షణ పనితీరు, తక్కువ విడుదల సమయం మరియు అధిక విరామ సామర్థ్యం, ​​చిన్న వాల్యూమ్ వంటి లక్షణాలను కలిగి ఉంటుంది. ఇది కాంటాక్టర్లు, స్విచ్‌గేర్ మరియు ఎలక్ట్రిక్ ఉపకరణం యొక్క ఓవర్‌లోడ్‌లో విస్తృతంగా ఉపయోగించబడుతుంది.

CDADAని సంప్రదించండి మరియు మమ్మల్ని మీ తయారీదారుగా ఎంచుకోండి, మేము OEM/ODM సేవలను అందిస్తాము.

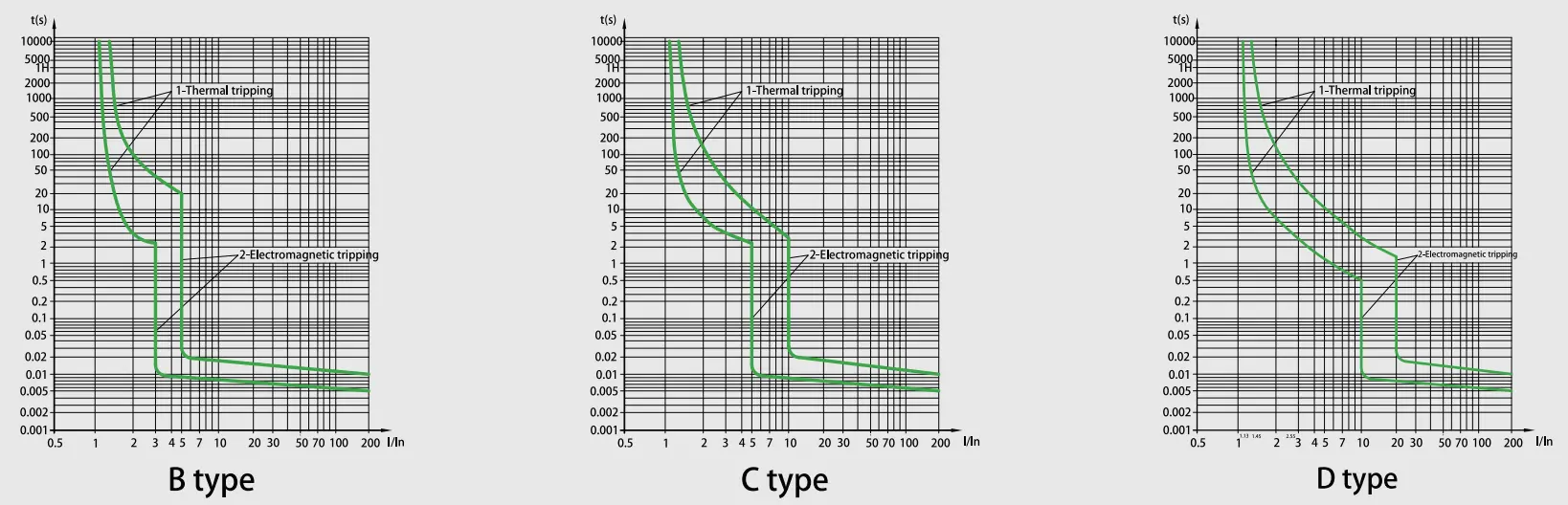

లక్షణ వక్రత

సాంకేతిక వివరణ

ALF-63N/H సిరీస్ 6KA 10kA మినియేచర్ సర్క్యూట్ బ్రేకర్
ప్రామాణికం	EN/IEC60898-1
బ్రేకింగ్ కెపాసిటీ(kA)	6,10
రక్షణ	ఓవర్లోడ్ మరియు షార్ట్ సర్క్యూట్కు వ్యతిరేకంగా
రేటింగ్ కరెంట్(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
రేట్ చేయబడిన వోల్టేజ్(V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
రేట్ చేయబడిన ప్రేరణ వోల్టేజ్ Uimp(kV)ని తట్టుకుంటుంది	4
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ Ui(V)	500
శక్తి పరిమితి కాస్	3
పరిసర ఉష్ణోగ్రత(℃)	-25~+40,గరిష్టంగా.95% తేమ
థర్మల్ ఆపరేటింగ్ పరిమితి	1.13xln ఒక గంటలోపు ట్రిప్పింగ్ లేదు
	ఒక గంటలోపు 1.45xIn ట్రిప్పింగ్
మాగ్నెర్టిక్ ఆపరేటింగ్	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
స్తంభాల సంఖ్య	1P,1P+N,2P,3P,3P+N మరియు 4P
యాత్ర రకం	థర్మల్/అయస్కాంత విడుదల
టెర్మినల్ సామర్థ్యం	16mm² ఫ్లెక్సిబుల్ లేదా 25mm² దృఢంగా 25A రేటింగ్‌లు
	25mm² ఫ్లెక్సిబుల్ లేదా 35mm² దృఢంగా 32A నుండి 63A రేటింగ్‌లు
రక్షణ డిగ్రీ	IP20
సంస్థాపన	35mm DIN రైలులో మౌంటు
వెడల్పు	స్తంభానికి 17.8మి.మీ

సర్క్యూట్ బ్రేకర్ విడుదల లక్షణం

నం.	విడుదల కరెంట్ (A)	ప్రారంభ స్థితి	పరీక్ష కరెంట్	పేర్కొన్న సమయం	ఫలితం పొందాలి	వ్యాఖ్యలు
1	1-63	చల్లని స్థితి	1.13ఇం	t≤1h	నాన్-ట్రిప్
2	1-63	మునుపటి పరీక్షలో	1.45లీ	t<1h	యాత్ర	5 సెకన్లలో స్థిరంగా పేర్కొన్న విలువకు కరెంట్‌ని సెట్ చేస్తోంది
3	లో≤32	చల్లని స్థితి	2.55 ఇం	1సె	యాత్ర
	లో>32
4	1-63	చల్లని స్థితి	3ఇన్	t≤0.1s	నాన్-ట్రిప్	B రకం
			5ఇన్	t<0.1సె	యాత్ర	B రకం
			5లో 10లీ	t≤0.1s	నాన్-ట్రిప్	సి రకం
			10లో	t<0.1సె	యాత్ర	సి రకం
			20లీ	t≤0.1s	నాన్-ట్రిప్	D రకం
				t<0.1సె	యాత్ర	D రకం

ఓర్పు (ఆపరేషన్స్)

వర్గం	ఆపరేషన్ సైకిల్స్	ఆపరేషన్ ఫ్రీక్వెన్సీ	రేట్ చేయబడిన కరెంట్
ఎలక్ట్రికల్ ఓర్పు	4000	240/గం	1-32
		120/గం	40-63
మెకానికల్ ఓర్పు	10000	240/గం	1-63

ఫీచర్లు

★ అల్ట్రా-హై షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ

అధునాతన ఆర్క్ నియంత్రణ సాంకేతికత పరిశ్రమ ప్రమాణాలతో పోల్చితే అధిక అంతరాయ సామర్థ్యాన్ని సాధిస్తుంది, విపరీతమైన తప్పు పరిస్థితులలో పారిశ్రామిక-స్థాయి విద్యుత్ వ్యవస్థలకు నమ్మకమైన రక్షణను అందిస్తుంది.

★ డ్యూయల్-మోడ్ కనెక్షన్ ఇంటర్‌ఫేస్

ఇంటిగ్రేటెడ్ హైబ్రిడ్ టెర్మినల్ డిజైన్ దృఢమైన బస్‌బార్ డాకింగ్ మరియు ఫ్లెక్సిబుల్ కేబుల్ బిగింపు రెండింటికి మద్దతు ఇస్తుంది, వైరింగ్ సమయాన్ని 40% తగ్గించేటప్పుడు విభిన్న ఇన్‌స్టాలేషన్ దృశ్యాలకు టూల్-ఫ్రీ అడాప్టేషన్‌ను అనుమతిస్తుంది.

★ దీర్ఘాయువు కోసం శక్తి-నిల్వ మెకానిజం

10,000 మెకానికల్ సైకిల్స్ ఎండ్యూరెన్స్‌తో స్ప్రింగ్-అసిస్టెడ్ ఆపరేటింగ్ సిస్టమ్, వేర్-కంపెన్సేషన్ టెక్నాలజీని కలిగి ఉంది

★ అధునాతన కాంపోజిట్ ఎన్‌క్లోజర్

ఫేమ్-రిటార్కాంట్, హీట్-రెసిస్టెంట్ మరియు ఇంపల్స్ ప్రూఫ్ ప్రాపర్టీస్‌తో కలిగి ఉన్న ఫాల్ట్ ఈవెంట్‌ల కోసం ఆర్క్-క్వెన్చింగ్ ఛాంబర్‌లను ఏకీకృతం చేస్తుంది.

★ డైనమిక్ కరెంట్-లిమిటింగ్ టోపోలాజీ

ఇంటెలిజెంట్ లెట్-త్రూ ఎనర్జీ సప్రెషన్ పీక్ ఫాల్ట్ కరెంట్‌లను 65-80% తగ్గిస్తుంది, 30% మొత్తం సిస్టమ్ ఖర్చు తగ్గింపు సంభావ్యతతో దిగువ పరికర స్పెసిఫికేషన్ ఆప్టిమైజేషన్‌ను ఎనేబుల్ చేస్తుంది.

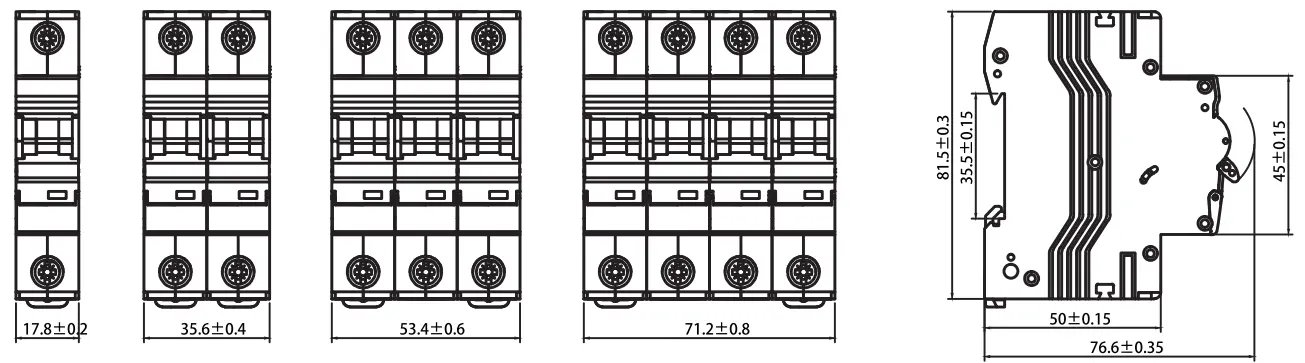

అవుట్‌లైన్ కొలతలు

అప్లికేషన్ దృశ్యాలు

★ నివాస: గృహ భద్రత కోసం వినియోగదారు యూనిట్లు మరియు పంపిణీ బోర్డులు.

★ పారిశ్రామిక: కాంటాక్టర్లు, స్విచ్ గేర్ మరియు భారీ ఎలక్ట్రిక్ ఉపకరణాల రక్షణ.

★ వాణిజ్యం: అధిక-బ్రేకింగ్ విశ్వసనీయత అవసరమయ్యే కార్యాలయ భవనాలు మరియు షాపింగ్ మాల్స్.

నాణ్యత నియంత్రణ & ప్రామాణిక పరీక్ష

★ IEC60898-1కి అనుగుణంగా ఉండేలా ప్రతి CDADA MCB కఠినమైన పరీక్షలకు లోనవుతుంది:

★ థర్మల్ ట్రిప్పింగ్ టెస్ట్: 1.13In (నాన్-ట్రిప్) మరియు 1.45In (1 గంటలోపు పర్యటన) వద్ద ధృవీకరించబడింది.

★ మాగ్నెటిక్ ట్రిప్పింగ్ టెస్ట్: B, C, మరియు D లక్షణాల కోసం ఖచ్చితమైన విడుదల పరీక్ష.

★ ఎలక్ట్రికల్ ఎండ్యూరెన్స్: 4,000 ఆపరేషన్ సైకిల్స్ కోసం పరీక్షించబడింది.

★ మెకానికల్ ఎండ్యూరెన్స్: 10,000 సైకిల్స్ కోసం వెరిఫై చేయబడింది.

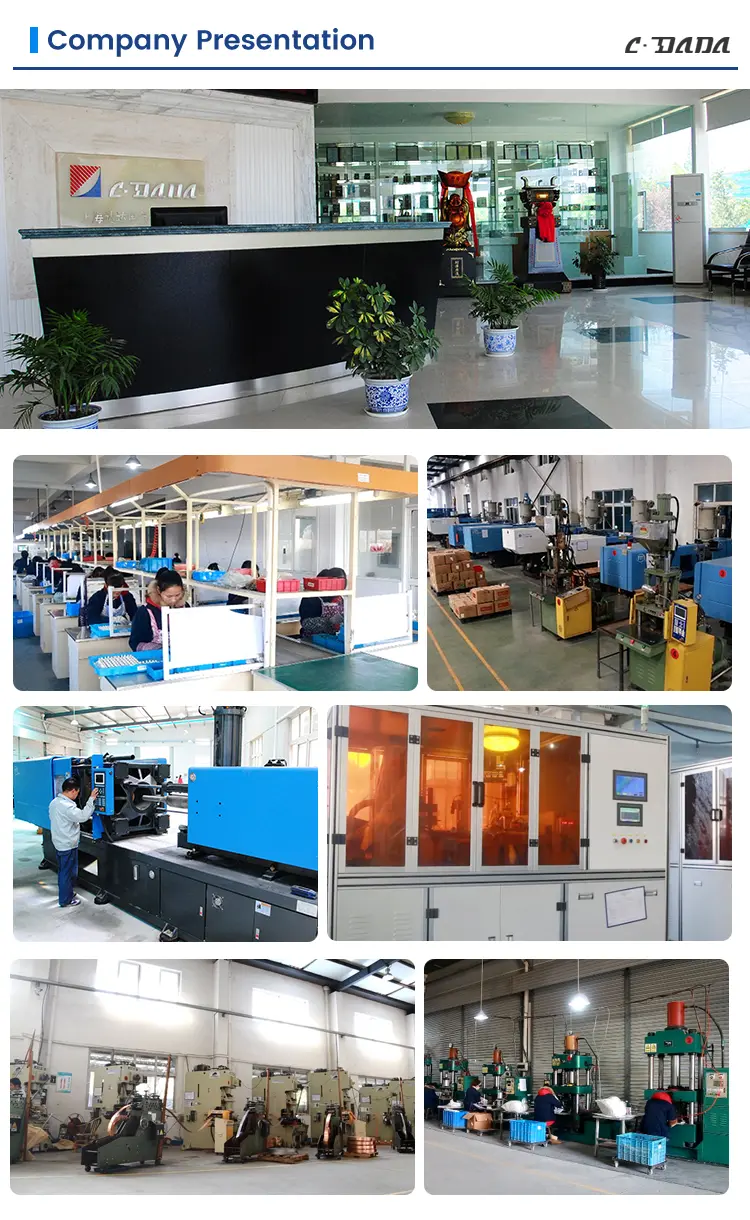

ఫ్యాక్టరీ బలం & మద్దతు

షాంఘై DADA ఎలక్ట్రిక్ కో., లిమిటెడ్ అధునాతన ఉత్పత్తి లైన్లు మరియు ప్రొఫెషనల్ ఇంజనీరింగ్ బృందంతో ప్రముఖ తయారీదారు. మేము అందిస్తాము:

★ గ్లోబల్ బ్రాండ్‌ల కోసం అనుకూలీకరించిన OEM/ODM సేవలు.

★ జీరో డిఫెక్ట్ డెలివరీని నిర్ధారించడానికి స్టేట్ ఆఫ్ ది ఆర్ట్ టెస్టింగ్ పరికరాలు.

★ గ్లోబల్ లాజిస్టిక్స్ సపోర్ట్: ఉత్పత్తులు ఖచ్చితమైన స్థితిలోకి వచ్చేలా సముద్రం మరియు వాయు రవాణా కోసం ఆప్టిమైజ్ చేసిన ప్యాకేజింగ్.
