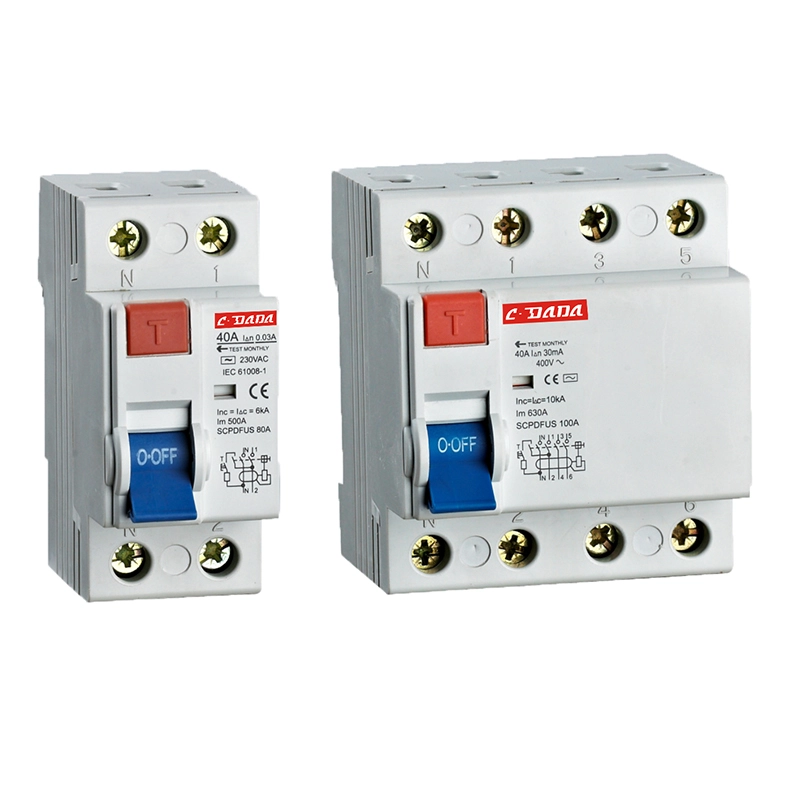

అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ అంటే ఏమిటి?

A అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్(RCCB) అనేది విద్యుత్ షాక్, అగ్ని ప్రమాదాలు మరియు లీకేజీ ప్రవాహాల నుండి ప్రజలను మరియు ఆస్తులను రక్షించడానికి రూపొందించబడిన ఒక క్లిష్టమైన విద్యుత్ భద్రతా పరికరం. ఆధునిక విద్యుత్ వ్యవస్థలలో, నివాస, వాణిజ్య మరియు పారిశ్రామిక లోడ్లు సంక్లిష్టంగా ఉంటాయి, సురక్షితమైన విద్యుత్ పంపిణీని నిర్ధారించడంలో RCCBలు ముఖ్యమైన పాత్ర పోషిస్తాయి. ఈ కథనం RCCBలు ఎలా పని చేస్తాయి, అవి ఎందుకు అవసరం, సరైన మోడల్‌ను ఎలా ఎంచుకోవాలి, సాధారణ ఇన్‌స్టాలేషన్ పద్ధతులు, నిర్వహణ చిట్కాలు మరియు వాస్తవ-ప్రపంచ అనువర్తనాలను అర్థం చేసుకోవడానికి సమగ్ర మార్గదర్శిని అందిస్తుంది. ఇది పాఠకులకు ఇబ్బంది ట్రిప్పింగ్, సరికాని సైజింగ్ మరియు సిస్టమ్ అనుకూలత సమస్యలు వంటి ఆచరణాత్మక నొప్పి పాయింట్‌లను పరిష్కరించడంలో సహాయపడుతుంది.

విషయ సూచిక

• 1. అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్‌కు పరిచయం
• 2. అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ ఎలా పనిచేస్తుంది
• 3. RCCBల రకాలు మరియు వాటి తేడాలు
• 4. కీ ప్రయోజనాలు మరియు రక్షణ మెకానిజమ్స్
• 5. RCCB vs MCB vs RCBO
• 6. సరైన RCCBని ఎలా ఎంచుకోవాలి
• 7. ఇన్‌స్టాలేషన్ మార్గదర్శకాలు మరియు ఉత్తమ పద్ధతులు
• 8. సాధారణ సమస్యలు మరియు ట్రబుల్షూటింగ్
• 9. నిర్వహణ మరియు పరీక్ష
• 10. వివిధ పరిశ్రమలలో అప్లికేషన్లు
• 11. భద్రతా ప్రమాణాలు మరియు వర్తింపు
• 12. తరచుగా అడిగే ప్రశ్నలు
• 13. ముగింపు

1. అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్‌కు పరిచయం

రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్ (RCCB) అనేది విద్యుత్ రక్షణ పరికరం, ఇది లైవ్ మరియు న్యూట్రల్ కరెంట్‌ల మధ్య అసమతుల్యతను గుర్తించినప్పుడల్లా సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేస్తుంది. ఈ అసమతుల్యత సాధారణంగా భూమికి ప్రవహించే లీకేజ్ కరెంట్‌ని సూచిస్తుంది, ఇది మానవులకు ప్రమాదకరమైనది లేదా విద్యుత్ మంటలకు దారితీయవచ్చు.

ప్రామాణిక రక్షణ పరికరాల వలె కాకుండా, RCCBలు ఓవర్‌లోడ్ లేదా షార్ట్ సర్క్యూట్ పరిస్థితుల నుండి రక్షించవు. బదులుగా, చిన్న లీకేజ్ కరెంట్‌లను గుర్తించడం ద్వారా వ్యక్తిగత భద్రతను నిర్ధారించడం వారి ప్రాథమిక పాత్ర-తరచుగా 30mA కంటే తక్కువగా ఉంటుంది.

2. అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ ఎలా పనిచేస్తుంది

రెసిడ్యువల్ కరెంట్ సర్క్యూట్ బ్రేకర్ యొక్క పని సూత్రం కిర్చోఫ్ యొక్క ప్రస్తుత చట్టంపై ఆధారపడి ఉంటుంది, ఇది సర్క్యూట్‌లోకి ప్రవేశించే కరెంట్ దానిని విడిచిపెట్టిన కరెంట్‌తో సమానంగా ఉండాలి. ఏదైనా తేడా ఉంటే, అది లీకేజీని సూచిస్తుంది.

RCCB లోపల, ప్రస్తుత ట్రాన్స్‌ఫార్మర్ లైవ్ మరియు న్యూట్రల్ కండక్టర్‌లను నిరంతరం పర్యవేక్షిస్తుంది. సాధారణ పరిస్థితుల్లో, అయస్కాంత క్షేత్రాలు ఒకదానికొకటి రద్దు చేస్తాయి. అయినప్పటికీ, లీకేజీ సంభవించినప్పుడు, అసమతుల్యత ట్రిప్ మెకానిజంను ప్రేరేపిస్తుంది.

• సాధారణ పరిస్థితి: లైవ్ కరెంట్ = న్యూట్రల్ కరెంట్
• తప్పు పరిస్థితి: లైవ్ కరెంట్ ≠ న్యూట్రల్ కరెంట్
• ట్రిప్ చర్య: సర్క్యూట్ తక్షణమే డిస్‌కనెక్ట్ అవుతుంది (మిల్లీసెకన్లు)

ఈ వేగవంతమైన ప్రతిస్పందన విద్యుత్ షాక్‌లను నివారించడంలో RCCBలను అత్యంత ప్రభావవంతంగా చేస్తుంది.

3. RCCBల రకాలు మరియు వాటి తేడాలు

వేర్వేరు అప్లికేషన్‌లకు వివిధ రకాల RCCBలు అవసరం. అత్యంత సాధారణ రకాల విచ్ఛిన్నం క్రింద ఉంది:

4. కీ ప్రయోజనాలు మరియు రక్షణ మెకానిజమ్స్

RCCBలు ఆధునిక ఎలక్ట్రికల్ సిస్టమ్‌లలో వాటిని అనివార్యమైన అనేక పొరల రక్షణను అందిస్తాయి:

• విద్యుత్ షాక్ రక్షణ:ఫాల్టీ సర్క్యూట్‌లను తక్షణమే డిస్‌కనెక్ట్ చేయడం ద్వారా ప్రాణాంతక ప్రమాదాలను నివారిస్తుంది.
• అగ్ని నివారణ:వైరింగ్‌ను వేడెక్కించే లీకేజ్ కరెంట్‌లను ఆపుతుంది.
• పరికరాల రక్షణ:భూమి లోపాల వల్ల కలిగే నష్టాన్ని తగ్గిస్తుంది.
• అధిక సున్నితత్వం:10-30mA కంటే తక్కువ లీకేజీని గుర్తిస్తుంది.
• వేగవంతమైన ప్రతిస్పందన సమయం:మిల్లీసెకన్లలో ప్రయాణాలు.

ఈ ప్రయోజనాలు రెసిడెన్షియల్ మరియు ఇండస్ట్రియల్ ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్‌లలో RCCBలను తప్పనిసరి చేస్తాయి.

5. RCCB vs MCB vs RCBO

చాలా మంది వినియోగదారులు RCCBలను MCBలు మరియు RCBOలతో గందరగోళపరిచారు. దిగువ పట్టిక తేడాలను స్పష్టం చేస్తుంది:

అనేక ఇన్‌స్టాలేషన్‌లలో, పూర్తి రక్షణను సాధించడానికి MCBలతో పాటు RCCBలు ఉపయోగించబడతాయి.

6. సరైన RCCBని ఎలా ఎంచుకోవాలి

భద్రత మరియు సిస్టమ్ సామర్థ్యాన్ని నిర్ధారించడానికి సరైన RCCBని ఎంచుకోవడం చాలా కీలకం. కింది కారకాలను పరిగణించండి:

• రేట్ చేయబడిన కరెంట్:సిస్టమ్ లోడ్‌తో సరిపోలండి (ఉదా., 25A, 40A, 63A).
• సున్నితత్వ స్థాయి:వ్యక్తిగత రక్షణ కోసం 30mA, అగ్ని రక్షణ కోసం 100mA–300mA.
• పోల్స్ సంఖ్య:సింగిల్-ఫేజ్ కోసం 2-పోల్, త్రీ-ఫేజ్ సిస్టమ్స్ కోసం 4-పోల్.
• రకం ఎంపిక:లోడ్ లక్షణాలపై ఆధారపడి AC, A, లేదా B.
• బ్రాండ్ విశ్వసనీయత:నిరూపితమైన భద్రతా రికార్డులతో ధృవీకరించబడిన తయారీదారులను ఎంచుకోండి.

7. ఇన్‌స్టాలేషన్ మార్గదర్శకాలు మరియు ఉత్తమ పద్ధతులు

RCCB పనితీరు కోసం సరైన సంస్థాపన అవసరం. సరికాని వైరింగ్ ఉపద్రవం ట్రిప్పింగ్ లేదా ట్రిప్ చేయడంలో వైఫల్యానికి దారితీస్తుంది.

• సరైన దశ మరియు తటస్థ కనెక్షన్‌ని నిర్ధారించుకోండి.
• ఫైనల్ సర్క్యూట్‌ల అప్‌స్ట్రీమ్‌లో RCCBని ఇన్‌స్టాల్ చేయండి.
• సర్క్యూట్ల మధ్య తటస్థ వైర్లను కలపడం మానుకోండి.
• పరీక్ష బటన్‌ని ఉపయోగించి ఇన్‌స్టాలేషన్ తర్వాత పరికరాన్ని పరీక్షించండి.
• స్థానిక విద్యుత్ సంకేతాలు మరియు ప్రమాణాలను అనుసరించండి.

8. సాధారణ సమస్యలు మరియు ట్రబుల్షూటింగ్

అధిక నాణ్యత గల RCCBలు కూడా సమస్యలను ఎదుర్కోవచ్చు. ఇక్కడ సాధారణ సమస్యలు మరియు పరిష్కారాలు ఉన్నాయి:

• ఇబ్బంది ట్రిప్పింగ్:తరచుగా బహుళ పరికరాల నుండి లీకేజ్ లేదా పేలవమైన ఇన్సులేషన్ కారణంగా సంభవిస్తుంది.
• రీసెట్ చేయడంలో వైఫల్యం:స్థిరమైన భూమి లోపాన్ని సూచించవచ్చు.
• పరీక్ష సమయంలో పర్యటన లేదు:పరికరం తప్పుగా ఉండవచ్చు మరియు భర్తీ అవసరం.
• వేడెక్కడం:వదులుగా ఉండే కనెక్షన్‌లు లేదా ఓవర్‌లోడ్ పరిస్థితుల వల్ల కలుగుతుంది.

9. నిర్వహణ మరియు పరీక్ష

క్రమబద్ధమైన నిర్వహణ RCCBల దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తుంది:

• ఆపరేషన్‌ని ధృవీకరించడానికి నెలవారీ పరీక్ష బటన్‌ను నొక్కండి.
• ఏటా వైరింగ్ కనెక్షన్లను తనిఖీ చేయండి.
• ప్రతి 8-10 సంవత్సరాలకు కాలం చెల్లిన పరికరాలను భర్తీ చేయండి.
• రంగు మారడం లేదా మండే సంకేతాల కోసం పర్యవేక్షించండి.

10. వివిధ పరిశ్రమలలో అప్లికేషన్లు

అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్లు వివిధ రంగాలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి:

• నివాస భవనాలు:వంటశాలలు, స్నానపు గదులు మరియు బహిరంగ సర్క్యూట్లు.
• వాణిజ్య సౌకర్యాలు:కార్యాలయాలు, మాల్స్ మరియు హోటళ్ళు.
• పారిశ్రామిక మొక్కలు:యంత్రాల రక్షణ మరియు నియంత్రణ ప్యానెల్లు.
• ఆరోగ్య సంరక్షణ:క్లిష్టమైన జీవిత-సహాయక వ్యవస్థలు మరియు ప్రయోగశాలలు.
• EV ఛార్జింగ్ స్టేషన్లు:హై-సెన్సిటివిటీ లీకేజ్ డిటెక్షన్.

11. భద్రతా ప్రమాణాలు మరియు వర్తింపు

విశ్వసనీయత మరియు పనితీరును నిర్ధారించడానికి RCCBలు తప్పనిసరిగా అంతర్జాతీయ భద్రతా ప్రమాణాలకు అనుగుణంగా ఉండాలి. ఈ ప్రమాణాలు ట్రిప్ సమయం, లీకేజ్ సెన్సిటివిటీ మరియు ఓర్పు పరీక్ష వంటి పారామితులను నిర్వచిస్తాయి.

వర్తింపు పరికరం తప్పు పరిస్థితులలో స్థిరంగా పని చేస్తుందని మరియు ప్రపంచ భద్రతా అంచనాలను అందజేస్తుందని నిర్ధారిస్తుంది.

12. తరచుగా అడిగే ప్రశ్నలు

Q1: షార్ట్ సర్క్యూట్‌ల నుండి RCCB రక్షణ కల్పిస్తుందా?
లేదు, ఇది భూమి లీకేజీకి వ్యతిరేకంగా మాత్రమే రక్షిస్తుంది. షార్ట్ సర్క్యూట్ రక్షణ కోసం MCBలు అవసరం.

Q2: నా RCCB ఎందుకు తరచుగా ప్రయాణిస్తుంది?
ఇది దోషపూరిత ఉపకరణాలు, ఇన్సులేషన్ సమస్యలు లేదా సంచిత లీకేజీ వల్ల కావచ్చు.

Q3: RCCB గ్రౌండింగ్ లేకుండా పని చేయగలదా?
ఇది సిఫార్సు చేయబడలేదు. సరైన గ్రౌండింగ్ సమర్థవంతమైన ఆపరేషన్ను నిర్ధారిస్తుంది.

Q4: RCCBలను ఎంత తరచుగా పరీక్షించాలి?
అంతర్నిర్మిత పరీక్ష బటన్‌ను ఉపయోగించి కనీసం నెలకు ఒకసారి.

Q5: RCCB జీవితకాలం ఎంత?
వినియోగ పరిస్థితులపై ఆధారపడి సాధారణంగా 8-10 సంవత్సరాలు.

13. ముగింపు

అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ ఏదైనా విద్యుత్ వ్యవస్థలో అత్యంత ముఖ్యమైన భద్రతా పరికరాలలో ఒకటి. ఇది లీకేజీ కరెంట్‌లను గుర్తించడం మరియు మిల్లీసెకన్లలో సర్క్యూట్‌లను డిస్‌కనెక్ట్ చేయడం ద్వారా ప్రాణాలను రక్షించే రక్షణను అందిస్తుంది. గృహాలు, కర్మాగారాలు లేదా వాణిజ్య భవనాల్లో ఉపయోగించినా, RCCBలు విద్యుత్ షాక్ మరియు అగ్ని ప్రమాదాల ప్రమాదాన్ని గణనీయంగా తగ్గిస్తాయి.

సరైన రకాన్ని ఎంచుకోవడం, సరిగ్గా ఇన్‌స్టాల్ చేయడం మరియు క్రమం తప్పకుండా నిర్వహించడం దీర్ఘకాలిక భద్రత మరియు సిస్టమ్ స్థిరత్వాన్ని నిర్ధారిస్తుంది. విద్యుత్ డిమాండ్లు పెరుగుతూనే ఉన్నందున, RCCBలు ఆధునిక విద్యుత్ పంపిణీ వ్యవస్థలలో ఒక ప్రాథమిక భాగం.

షాంఘై దాడా ఎలక్ట్రిక్ కో., లిమిటెడ్. విభిన్న పారిశ్రామిక మరియు నివాస అవసరాలను తీర్చే విశ్వసనీయ మరియు అధిక-నాణ్యత విద్యుత్ రక్షణ పరిష్కారాలను అందించడానికి కట్టుబడి ఉంది. అధునాతన ఉత్పాదక సామర్థ్యాలు మరియు ఖచ్చితమైన నాణ్యత నియంత్రణతో, మేము ప్రపంచ వినియోగదారుల కోసం సురక్షితమైన మరియు సమర్థవంతమైన విద్యుత్ పనితీరును నిర్ధారిస్తాము.

వృత్తిపరమైన సంప్రదింపులు మరియు ఉత్పత్తి విచారణల కోసం, సంకోచించకండిమమ్మల్ని సంప్రదించండినేడు.
