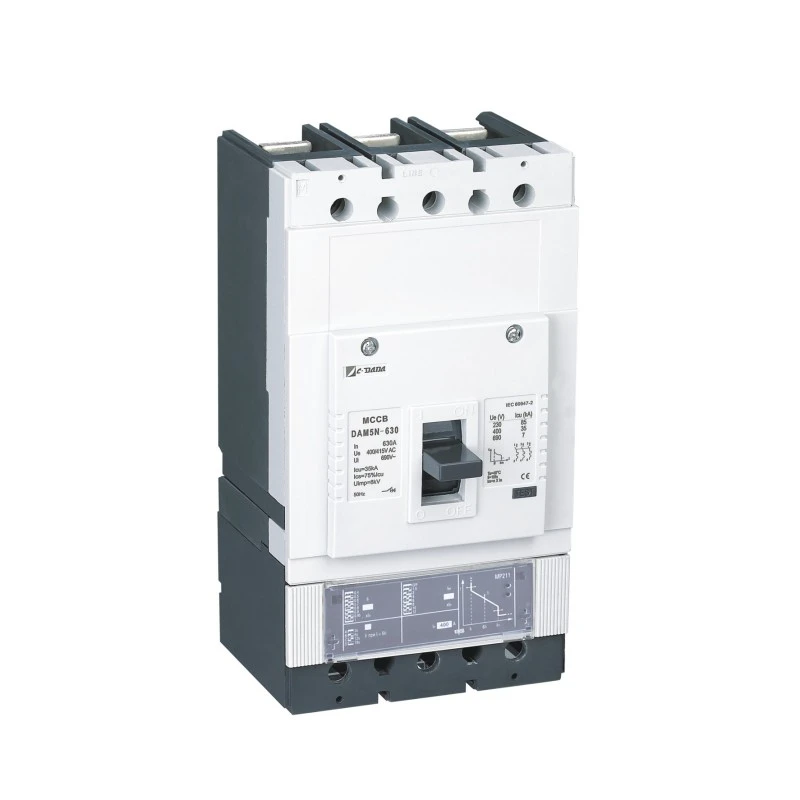

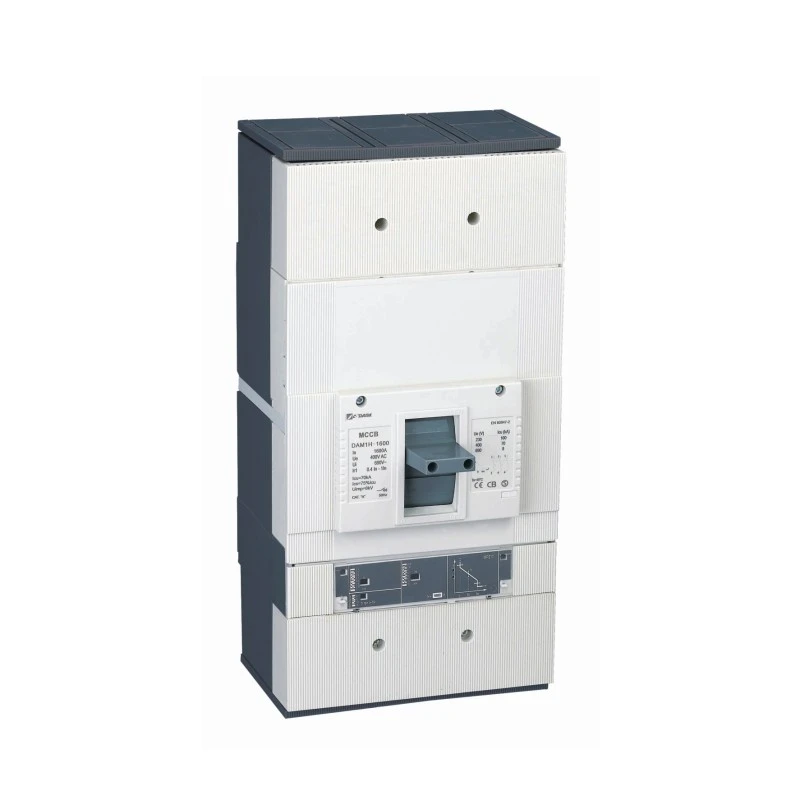

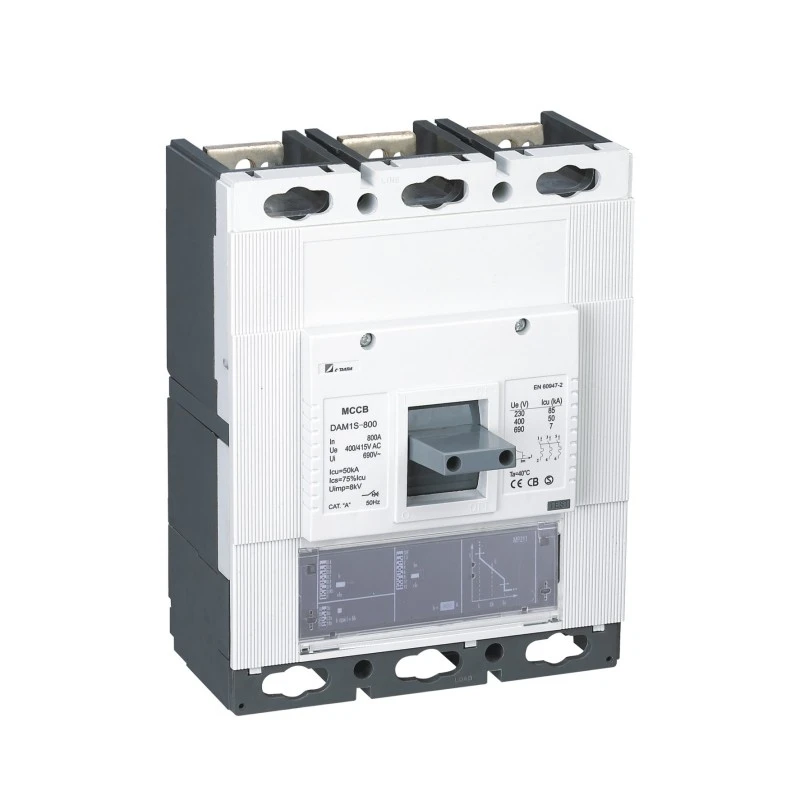

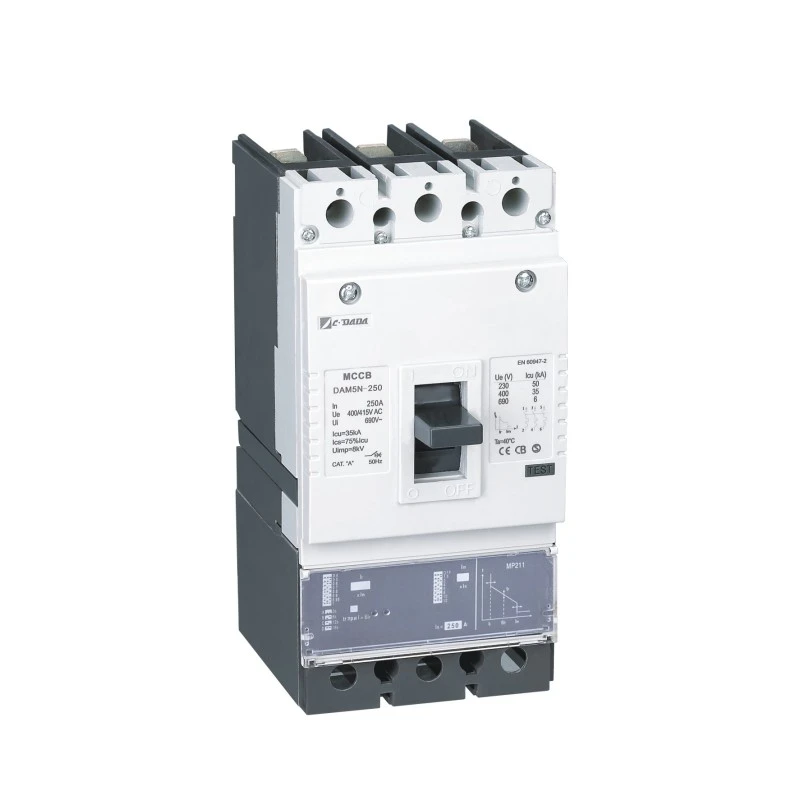

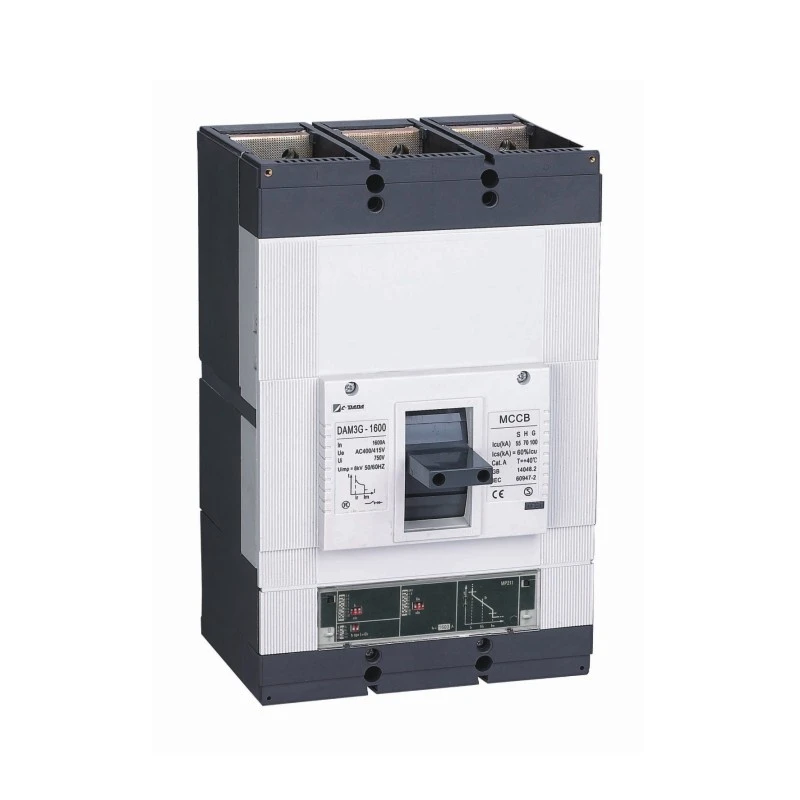

ఎలక్ట్రానిక్ టైప్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్

ఖచ్చితత్వం, తెలివితేటలు మరియు విశ్వసనీయత డిమాండ్ చేసే ఆధునిక పవర్ సిస్టమ్‌ల కోసం, షాంఘై DADA ఎలక్ట్రిక్ CO., LTD ద్వారా ఎలక్ట్రానిక్ టైప్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్. తక్కువ-వోల్టేజ్ రక్షణలో కొత్త ప్రమాణాన్ని సెట్ చేస్తుంది. సాంప్రదాయ థర్మల్-మాగ్నెటిక్ బ్రేకర్‌ల వలె కాకుండా, ఈ తెలివైన MCCB అత్యంత ఖచ్చితమైన, ప్రోగ్రామబుల్ ఓవర్‌కరెంట్ రక్షణను అందించడానికి మైక్రోప్రాసెసర్-ఆధారిత ఎలక్ట్రానిక్ ట్రిప్ యూనిట్‌ను ఉపయోగిస్తుంది-పరిసర ఉష్ణోగ్రత హెచ్చుతగ్గులకు రోగనిరోధక శక్తి.

40% నుండి 100% ఇన్ (థర్మల్) మరియు 1.5× నుండి 12× (మాగ్నెటిక్) వరకు సర్దుబాటు చేయగల సెట్టింగ్‌లతో, ఇది డేటా సెంటర్‌లు, ఇండస్ట్రియల్ ప్లాంట్లు, ఆసుపత్రులు మరియు పునరుత్పాదక ఇంధన వ్యవస్థలలో సంక్లిష్ట సమన్వయం కోసం సరిపోలని సౌలభ్యాన్ని అందిస్తుంది. 400V/415V వద్ద 100A నుండి 1600A వరకు రేట్ చేయబడింది, ఇది అధునాతన కార్యాచరణతో కాంపాక్ట్ డిజైన్‌ను మిళితం చేస్తుంది-మరియు ఎలక్ట్రానిక్స్ విఫలమైనప్పటికీ, తీవ్రమైన లోపాల సమయంలో ఫెయిల్-సేఫ్ డైరెక్ట్-ట్రిప్‌ను కలిగి ఉంటుంది.

ముఖ్య లక్షణాలు

మోడల్: CDADA DAM2 / DE సిరీస్ (ఎలక్ట్రానిక్ టైప్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్)

రకం: ఎలక్ట్రానిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్

పోల్స్: 3P / 4P

రేట్ చేయబడిన వోల్టేజ్ (Ue): 400V / 415V AC

రేట్ చేయబడిన ప్రస్తుత (లో): 100A - 1600A

ట్రిప్ యూనిట్: మైక్రోప్రాసెసర్ ఆధారిత ఎలక్ట్రానిక్ విడుదల

థర్మల్ అడ్జస్ట్‌మెంట్ (Ir): 40% - 100% ఇన్

అయస్కాంత సర్దుబాటు (Im): 1.5× – 12× In

ప్రయోజనాలు

★ విస్తృత పరిధి:100A నుండి 1600A(AC)

★ కాంపాక్ట్ కొలతలు

★ సర్దుబాటు థర్మల్ సెట్టింగ్(40-100%)ఇన్.

★ సర్దుబాటు అయస్కాంత అమరిక(1.5-12 సార్లు)లో.

★ పుష్ టు ట్రిప్ బటన్ ప్రొవిజన్.

★ ప్రధాన మరియు ఆర్సింగ్ పరిచయాలను వేరు చేయండి

★ విస్తృత శ్రేణి ఉపకరణాలు.

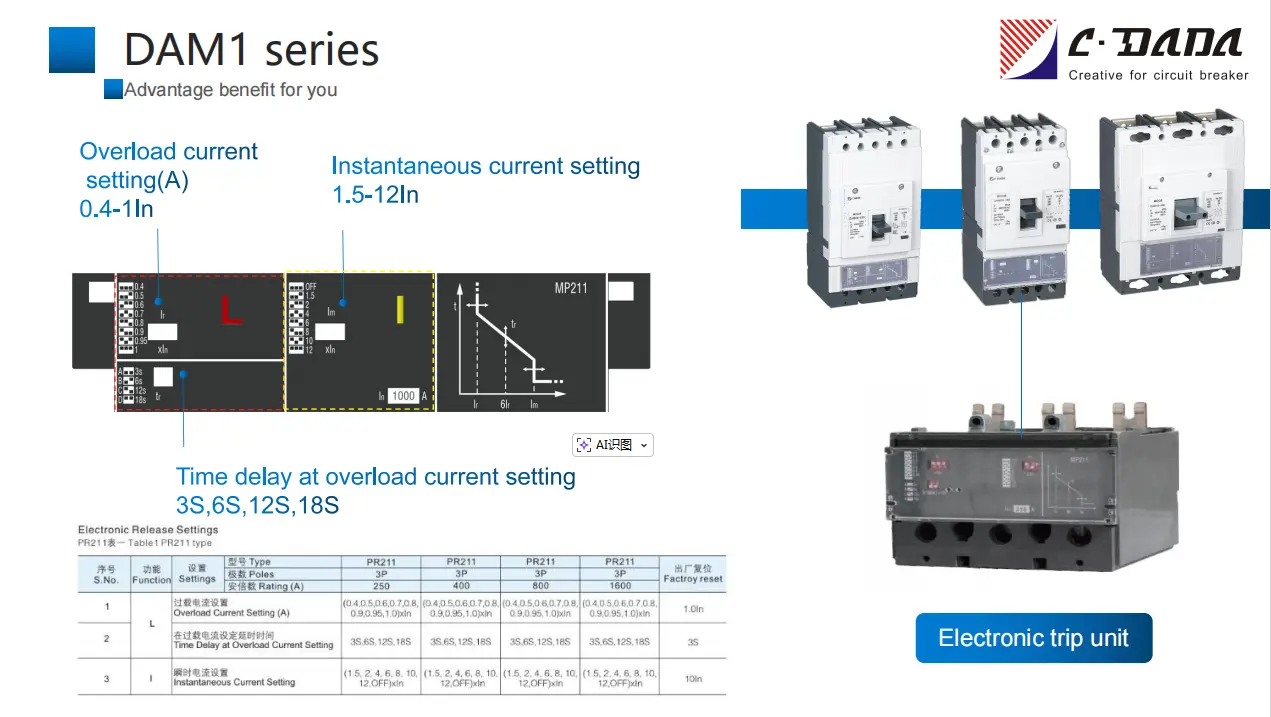

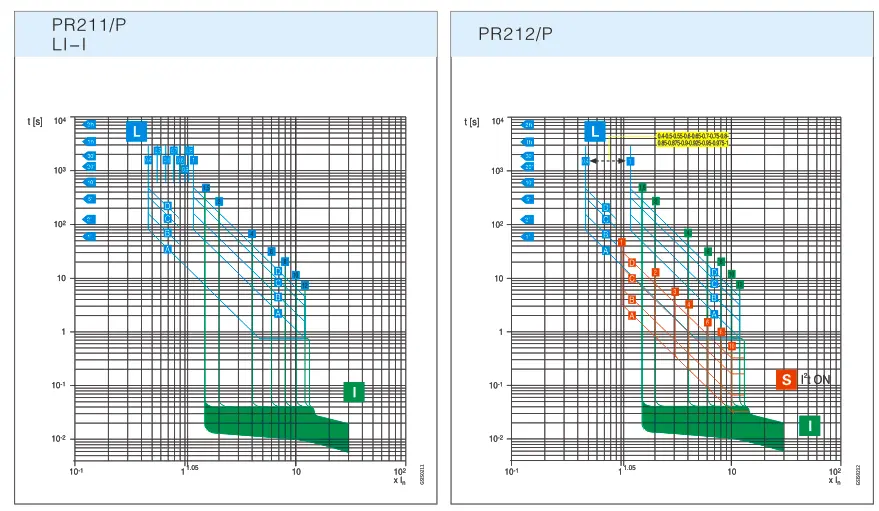

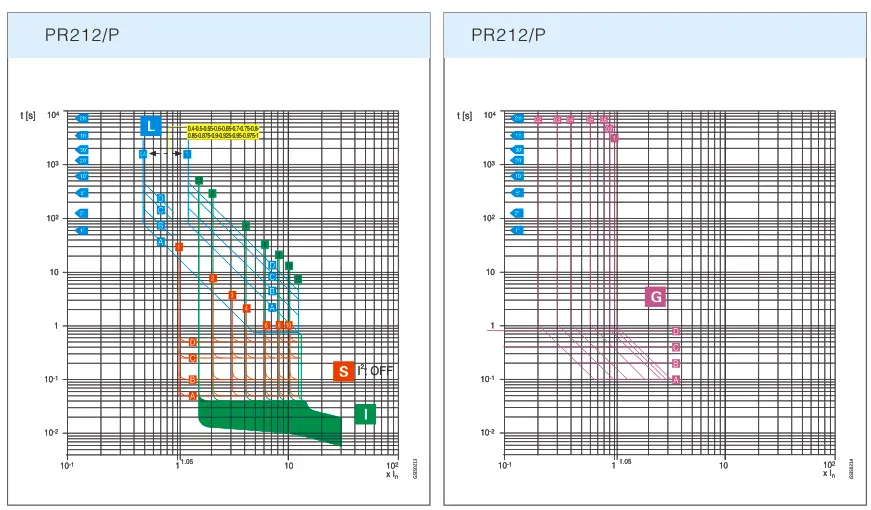

ఎలక్ట్రానిక్ విడుదల లక్షణ వక్రత

ఎలక్ట్రికల్ పారామితులు

టేబుల్ 1 PR211 రకం

స.నెం.

ఫంక్షన్

సెట్టింగ్‌లు

టైప్ చేయండి

PR211

PR211

PR211

PR211

ఫ్యాక్టరీ రీసెట్

పోల్స్

3P

3P

3P

3P

రేటింగ్ (A)

250

400

800

1600

1

L

ఓవర్‌లోడ్ కరెంట్ సెట్టింగ్ (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0ఇన్

2

ఓవర్‌లోడ్ కరెంట్ సెట్టింగ్‌లో సమయం ఆలస్యం

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

తక్షణ కరెంట్ సెట్టింగ్

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10లో

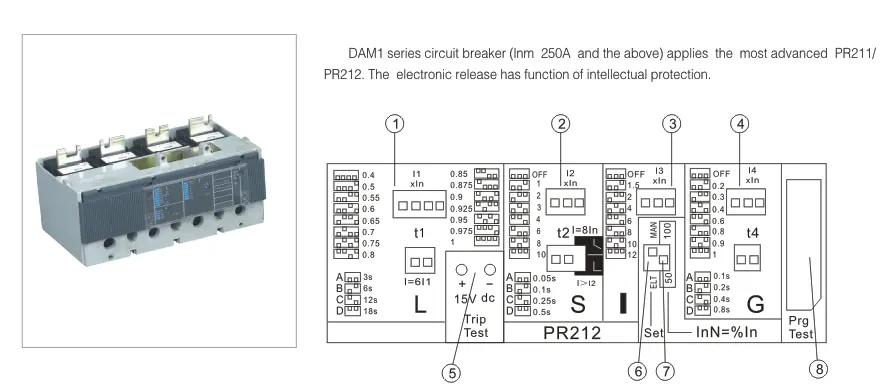

టేబుల్ 2 PR212 రకం

స.నెం.

ఫంక్షన్

సెట్టింగ్‌లు

టైప్ చేయండి

PR212

PR212

PR212

PR212

ఫ్యాక్టరీ రీసెట్

పోల్స్

3P

3P

3P

3P

రేటింగ్ (A)

250

400/630

800

1600

1

L

ఓవర్‌లోడ్ కరెంట్ సెట్టింగ్ (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0ఇన్

2

ఓవర్‌లోడ్ కరెంట్ సెట్టింగ్‌లో సమయం ఆలస్యం

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

షార్ట్ - సర్క్యూట్ కరెంట్ సెట్టింగ్ (A)

(1, 2, 3, 4, 6, 8, 10，OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

6ఇన్

4

షార్ట్ సర్క్యూట్ కరెంట్ సెట్టింగ్ వద్ద సమయం ఆలస్యం

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.05, 0.1, 0.25, 0.5

0.1సె

5

I

తక్షణ కరెంట్ సెట్టింగ్

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF) xIn

10లో

6

G

గ్రౌండ్ ఫాల్ట్ కరెంట్ సెట్టింగ్ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0ఇన్

7

గ్రౌండ్ ఫాల్ట్ సెట్టింగ్ వద్ద సమయం ఆలస్యం

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

ఎలక్ట్రిక్ లేదా ఎలక్ట్రానిక్ పారామితుల ఎంపిక

ఫంక్షన్ సెట్ (ELT/MAN మారండి)

9

జీరో లైన్ యొక్క డిప్ స్విచ్ యొక్క పారామితులను సెట్ చేయడానికి ఉపయోగించబడుతుంది

InN=%In, స్విచ్ 50/100

10

కనెక్షన్ కొలిచే పరికరం కోసం సాకెట్

ప్యానెల్ సాకెట్

ఎందుకు CDADA ఎలక్ట్రానిక్ MCCB ఎంచుకోవాలి?

★ ట్రూ ఇంటెలిజెన్స్, కేవలం ఆటోమేషన్ కాదు
మైక్రోప్రాసెసర్ నిరంతరంగా ప్రస్తుత తరంగ రూపాలను విశ్లేషిస్తుంది, ఖచ్చితమైన విలోమ-సమయం, నిర్దిష్ట-సమయం మరియు తక్షణ రక్షణను ఎనేబుల్ చేస్తుంది-వేడి లేదా వృద్ధాప్యం కారణంగా డ్రిఫ్ట్ లేకుండా.

★ ఫెయిల్-సేఫ్ డిజైన్
ఎలక్ట్రానిక్ సర్క్యూట్ విఫలమైనప్పటికీ, ఒక ప్రత్యక్ష విద్యుదయస్కాంత గొళ్ళెం తీవ్రమైన షార్ట్ సర్క్యూట్‌ల సమయంలో బ్రేకర్ ట్రిప్‌లను నిర్ధారిస్తుంది-IEC 60947-2 భద్రతా రిడెండెన్సీ అవసరాలను తీరుస్తుంది.

★ సుపీరియర్ కోఆర్డినేషన్
అల్ట్రా-వైడ్ అడ్జస్ట్‌మెంట్ పరిధులు (40–100% Ir, 1.5–12× Im) అప్‌స్ట్రీమ్/డౌన్‌స్ట్రీమ్ పరికరాలతో సంపూర్ణ సమన్వయాన్ని అనుమతిస్తాయి-అవుట్‌యేజ్ జోన్‌లను తగ్గించడం.

★ ఫ్యూచర్ ప్రూఫ్ ఇన్ఫ్రాస్ట్రక్చర్
బిల్డింగ్ మేనేజ్‌మెంట్ సిస్టమ్స్ (BMS) లేదా స్మార్ట్ గ్రిడ్‌లలో ఏకీకరణ కోసం ఐచ్ఛిక కమ్యూనికేషన్ మాడ్యూల్స్ (Modbus RTU, Profibus)తో అనుకూలమైనది.

★ గ్లోబల్ నాణ్యత, పోటీ ధర
అంతర్జాతీయ ధృవీకరణలతో షాంఘైలో ISO 9001 కింద తయారు చేయబడింది-ఆసియా వ్యయ సామర్థ్యంతో యూరోపియన్ స్థాయి పనితీరును అందిస్తోంది.

★ ఉత్పత్తి అభివృద్ధి, మెరుగుదల మరియు అనుకూలీకరణపై దృష్టి సారించిన 15 మంది ఇంజనీర్ల ప్రత్యేక బృందం మా వద్ద ఉంది.

ఆదర్శ అప్లికేషన్లు

డేటా కేంద్రాలు: ఖచ్చితమైన ఎంపిక ట్రిప్పింగ్‌తో క్యాస్కేడింగ్ వైఫల్యాలను నిరోధించండి

ఆసుపత్రులు: జీవిత-సహాయక వ్యవస్థల కోసం నిరంతరాయంగా విద్యుత్తును అందిస్తాయి

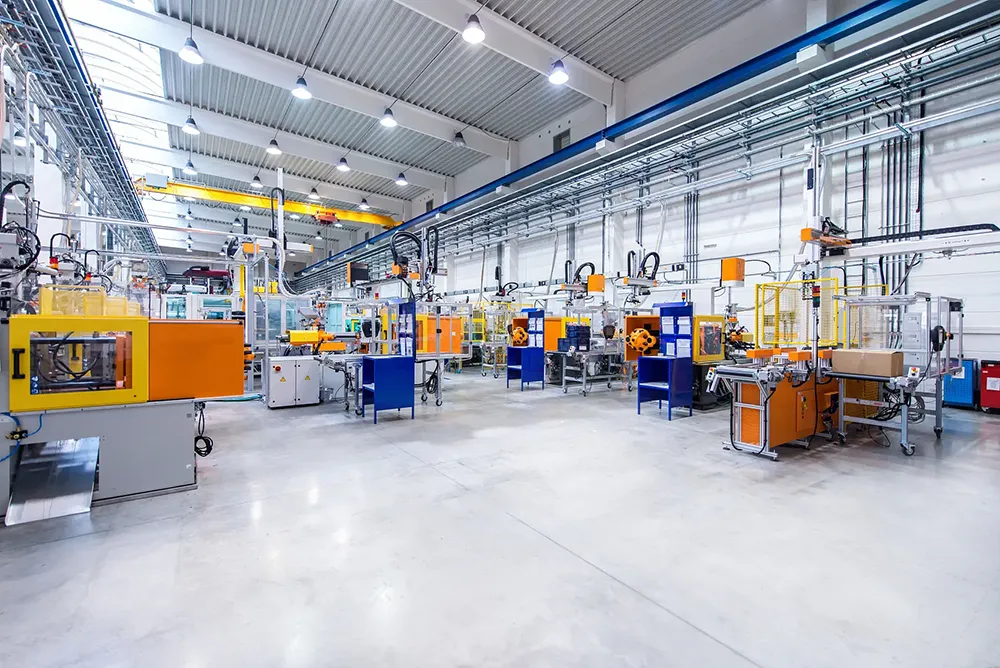

ఇండస్ట్రియల్ ఆటోమేషన్: VFDలు, సాఫ్ట్ స్టార్టర్స్ మరియు రోబోటిక్స్‌తో సమన్వయం చేసుకోండి

సౌర/పవన క్షేత్రాలు: వేరియబుల్ జనరేషన్ ప్రొఫైల్‌లకు అడాప్ట్ చేయండి

స్మార్ట్ కమర్షియల్ భవనాలు: అదనపు మీటర్లు లేకుండా శక్తి పర్యవేక్షణను ప్రారంభించండి

తరచుగా అడిగే ప్రశ్నలు (FAQ)

Q1: థర్మల్-మాగ్నెటిక్ నుండి ఎలక్ట్రానిక్ MCCBని ఏది భిన్నంగా చేస్తుంది?

A1: ఎలక్ట్రానిక్ టైప్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్‌లు కరెంట్‌ని విశ్లేషించడానికి మైక్రోప్రాసెసర్‌ను ఉపయోగిస్తాయి మరియు ట్రిగ్గర్‌లను అధిక ఖచ్చితత్వంతో చేస్తాయి. అవి పరిసర ఉష్ణోగ్రత ద్వారా ప్రభావితం కావు, విస్తృత సర్దుబాటు పరిధులను అందిస్తాయి మరియు బైమెటల్/సోలనోయిడ్-ఆధారిత థర్మల్-మాగ్నెటిక్ రకాలు కాకుండా లోడ్ డేటా లాగింగ్‌ను అందించగలవు.

Q2: 1600A ఎలక్ట్రానిక్ MCCB 4-పోల్ కాన్ఫిగరేషన్‌లో అందుబాటులో ఉందా?

A2: అవును—250A నుండి 1600A వరకు అన్ని CDADA ఎలక్ట్రానిక్ MCCBలు 3P మరియు 4P వెర్షన్‌లలో అందుబాటులో ఉన్నాయి.

Q3: షార్ట్ సర్క్యూట్ సమయంలో ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ విఫలమైతే ఏమి జరుగుతుంది?

A3: బ్రేకర్ మెకానికల్ బ్యాకప్‌ను కలిగి ఉంటుంది: విపరీతమైన ఫాల్ట్ కరెంట్‌ల సమయంలో (>12×In), మాగ్నెటిక్ లాచ్ డైరెక్ట్ ఓపెనింగ్‌ను ట్రిగ్గర్ చేస్తుంది-ఎలక్ట్రానిక్స్ ఆఫ్‌లైన్‌లో కూడా భద్రతను నిర్ధారిస్తుంది.

Q4: నేను నిజ-సమయ ప్రస్తుత విలువలను పర్యవేక్షించవచ్చా?

A4: అవును-ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ ఎనర్జీ మేనేజ్‌మెంట్‌కు ఉపయోగపడే ఎంపిక చేయగల సమయ విండోలలో (ఉదా. 24గం) తక్షణం, గరిష్టం, నిమి మరియు సగటు కరెంట్‌ని ప్రదర్శిస్తుంది.

Q5: ఇతర తెలివైన MCCB బ్రాండ్‌ల కంటే CDADAని ఎందుకు ఎంచుకోవాలి?

A5: CDADA ఆఫర్‌లు:

● నిజమైన ద్వంద్వ-శ్రేణి సర్దుబాటు (చాలా మంది పోటీదారులు Imని ≤10×కి పరిమితం చేస్తారు)

● ఫెయిల్-సేఫ్ మెకానికల్ బ్యాకప్ (అన్ని "ఎలక్ట్రానిక్" MCCBలు దీన్ని కలిగి ఉండవు)

● కాంపాక్ట్ పరిమాణం—మార్పు లేకుండా లెగసీ ప్యానెల్‌లకు సరిపోతుంది

● బలమైన గ్లోబల్ సర్టిఫికేషన్ పోర్ట్‌ఫోలియో (ASTA, KEMA, CE)

● ఆంగ్లంలో సాంకేతిక మద్దతుతో OEM-స్నేహపూర్వక ధర
