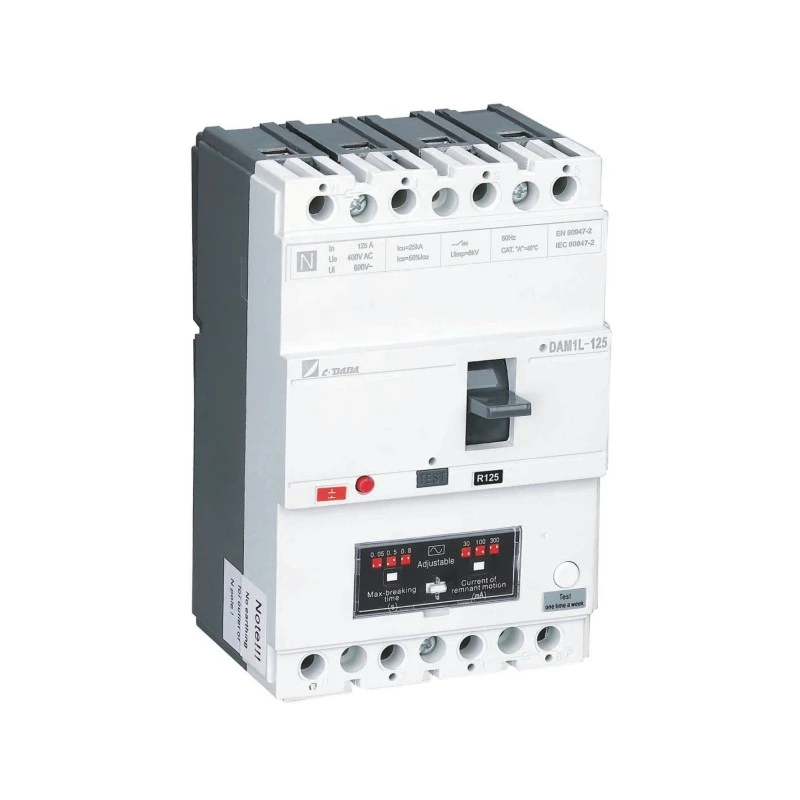

ఒకలీకేజీ రక్షణతో MCCBఒక సమన్వయ పరిష్కారంలో అవశేష కరెంట్ రక్షణతో సంప్రదాయ మౌల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ ఫంక్షన్‌లను మిళితం చేస్తుంది. వాణిజ్య భవనాలు, పారిశ్రామిక సౌకర్యాలు, పరికరాల తయారీదారులు మరియు ఎలక్ట్రికల్ కాంట్రాక్టర్ల కోసం, ఇది ఒక సాధారణ సవాలును పరిష్కరించగలదు: పవర్ సర్క్యూట్‌ను ఓవర్‌లోడ్‌లు మరియు షార్ట్ సర్క్యూట్‌ల నుండి రక్షించడం, అలాగే ప్రమాదకరమైన లీకేజీ కరెంట్‌ను గుర్తించడం.
కీ ఎక్కువ ఫంక్షన్‌లతో బ్రేకర్‌ను ఎంచుకోవడం కాదు. పరికరం తప్పనిసరిగా సిస్టమ్ వోల్టేజ్, రేటెడ్ కరెంట్, షార్ట్-సర్క్యూట్ పరిస్థితులు, పోల్ కాన్ఫిగరేషన్, లీకేజ్-కరెంట్ సెట్టింగ్, ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్ మరియు కోఆర్డినేషన్ అవసరాలకు సరిపోలాలి. ఈ గైడ్ సాంకేతికత ఎలా పని చేస్తుందో, అది ఏ సమస్యలను పరిష్కరిస్తుంది మరియు లీకేజ్ రక్షణతో MCCBని పేర్కొనే ముందు కొనుగోలుదారులు ఏమి ధృవీకరించాలో వివరిస్తుంది.
విషయ సూచిక
- 1. లీకేజ్ ప్రొటెక్షన్‌తో కూడిన MCCB అంటే ఏమిటి?
- 2. లీకేజ్ ప్రొటెక్షన్ ఎలా పని చేస్తుంది?
- 3. ఇది ఏ విద్యుత్ సమస్యలను పరిష్కరించగలదు?
- 4. MCCB మరియు లీకేజ్ ప్రొటెక్షన్‌ను ఎందుకు కలపాలి?
- 5. లీకేజ్ ప్రొటెక్షన్‌తో కూడిన MCCB ఎక్కడ ఉపయోగించబడుతుంది?
- 6. ఎంపికకు ముందు కొనుగోలుదారులు ఏమి తనిఖీ చేయాలి?
- 7. ముఖ్య పారామితులు వివరించబడ్డాయి
- 8. MCCB లీకేజ్ ప్రొటెక్షన్ vs. ప్రత్యేక రక్షణ పరికరాలు
- 9. సంస్థాపన మరియు నిర్వహణ పరిగణనలు
- 10. షాంఘై డాడా ఎలక్ట్రిక్ కో., లిమిటెడ్ మరియు లీకేజ్ ప్రొటెక్షన్ సొల్యూషన్స్
- 11. తరచుగా అడిగే ప్రశ్నలు
- 12. ముగింపు
1. లీకేజ్ ప్రొటెక్షన్‌తో కూడిన MCCB అంటే ఏమిటి?
మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్, సాధారణంగా MCCB అని పిలుస్తారు, ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్ వంటి పరిస్థితుల నుండి తక్కువ-వోల్టేజ్ ఎలక్ట్రికల్ సర్క్యూట్‌లను రక్షించడానికి రూపొందించబడింది. ప్రాథమిక రక్షణ స్విచ్ వలె కాకుండా, MCCB విస్తృత శ్రేణి ప్రస్తుత రేటింగ్‌లు మరియు అంతరాయం కలిగించే సామర్థ్యాలలో ఎంచుకోవచ్చు, ఇది వాణిజ్య మరియు పారిశ్రామిక పంపిణీ వ్యవస్థలకు అనుకూలంగా ఉంటుంది.
ఒకలీకేజీ రక్షణతో MCCBఈ సంప్రదాయ రక్షణ ఫంక్షన్లకు అవశేష కరెంట్ లేదా భూమి లీకేజీ గుర్తింపును జోడిస్తుంది. అసాధారణ లీకేజ్ కరెంట్ కనుగొనబడి, కాన్ఫిగర్ చేయబడిన ఆపరేటింగ్ స్థాయికి చేరుకున్నప్పుడు, రక్షణ యంత్రాంగం ఒక యాత్రను ప్రారంభించి, ప్రభావిత సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేయవచ్చు.
ఎలక్ట్రికల్ డిజైనర్లు అనవసరంగా సంక్లిష్టమైన ప్యానెల్ అమరికను సృష్టించకుండా అనేక పొరల రక్షణను కోరుకున్నప్పుడు ఈ కలయిక చాలా ఉపయోగకరంగా ఉంటుంది. వాణిజ్య ఉత్పత్తులు ఇంటిగ్రేటెడ్ MCCB-ప్లస్-అవశేష-కరెంట్ సొల్యూషన్‌లుగా లేదా అనుకూలమైన అవశేష కరెంట్ మాడ్యూల్‌లతో కలిపి MCCBలుగా అందుబాటులో ఉన్నాయి. IEC 60947-2 అవశేష కరెంట్ రక్షణను కలిగి ఉన్న సర్క్యూట్ బ్రేకర్ల కోసం అవసరాలను కలిగి ఉంటుంది, అయితే తయారీదారులు వేర్వేరు కాన్ఫిగరేషన్‌లు మరియు సర్దుబాటు పరిధులను అందించవచ్చు.
2. లీకేజ్ ప్రొటెక్షన్ ఎలా పని చేస్తుంది?
ఆరోగ్యకరమైన ఎలక్ట్రికల్ సర్క్యూట్‌లో, అవుట్‌గోయింగ్ కండక్టర్ల ద్వారా ప్రవహించే కరెంట్ సర్క్యూట్ ద్వారా తిరిగి వచ్చే కరెంట్‌తో సముచితంగా ఉండాలి. ఇన్సులేషన్ క్షీణత, కనెక్ట్ చేయబడిన పరికరాలు లేదా ఒక వ్యక్తి శక్తితో కూడిన భాగాన్ని సంప్రదించడం వంటి కరెంట్‌లో కొంత భాగం అనాలోచిత మార్గంలో ఉన్నప్పుడు లీకేజ్ పరిస్థితి ఏర్పడుతుంది.
లీకేజ్ రక్షణ ఈ అసమతుల్యతతో అనుబంధించబడిన అవశేష ప్రవాహాన్ని పర్యవేక్షిస్తుంది. కొలవబడిన అవశేష కరెంట్ పరికరం యొక్క కాన్ఫిగర్ చేయబడిన ఆపరేటింగ్ థ్రెషోల్డ్‌ను మించి ఉంటే, రక్షణ వ్యవస్థ MCCB మెకానిజంకు ట్రిప్ సిగ్నల్‌ను పంపుతుంది.
ఉత్పత్తి రూపకల్పనపై ఆధారపడి, లీకేజ్ రక్షణ సర్దుబాటు అవశేష ఆపరేటింగ్ కరెంట్, సమయం ఆలస్యం, పరీక్ష కార్యాచరణ, అలారం సూచన లేదా ఇతర పర్యవేక్షణ విధులను అందించవచ్చు. వాణిజ్యపరమైన MCCB లీకేజీ-రక్షణ ఉత్పత్తులు ఉద్దేశించిన అప్లికేషన్ ప్రకారం సున్నితత్వం మరియు ఆలస్యం సెట్టింగ్‌లు గణనీయంగా మారవచ్చని నిరూపిస్తున్నాయి.
ఓవర్‌లోడ్ రక్షణ నుండి ఇది ఎందుకు భిన్నంగా ఉంటుంది?
ఓవర్‌లోడ్ రక్షణ మరియు లీకేజీ రక్షణ వివిధ సమస్యలకు ప్రతిస్పందిస్తాయి. చాలా లోడ్‌లు కనెక్ట్ చేయబడినందున లేదా పరికరాలు దాని ఉద్దేశించిన సామర్థ్యానికి మించి పనిచేస్తున్నందున ఓవర్‌లోడ్ చేయబడిన సర్క్యూట్ అధిక కరెంట్‌ను డ్రా చేస్తుంది. లీకేజీ లోపం, అయితే, దాని ఉద్దేశించిన వాహక మార్గం నుండి కరెంట్ తప్పించుకోవడానికి సంబంధించినది.
అందువల్ల, ఓవర్‌లోడ్ రక్షణ సామర్థ్యాన్ని పెంచడం వలన స్వయంచాలకంగా తగిన లీకేజ్ రక్షణను అందించదు. ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌ను రూపొందించేటప్పుడు రెండు విధులను విడిగా పరిగణించాలి.
3. ఇది ఏ విద్యుత్ సమస్యలను పరిష్కరించగలదు?
కర్మాగారాలు, వాణిజ్య భవనాలు మరియు మౌలిక సదుపాయాల ప్రాజెక్టులలో ఉపయోగించే ఎలక్ట్రికల్ పరికరాలు డిమాండ్ పరిస్థితులలో చాలా కాలం పాటు పని చేయవచ్చు. తేమ, ధూళి, ఇన్సులేషన్ వృద్ధాప్యం, యాంత్రిక నష్టం, ఇన్‌స్టాలేషన్ లోపాలు మరియు పరికరాలు క్షీణించడం అన్నీ అసాధారణ ప్రస్తుత మార్గాలకు దోహదం చేస్తాయి.
దెబ్బతిన్న లేదా వృద్ధాప్య ఇన్సులేషన్ సంప్రదాయ షార్ట్ సర్క్యూట్ లాగా ప్రవర్తించని అనాలోచిత కరెంట్ మార్గాలను సృష్టించవచ్చు.
శీఘ్ర సర్క్యూట్ డిస్‌కనెక్ట్ అవసరమయ్యే లీకేజీ పరిస్థితులను గుర్తించడంలో అవశేష కరెంట్ రక్షణ సహాయపడుతుంది.
అనేక స్వతంత్ర భాగాలను ఉపయోగించడంతో పోలిస్తే రక్షణ విధులను కలపడం అమరికను సులభతరం చేస్తుంది.
వాస్తవ రక్షణ స్థాయి పూర్తి విద్యుత్ వ్యవస్థ, పరికర కాన్ఫిగరేషన్ మరియు సంస్థాపన పరిస్థితులపై ఆధారపడి ఉంటుంది. కాబట్టి లీకేజీ రక్షణతో కూడిన MCCBని ప్రతి విద్యుత్ ప్రమాదానికి సార్వత్రిక పరిష్కారంగా కాకుండా సరిగ్గా రూపొందించిన రక్షణ పథకంలో ఒక భాగంగా పరిగణించాలి.
4. MCCB మరియు లీకేజ్ ప్రొటెక్షన్‌ను ఎందుకు కలపాలి?
అనేక ఎలక్ట్రికల్ ప్రాజెక్ట్‌ల కోసం, సమన్వయ పరికర అమరికలో అనేక రక్షణ అవసరాలను పరిష్కరించగల సామర్థ్యం ప్రధాన ఆకర్షణ. ప్యానెల్ స్థలం, ఇన్‌స్టాలేషన్ సమయం మరియు సిస్టమ్ సమన్వయం ముఖ్యమైన చోట ఇది విలువైనది.
1. బహుళ రక్షణ విధులు
సరిగ్గా కాన్ఫిగర్ చేయబడిన పరికరం అదే రక్షణ నిర్మాణంలో ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు అవశేష-కరెంట్ రక్షణను అందిస్తుంది. ఇది ఇంజనీర్లకు ఫీడర్ లేదా డిస్ట్రిబ్యూషన్ సర్క్యూట్ కోసం నిర్వచించబడిన రక్షణ వ్యూహాన్ని ఏర్పాటు చేయడాన్ని సులభతరం చేస్తుంది.
2. మరింత సమర్థవంతమైన ప్యానెల్ డిజైన్
ఇంటిగ్రేటెడ్ లేదా దగ్గరగా సరిపోలిన రక్షణ భాగాలు ప్రత్యేక పరికరాలు, వైరింగ్ మరియు మౌంటు ఏర్పాట్ల అవసరాన్ని తగ్గించగలవు. అవశేష-ప్రస్తుత-రక్షిత MCCBల తయారీదారులు ప్రత్యేకంగా కాంపాక్ట్ ఇన్‌స్టాలేషన్ మరియు తగ్గిన కాంపోనెంట్ అవసరాలను ఆచరణాత్మక ప్రయోజనాలుగా హైలైట్ చేస్తారు.
3. సర్దుబాటు రక్షణ
కొన్ని ఉత్పత్తులు సర్దుబాటు చేయగల అవశేష కరెంట్ థ్రెషోల్డ్‌లు మరియు సమయ జాప్యాలను అందిస్తాయి. ఇది ప్రతి అప్లికేషన్ కోసం ఒక స్థిర సెట్టింగ్‌పై ఆధారపడే బదులు వివిధ సర్క్యూట్‌లకు రక్షణ అమరికను స్వీకరించడానికి అనుమతిస్తుంది.
4. సులభమైన సిస్టమ్ ప్లానింగ్
ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు లీకేజీ అవసరాలు కలిసి పరిగణించబడినప్పుడు, ఇంజనీర్లు స్వతంత్రంగా వ్యక్తిగత భాగాలను ఎంచుకునే బదులు పూర్తి రక్షణ వ్యూహాన్ని అంచనా వేయవచ్చు.
5. లీకేజ్ ప్రొటెక్షన్‌తో కూడిన MCCB ఎక్కడ ఉపయోగించబడుతుంది?
తగిన అప్లికేషన్ ఎలక్ట్రికల్ డిజైన్, స్థానిక అవసరాలు మరియు ఉత్పత్తి స్పెసిఫికేషన్‌లపై ఆధారపడి ఉంటుంది. సాధారణ అప్లికేషన్ ప్రాంతాలు:
- వాణిజ్య భవనాల పంపిణీ బోర్డులు
- పారిశ్రామిక విద్యుత్ పంపిణీ వ్యవస్థలు
- ఫ్యాక్టరీ ఉత్పత్తి పరికరాలు
- మోటార్ మరియు మెషినరీ ఫీడర్లు
- వర్క్‌షాప్‌లు మరియు తయారీ సౌకర్యాలు
- ఇన్‌ఫ్రాస్ట్రక్చర్ మరియు యుటిలిటీ ఇన్‌స్టాలేషన్‌లు
- భూమి లీకేజీ పర్యవేక్షణ అవసరమయ్యే విద్యుత్ పరికరాలు
- ప్యానెల్ స్థలం పరిమితంగా ఉన్న పంపిణీ వ్యవస్థలు
- సమన్వయ ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు అవశేష-కరెంట్ రక్షణ అవసరమయ్యే ప్రాజెక్ట్‌లు
MCCBలు పారిశ్రామిక మరియు వాణిజ్య పంపిణీలో విస్తృతంగా ఉపయోగించబడుతున్నాయి ఎందుకంటే వాటి ప్రస్తుత రేటింగ్‌లు మరియు అంతరాయం కలిగించే సామర్థ్యాలు చిన్న బ్రాంచ్-సర్క్యూట్ బ్రేకర్ల యొక్క సాధారణ పరిధికి మించి అప్లికేషన్‌లను కవర్ చేయగలవు.
6. ఎంపికకు ముందు కొనుగోలుదారులు ఏమి తనిఖీ చేయాలి?
రేట్ చేయబడిన ఆంపిరేజ్ ఆధారంగా మాత్రమే లీకేజీ రక్షణతో MCCBని ఎంచుకోవడం వలన ఇన్‌స్టాలేషన్ సమయంలో సమస్యలను సృష్టించవచ్చు. కొనుగోలుదారులు మోడల్‌ను నిర్ధారించే ముందు తయారీదారు లేదా ఎలక్ట్రికల్ ఇంజనీర్‌కు తగిన సిస్టమ్ సమాచారాన్ని అందించాలి.
- రేట్ చేయబడిన కరెంట్:ఆశించిన నిరంతర లోడ్‌ను నిర్ణయించండి మరియు పూర్తి సర్క్యూట్ డిజైన్ ఆధారంగా తగిన ప్రస్తుత రేటింగ్‌ను ఎంచుకోండి.
- ఆపరేటింగ్ వోల్టేజ్:సిస్టమ్ వోల్టేజ్‌ని మరియు ఉత్పత్తి ఉద్దేశించిన AC అప్లికేషన్‌కు అనుకూలంగా ఉందో లేదో నిర్ధారించండి.
- పోల్స్ సంఖ్య:సిస్టమ్‌కు 3P, 4P లేదా మరొక కాన్ఫిగరేషన్ అవసరమా అని తనిఖీ చేయండి.
- షార్ట్ సర్క్యూట్ సామర్థ్యం:అందుబాటులో ఉన్న ప్రాస్పెక్టివ్ ఫాల్ట్ కరెంట్‌ని ధృవీకరించండి మరియు బ్రేకర్‌కు తగిన అంతరాయ రేటింగ్ ఉందని నిర్ధారించుకోండి.
- లీకేజ్ సున్నితత్వం:ఉద్దేశించిన రక్షణ వ్యూహానికి అవసరమైన అవశేష ఆపరేటింగ్ కరెంట్‌ని నిర్ణయించండి.
- సమయం ఆలస్యం:అప్‌స్ట్రీమ్ లేదా డౌన్‌స్ట్రీమ్ పరికరాలతో సమన్వయం కోసం తక్షణ ఆపరేషన్ లేదా సమయం-ఆలస్యం ప్రతిస్పందన అవసరమా అని పరిగణించండి.
- సంస్థాపన పరిస్థితులు:పరిసర ఉష్ణోగ్రత, ఆవరణ, తేమ, ఎత్తు మరియు ఇతర సంబంధిత పర్యావరణ కారకాలను సమీక్షించండి.
- ప్రమాణాలు మరియు ధృవపత్రాలు:లక్ష్య విఫణిలో అవసరమైన ప్రమాణాలు మరియు ఆమోదాలను నిర్ధారించండి.
7. ముఖ్య పారామితులు వివరించబడ్డాయి
వివిధ MCCB లీకేజ్-ప్రొటెక్షన్ ఉత్పత్తులను పోల్చినప్పుడు క్రింది పారామితులు చాలా ముఖ్యమైనవి.
| పరామితి | వై ఇట్ మేటర్స్ | కొనుగోలుదారులు ఏమి నిర్ధారించాలి |
|---|---|---|
| రేట్ చేయబడిన ప్రస్తుత (లో) | సర్క్యూట్ బ్రేకర్ పేర్కొన్న పరిస్థితులలో తీసుకువెళ్లడానికి రూపొందించబడిన ప్రస్తుత స్థాయిని నిర్వచిస్తుంది. | సర్క్యూట్ లోడ్ మరియు కండక్టర్ డిజైన్‌కు బ్రేకర్‌ను సరిపోల్చండి. |
| రేట్ చేయబడిన వోల్టేజ్ (Ue) | అప్లికేషన్ కోసం విద్యుత్ ఆపరేటింగ్ వోల్టేజీని నిర్వచిస్తుంది. | సిస్టమ్ వోల్టేజ్‌తో అనుకూలతను నిర్ధారించండి. |
| బ్రేకింగ్ కెపాసిటీ | పేర్కొన్న పరీక్ష పరిస్థితులలో బ్రేకర్ సురక్షితంగా అంతరాయం కలిగించగల ఫాల్ట్ కరెంట్‌ని సూచిస్తుంది. | అందుబాటులో ఉన్న షార్ట్-సర్క్యూట్ కరెంట్‌తో ఉత్పత్తి రేటింగ్‌ను సరిపోల్చండి. |
| లీకేజ్ కరెంట్ సెట్టింగ్ | లీకేజ్ రక్షణ పనిచేసే అవశేష ప్రస్తుత స్థాయిని నిర్ణయిస్తుంది. | అవసరమైన సున్నితత్వం మరియు సర్దుబాటు పరిధిని నిర్ధారించండి. |
| సమయం ఆలస్యం | ఇతర రక్షణ పరికరాలతో లీకేజ్ రక్షణను సమన్వయం చేయడంలో సహాయపడుతుంది. | అవసరమైన ప్రతిస్పందన తక్షణమేనా లేదా ఆలస్యమా అని తనిఖీ చేయండి. |
| పోల్స్ సంఖ్య | ఏ కండక్టర్లు స్విచ్ చేయబడతాయో మరియు రక్షించబడతాయో నిర్ణయిస్తుంది. | 3P, 4P లేదా ఇతర అవసరమైన కాన్ఫిగరేషన్‌ని నిర్ధారించండి. |
| ప్రమాణాలు | ఉత్పత్తి పనితీరు మరియు పరీక్ష కోసం ఫ్రేమ్‌వర్క్‌ను అందిస్తుంది. | వర్తించే IEC, ప్రాంతీయ మరియు ప్రాజెక్ట్ అవసరాలను ధృవీకరించండి. |
ఉదాహరణకు, అవశేష-ప్రస్తుత రక్షణతో ప్రస్తుత వాణిజ్య ఉత్పత్తులు రేటెడ్ కరెంట్, పోల్ కాన్ఫిగరేషన్, ఆపరేటింగ్ వోల్టేజ్ మరియు బ్రేకింగ్ కెపాసిటీ యొక్క విభిన్న కలయికలను అందించవచ్చు. ఈ స్పెసిఫికేషన్‌లు ఎల్లప్పుడూ ఉత్పత్తి వర్గం నుండి మాత్రమే కాకుండా వాస్తవ ఉత్పత్తి డేటాషీట్‌కు వ్యతిరేకంగా తనిఖీ చేయబడాలి.
8. MCCB లీకేజ్ ప్రొటెక్షన్ vs. ప్రత్యేక రక్షణ పరికరాలు
సమీకృత మరియు ప్రత్యేక రక్షణ ఏర్పాట్లు రెండూ సాంకేతికంగా సముచితంగా ఉంటాయి. మెరుగైన కాన్ఫిగరేషన్ ప్రాజెక్ట్ యొక్క ఎలక్ట్రికల్ ఆర్కిటెక్చర్, స్థల అవసరాలు, సమన్వయ వ్యూహం మరియు సేకరణ ప్రాధాన్యతలపై ఆధారపడి ఉంటుంది.
| పరిశీలన | లీకేజీ రక్షణతో MCCB | ప్రత్యేక రక్షణ ఏర్పాట్లు |
|---|---|---|
| ప్యానెల్ లేఅవుట్ | కాంపాక్ట్ అమరికను అందించవచ్చు. | అదనపు మౌంటు స్థలం అవసరం కావచ్చు. |
| వైరింగ్ | ప్రత్యేక రక్షణ భాగాల మధ్య పరస్పర సంబంధాన్ని తగ్గించవచ్చు. | అదనపు వైరింగ్ మరియు సమన్వయం అవసరం కావచ్చు. |
| రక్షణ విధులు | సంయుక్త రక్షణ అమరిక చుట్టూ రూపొందించబడింది. | విధులు స్వతంత్రంగా ఎంచుకోవచ్చు. |
| నిర్వహణ | కొన్ని ప్రత్యేక భాగాలు తనిఖీని సులభతరం చేయవచ్చు. | డిజైన్‌పై ఆధారపడి వ్యక్తిగత భాగాలు విడిగా భర్తీ చేయబడతాయి. |
| అనుకూలీకరణ | అందుబాటులో ఉన్న బ్రేకర్ మరియు లీకేజ్-ప్రొటెక్షన్ కాన్ఫిగరేషన్‌లపై ఆధారపడి ఉంటుంది. | విభిన్న పరికరాలను కలపడం ద్వారా వశ్యతను అందించవచ్చు. |
ముఖ్యమైన విషయం ఏమిటంటే ఏకీకరణ అనేది స్వయంచాలకంగా అనుకూలత అని అర్థం కాదు. ఎంచుకున్న కలయిక ఇప్పటికీ సంస్థాపన యొక్క విద్యుత్ అవసరాలను తీర్చాలి.
9. సంస్థాపన మరియు నిర్వహణ పరిగణనలు
సరైన బ్రేకర్‌ను ఎంచుకోవడం ఎంత ముఖ్యమో సరైన ఇన్‌స్టాలేషన్ కూడా అంతే ముఖ్యం. వైరింగ్, గ్రౌండింగ్ అమరిక, సెట్టింగ్‌లు లేదా ఇన్‌స్టాలేషన్ వాతావరణం తప్పుగా ఉంటే, లీకేజీ రక్షణతో బాగా రూపొందించబడిన MCCB కూడా అనుకున్న పనితీరును అందించకపోవచ్చు.
వైరింగ్‌ను జాగ్రత్తగా తనిఖీ చేయండి
తయారీదారు యొక్క వైరింగ్ రేఖాచిత్రం మరియు ఇన్‌స్టాలేషన్ సూచనలను అనుసరించండి. అవశేష కరెంట్ డిటెక్షన్ సిస్టమ్ ఉద్దేశించిన విధంగా పనిచేయడానికి దశ మరియు తటస్థ కండక్టర్లు, వర్తించే చోట తప్పనిసరిగా సరిగ్గా అమర్చబడి ఉండాలి.
లీకేజ్ సెట్టింగ్‌ని ధృవీకరించండి
అందుబాటులో ఉన్న అతి తక్కువ లీకేజీ-కరెంట్ సెట్టింగ్ స్వయంచాలకంగా సముచితమని భావించవద్దు. సెట్టింగ్ ఉద్దేశించిన రక్షణ ఫంక్షన్ మరియు సర్క్యూట్ యొక్క విద్యుత్ లక్షణాలకు అనుగుణంగా ఉండాలి.
సెలెక్టివిటీని పరిగణించండి
పెద్ద పంపిణీ వ్యవస్థలు బహుళ రక్షణ పరికరాలను కలిగి ఉండవచ్చు. వారి ఆపరేటింగ్ లక్షణాలు కలిసి సమీక్షించబడాలి, తద్వారా సముచితమైన డౌన్‌స్ట్రీమ్ లోపం ఇన్‌స్టాలేషన్‌లో చాలా పెద్ద భాగాన్ని అనవసరంగా డిస్‌కనెక్ట్ చేయదు.
ఫంక్షనల్ టెస్టింగ్ జరుపుము
ఉత్పత్తి టెస్ట్ ఫంక్షన్‌ను అందించే చోట, తయారీదారు సిఫార్సు చేసిన విధానాన్ని మరియు ఇన్‌స్టాలేషన్‌కు వర్తించే అవసరాలను పరీక్షించడం అనుసరించాలి. కొన్ని అవశేష-ప్రస్తుత పరికరాలు పరీక్ష విధులు మరియు అదనపు పర్యవేక్షణ లక్షణాలను అందిస్తాయి.
10. షాంఘై డాడా ఎలక్ట్రిక్ కో., లిమిటెడ్ మరియు లీకేజ్ ప్రొటెక్షన్ సొల్యూషన్స్
షాంఘై DaDa ఎలక్ట్రిక్ కో., లిమిటెడ్. సంప్రదాయ సర్క్యూట్ రక్షణ మరియు లీకేజ్ రక్షణ కలిసి పనిచేయాల్సిన అప్లికేషన్‌ల కోసం రూపొందించబడిన MCCB పరిష్కారాలను అందిస్తుంది. దీని DAM1L సిరీస్ అనేది ఇంటిగ్రేటెడ్ రెసిడ్యూవల్ కరెంట్ ప్రొటెక్షన్‌తో కూడిన MCCBకి ఉదాహరణ, ఇది బిల్డింగ్ ఎలక్ట్రికల్ సిస్టమ్‌లు, ఇండస్ట్రియల్ సైట్‌లు మరియు ఇతర తక్కువ-వోల్టేజ్ డిస్ట్రిబ్యూషన్ ఎన్విరాన్‌మెంట్‌లతో సహా అప్లికేషన్‌ల కోసం రూపొందించబడింది.
ఉత్పత్తి సమాచారం నాలుగు-పోల్ నిర్మాణం, విస్తృత రేట్-ప్రస్తుత పరిధి మరియు సర్దుబాటు చేయగల భూమి-లీకేజ్ రక్షణ వంటి కాన్ఫిగరేషన్‌లను సూచిస్తుంది. మోడల్‌పై ఆధారపడి, లీకేజ్ ఆపరేటింగ్ కరెంట్‌ని నిర్దిష్ట పరిధిలో కాన్ఫిగర్ చేయవచ్చు, రక్షణ వ్యూహాన్ని వివిధ అప్లికేషన్‌లకు అనుగుణంగా మార్చడానికి అనుమతిస్తుంది.
విదేశీ కొనుగోలుదారులు, పంపిణీదారులు, ప్యానెల్ బిల్డర్‌లు మరియు ఎలక్ట్రికల్ కాంట్రాక్టర్ల కోసం, కొటేషన్‌ను అభ్యర్థించడానికి ముందు సరఫరాదారుకు ప్రాజెక్ట్ అవసరాలను అందించడం అత్యంత ఉపయోగకరమైన విధానం. ఉద్దేశించిన కాన్ఫిగరేషన్‌లో అవసరమైన కరెంట్ రేటింగ్, పోల్ అమరిక, లీకేజ్ సెట్టింగ్, బ్రేకింగ్ కెపాసిటీ మరియు సర్టిఫికేషన్ అందుబాటులో ఉన్నాయో లేదో నిర్ణయించడంలో ఇది సహాయపడుతుంది.
విచారణలో చేర్చవలసిన సమాచారం
- అవసరమైన రేట్ కరెంట్
- సిస్టమ్ వోల్టేజ్ మరియు ఫ్రీక్వెన్సీ
- స్తంభాల సంఖ్య
- అవసరమైన లీకేజ్-కరెంట్ సెన్సిటివిటీ
- అవసరమైన సమయం-ఆలస్యం ఫంక్షన్
- ఊహించిన షార్ట్-సర్క్యూట్ కరెంట్ లేదా అవసరమైన బ్రేకింగ్ సామర్థ్యం
- సంస్థాపన పర్యావరణం
- టార్గెట్ మార్కెట్ మరియు సర్టిఫికేషన్ అవసరాలు
- అవసరమైన పరిమాణం
- వర్తిస్తే OEM లేదా అనుకూలీకరించిన అవసరాలు
ప్రారంభంలో ఈ వివరాలను అందించడం వలన సాంకేతిక సమాచార మార్పిడిని మరింత సమర్థవంతంగా చేయవచ్చు మరియు తుది సంస్థాపనతో సరిపోలని బ్రేకర్‌ను ఎంచుకునే ప్రమాదాన్ని తగ్గించవచ్చు.
11. తరచుగా అడిగే ప్రశ్నలు
లీకేజ్ ప్రొటెక్షన్ అనాలోచిత కరెంట్ పాత్ వల్ల ఏర్పడే అవశేష కరెంట్‌ను గుర్తిస్తుంది మరియు కాన్ఫిగర్ చేయబడిన ఆపరేటింగ్ థ్రెషోల్డ్ చేరుకున్నప్పుడు బ్రేకర్ ట్రిప్పింగ్‌ను ప్రారంభించవచ్చు. ఇది సాంప్రదాయ ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణ నుండి భిన్నమైన పరిస్థితిని సూచిస్తుంది.
కాదు. సాధారణ MCCB ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణ వంటి విధులను అందిస్తుంది, అయితే లీకేజ్-రక్షిత కాన్ఫిగరేషన్ అవశేష-కరెంట్ గుర్తింపు మరియు రక్షణను జోడిస్తుంది.
విద్యుత్ ప్రమాదాలకు దోహదపడే నిర్దిష్ట అసాధారణ ప్రస్తుత మార్గాలను గుర్తించడంలో లీకేజ్ రక్షణ సహాయపడుతుంది. అయితే, అగ్ని నివారణ అనేది పూర్తి విద్యుత్ సంస్థాపన, పరికరాల పరిస్థితి, రక్షణ సెట్టింగ్‌లు మరియు వర్తించే భద్రతా చర్యలపై ఆధారపడి ఉంటుంది.
ప్రతి ఇన్‌స్టాలేషన్‌కు సరిపోయే ఏ ఒక్క సెట్టింగ్ లేదు. తగిన విలువ రక్షణ లక్ష్యం, సర్క్యూట్ లక్షణాలు, పరికరాలు మరియు వర్తించే విద్యుత్ అవసరాలపై ఆధారపడి ఉంటుంది. అమరికను అర్హత కలిగిన సిబ్బంది నిర్ణయించాలి.
MCCB కాన్ఫిగరేషన్ సాధారణంగా సంప్రదాయ సర్క్యూట్-బ్రేకర్ రక్షణ ఫంక్షన్‌ల చుట్టూ రూపొందించబడింది, అయితే ఖచ్చితమైన రక్షణ విధులు నిర్దిష్ట మోడల్ మరియు ట్రిప్-యూనిట్ కాన్ఫిగరేషన్‌పై ఆధారపడి ఉంటాయి. తయారీదారు యొక్క సాంకేతిక డాక్యుమెంటేషన్‌ను ఎల్లప్పుడూ ధృవీకరించండి.
IEC 60947-2 అనేది తక్కువ-వోల్టేజ్ సర్క్యూట్ బ్రేకర్‌లకు ముఖ్యమైన ప్రమాణం మరియు అవశేష కరెంట్ రక్షణను కలిగి ఉన్న సర్క్యూట్ బ్రేకర్‌లకు సంబంధించిన అవసరాలను కలిగి ఉంటుంది. ప్రాంతీయ ప్రమాణాలు మరియు ప్రాజెక్ట్-నిర్దిష్ట అవసరాలు కూడా వర్తించవచ్చు.
అవును, పారిశ్రామిక పంపిణీ మరియు పరికరాల అనువర్తనాల్లో వాటి విద్యుత్ రేటింగ్‌లు, రక్షణ లక్షణాలు మరియు పర్యావరణ లక్షణాలు సంస్థాపనకు సరిపోలినప్పుడు తగిన నమూనాలను ఉపయోగించవచ్చు.
అవసరమైన కరెంట్, వోల్టేజ్, పోల్స్, బ్రేకింగ్ కెపాసిటీ, లీకేజ్-కరెంట్ సెట్టింగ్, సమయం-ఆలస్యం అవసరం, ఇన్‌స్టాలేషన్ పరిస్థితులు, పరిమాణం మరియు లక్ష్య ధృవీకరణను అందించండి. ఇది తగిన కాన్ఫిగరేషన్‌ను సిఫార్సు చేయడానికి తయారీదారుకు తగినంత సమాచారాన్ని అందిస్తుంది.
12. ముగింపు
లీకేజ్ ప్రొటెక్షన్‌తో కూడిన MCCB విద్యుత్ రక్షణ యొక్క రెండు ముఖ్యమైన ప్రాంతాలను సూచిస్తుంది: సంప్రదాయ ఓవర్‌కరెంట్ రక్షణ మరియు అవశేష కరెంట్‌ను గుర్తించడం. ఈ విధులను సమన్వయ పరిష్కారంలోకి తీసుకురావడం ద్వారా, విద్యుత్ భద్రత, ప్యానెల్ స్థలం మరియు సిస్టమ్ సమన్వయం ముఖ్యమైనవిగా ఉన్న విద్యుత్ పంపిణీ డిజైన్‌లను సులభతరం చేయడంలో ఇది సహాయపడుతుంది.
ఉత్పత్తి పేరుకు మించి చూడటం చాలా ముఖ్యమైన దశ. రేటెడ్ కరెంట్, ఆపరేటింగ్ వోల్టేజ్, బ్రేకింగ్ కెపాసిటీ, పోల్ కాన్ఫిగరేషన్, లీకేజ్ సెన్సిటివిటీ, టైమ్ జాప్యం, ఇన్‌స్టాలేషన్ పరిస్థితులు మరియు వర్తించే ప్రమాణాలు అన్నీ నిర్దిష్ట MCCB ప్రాజెక్ట్‌కి సముచితంగా ఉందో లేదో ప్రభావితం చేస్తాయి.
వాణిజ్య భవనాలు, పారిశ్రామిక సౌకర్యాలు, పంపిణీ ప్యానెల్‌లు లేదా OEM అప్లికేషన్‌ల కోసం లీకేజీ-రక్షిత MCCBలను మూల్యాంకనం చేసే కొనుగోలుదారుల కోసం, వాస్తవ విద్యుత్ అవసరాల నుండి నేరుగా పని చేయడం సరైన కాన్ఫిగరేషన్‌ను గుర్తించడానికి అత్యంత నమ్మదగిన మార్గం.
