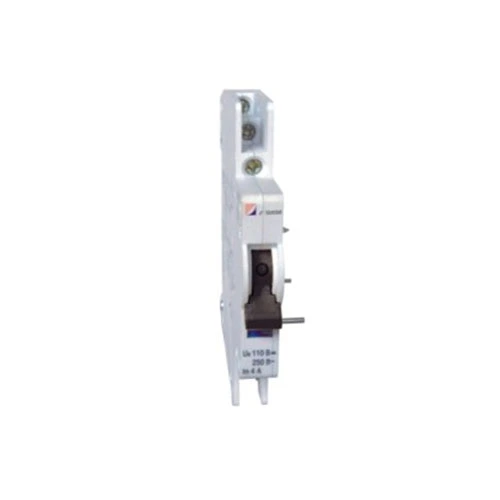

MCB అలారం మరియు సహాయక సంప్రదింపులు

CDADA అనేది 40+ సంవత్సరాల అనుభవం కలిగిన తయారీదారు మరియు సరఫరాదారు, ప్యానెల్ ఆపరేటర్‌లు ట్రిప్డ్ బ్రేకర్‌ను కోల్పోయే అనేక ప్రాజెక్ట్‌లను మేము చూశాము-ఇది చాలా ఆలస్యం అయ్యే వరకు. అందుకే మేము CDADA MCB అలారం మరియు సహాయక సంప్రదింపు (DAB7-FL)ని రూపొందించాము: ఒక మాడ్యూల్-బ్రేకర్ పొజిషన్ (ఆన్/ఆఫ్) మరియు ట్రిప్ రీజన్ (ఓవర్‌లోడ్/షార్ట్-సర్క్యూట్)లో మీకు రెండు క్లిష్టమైన సంకేతాలను అందించే స్మార్ట్, స్పేస్-సేవింగ్ సొల్యూషన్.

మా సలహా: మీ నియంత్రణ వ్యవస్థ మాన్యువల్ ఆఫ్ మరియు ఫాల్ట్ ట్రిప్ మధ్య తేడాను గుర్తించాల్సిన అవసరం ఉన్నట్లయితే, మీరు తప్పక పేర్కొనవలసిన అనుబంధం ఇదే. ప్రామాణిక సహాయక పరిచయాలు మాత్రమే వ్యత్యాసాన్ని చెప్పలేవు-కాని మాది చేయగలదు.

డ్యూయల్-ఫంక్షన్ డిజైన్: ఒక మాడ్యూల్, రెండు సిగ్నల్స్

CDADA MCB అలారం & సహాయక సంపర్కం తెలివైన మెకానికల్ సెలెక్టర్‌తో రెండు స్వతంత్ర బదిలీ పరిచయాలను కలిగి ఉంది:

★ "A" వద్ద పసుపు సూచిక: రెండు పరిచయాలు సహాయక పరిచయాలుగా పనిచేస్తాయి → సిగ్నల్ MCB ఆన్/ఆఫ్ స్థితి

★ "AL" వద్ద పసుపు సూచిక:

★ ఎడమ పరిచయం = సహాయక (ఆన్/ఆఫ్ స్థితి)

★ కుడి పరిచయం = అలారం (తప్పు కారణంగా MCB ట్రిప్‌లు చేసినప్పుడు మాత్రమే యాక్టివేట్ అవుతుంది)

★ దీని అర్థం మీరు వైర్ చేయవచ్చు:

★ "పవర్ ఆన్" చూపించడానికి గ్రీన్ లైట్

★ "ఫాల్ట్ అలారం"ని ట్రిగ్గర్ చేయడానికి రెడ్ లైట్ లేదా PLC ఇన్‌పుట్

★ మీ DAB7-63 MCBలో ఒకే యాడ్-ఆన్ మాడ్యూల్ నుండి అన్నీ.

సాంకేతిక లక్షణాలు

ముఖ్యమైనది: ఈ అనుబంధాన్ని స్వతంత్రంగా ఉపయోగించలేరు-దీనిని నేరుగా DAB7-63 MCBలో మౌంట్ చేయాలి.

ఇన్‌స్టాలేషన్ గైడ్ (మా ఫీల్డ్ ఇంజనీర్ల నుండి)

★ సురక్షితమైన, నమ్మదగిన ఆపరేషన్ కోసం ఈ దశలను అనుసరించండి:

★ సంస్థాపనకు ముందు సర్క్యూట్‌ను పవర్ ఆఫ్ చేయండి.

★ DAB7-FL మాడ్యూల్ క్లిక్ చేసే వరకు DAB7-63 MCB ఎడమ వైపుకు స్లయిడ్ చేయండి.

★ చేర్చబడిన ద్విపార్శ్వ టేప్‌తో (వైబ్రేషన్ రెసిస్టెన్స్ కోసం) సురక్షితం చేయండి.

★ 4 టెర్మినల్‌లకు వైర్‌లను కనెక్ట్ చేయండి (ప్రతి పరిచయ సమూహానికి 2):

★ సహాయక (స్టేటస్) కోసం ఎడమ జతని ఉపయోగించండి

★ అలారం కోసం కుడి జతని ఉపయోగించండి (ట్రిప్ డిటెక్షన్)

★ మీకు ఫాల్ట్ అలారం ఫంక్షనాలిటీ అవసరమైతే ఎల్లో సెలెక్టర్‌ని "AL"కి సెట్ చేయండి.

★ పరీక్ష: MCBని మాన్యువల్‌గా ట్రిప్ చేయండి- తప్పు ట్రిప్ సమయంలో అలారం పరిచయం మాత్రమే స్థితిని మార్చాలి.

★ ప్రో చిట్కా: మీ వైర్లను స్పష్టంగా లేబుల్ చేయండి! చాలా మంది సాంకేతిక నిపుణులు ఆక్సిలరీ వర్సెస్ అలారం సంకేతాలను కమీషన్ సమయంలో గందరగోళానికి గురిచేస్తారు.

స్టాండర్డ్ యాక్సిలరీ కాంటాక్ట్‌కి బదులుగా మీరు దీన్ని ఎప్పుడు ఉపయోగించాలి?

సాధారణ అప్లికేషన్లు:

★ డేటా సెంటర్ PDU పర్యవేక్షణ

★ సోలార్ కాంబినర్ బాక్సులు

★ పారిశ్రామిక నియంత్రణ ప్యానెల్లు

★ బిల్డింగ్ మేనేజ్‌మెంట్ సిస్టమ్స్ (BMS)

★ ఎలివేటర్ లేదా HVAC సేఫ్టీ సర్క్యూట్‌లు

తరచుగా అడిగే ప్రశ్నలు

Q1: నేను దీనిని నాన్-CDADA MCBలలో ఉపయోగించవచ్చా?

A1: నం. DAB7-FL యాంత్రికంగా మరియు డైమెన్షనల్‌గా CDADA DAB7-63 బ్రేకర్‌ల కోసం మాత్రమే రూపొందించబడింది. ఇది Schneider, ABB లేదా Simens MCBలకు సరిపోదు.

Q2: అలారం పరిచయం వాస్తవానికి ఎలా పని చేస్తుంది?

A2: MCB లోపల, థర్మల్/మాగ్నెటిక్ ఫాల్ట్ ట్రిప్ వర్సెస్ మాన్యువల్ స్విచ్-ఆఫ్ సమయంలో ట్రిప్ లాచ్ మెకానిజం భిన్నంగా కదులుతుంది. DAB7-FL ఈ యాంత్రిక వ్యత్యాసాన్ని గుర్తిస్తుంది మరియు నిజమైన లోపాల సమయంలో మాత్రమే అలారం పరిచయాన్ని సక్రియం చేస్తుంది.

Q3: నాకు రెండు పరిచయాలు వైర్డు కావాలా?

A3: అవసరం లేదు. మీరు మీ నియంత్రణ తర్కంపై ఆధారపడి కేవలం సహాయక, కేవలం అలారం లేదా రెండింటినీ ఉపయోగించవచ్చు. మాడ్యూల్ మీకు వశ్యతను ఇస్తుంది.

Q4: ఇది DC సోలార్ అప్లికేషన్‌లకు అనుకూలంగా ఉందా?

A4: అవును! 110V/0.5A యొక్క DC-12 రేటింగ్‌తో, మీరు PV శ్రేణి లోపాలను రిమోట్‌గా గుర్తించాల్సిన సోలార్ స్ట్రింగ్ పర్యవేక్షణకు ఇది అనువైనది.

Q5: సాధారణ బ్రాండ్‌ల కంటే CDADAని ఎందుకు ఎంచుకోవాలి?

A5: మేము అందిస్తున్నందున:

● నిజమైన తప్పు వివక్ష (కేవలం పొజిషన్ సెన్సింగ్ మాత్రమే కాదు)

● DAB7 MCBలతో అతుకులు లేని ఏకీకరణ-అడాప్టర్ ప్లేట్లు లేవు

● ఫ్యాక్టరీ-పరీక్షించిన మెకానికల్ కప్లింగ్ - ప్లే లేదా మిస్ సిగ్నల్స్ లేవు

● ఫీల్డ్ వెరిఫికేషన్ కోసం దృశ్య సూచిక (పసుపు జెండా)ని క్లియర్ చేయండి

● అవాంతరాలు లేని ప్రాజెక్ట్‌ల కోసం గ్లోబల్ సర్టిఫికేషన్‌లు (CE, CB, RoHS)

CDADA R&D నుండి తుది గమనిక

ఆధునిక విద్యుత్ వ్యవస్థలలో, 'ఆన్/ఆఫ్' సరిపోదు-మీకు మేధస్సు అవసరం. మా MCB అలారం & సహాయక సంపర్కం ఒక సాధారణ బ్రేకర్‌ను డయాగ్నస్టిక్ నోడ్‌గా మారుస్తుంది, ఇది మీకు తెలివిగా, సురక్షితమైన ప్యానెల్‌లను రూపొందించడంలో సహాయపడుతుంది. MCBని డిజైన్ చేసే అదే టీమ్‌చే ఇది తయారు చేయబడినందున, మీరు ఖచ్చితమైన సినర్జీని పొందుతారు-అనుమానం లేదు. - CDADA ఉత్పత్తి అభివృద్ధి బృందం
