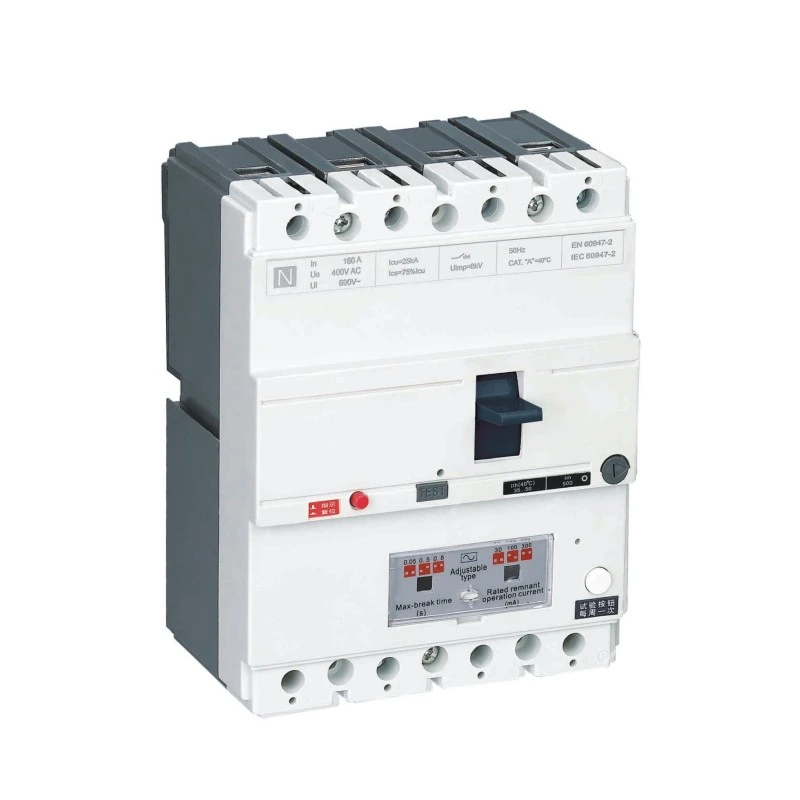

లీకేజీ రక్షణతో MCCB

CDADA DAM1L సిరీస్ MCCBతో ఓవర్‌లోడ్‌కు మించి విద్యుత్ భద్రతను మెరుగుపరచండి మరియు లీకేజ్ ప్రొటెక్షన్‌తో కూడిన ఇంటిగ్రేటెడ్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్, అంతర్నిర్మిత అవశేష కరెంట్ (RCD/ELCB) కార్యాచరణతో. ప్రొఫెషనల్ తయారీదారు షాంఘై DADA ఎలక్ట్రిక్ CO., LTD ద్వారా అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా రూపొందించబడింది, ఈ లీకేజీ MCCB 4P అధిక-పనితీరు శక్తి పంపిణీని లైఫ్ మరియు అగ్ని-పొదుపు గ్రౌండ్ ఫాల్ట్ డిటెక్షన్‌తో మిళితం చేస్తుంది.

400V/415V వద్ద 10A నుండి 500A వరకు రేట్ చేయబడింది, ఇది సర్దుబాటు చేయగల అవశేష ఆపరేటింగ్ కరెంట్ (30mA-1000mA) మరియు ఐచ్ఛిక సమయ ఆలస్యం-వ్యక్తిగత భద్రత (≤30mA) లేదా అగ్ని నివారణ (100mA–500mA+) కోసం అనుకూలమైన రక్షణను అందిస్తుంది. మల్టీ-ఫేజ్ పవర్డ్ ఎలక్ట్రానిక్స్‌తో, ఇది ఒక దశ విఫలమైనా లేదా వోల్టేజ్ 50Vకి పడిపోయినా కూడా పని చేస్తుంది, సొరంగాలు, ఎత్తైన భవనాలు, రవాణా కేంద్రాలు మరియు పారిశ్రామిక ప్లాంట్లు వంటి క్లిష్టమైన మౌలిక సదుపాయాలలో సాటిలేని విశ్వసనీయతను నిర్ధారిస్తుంది.

ముఖ్య లక్షణాలు

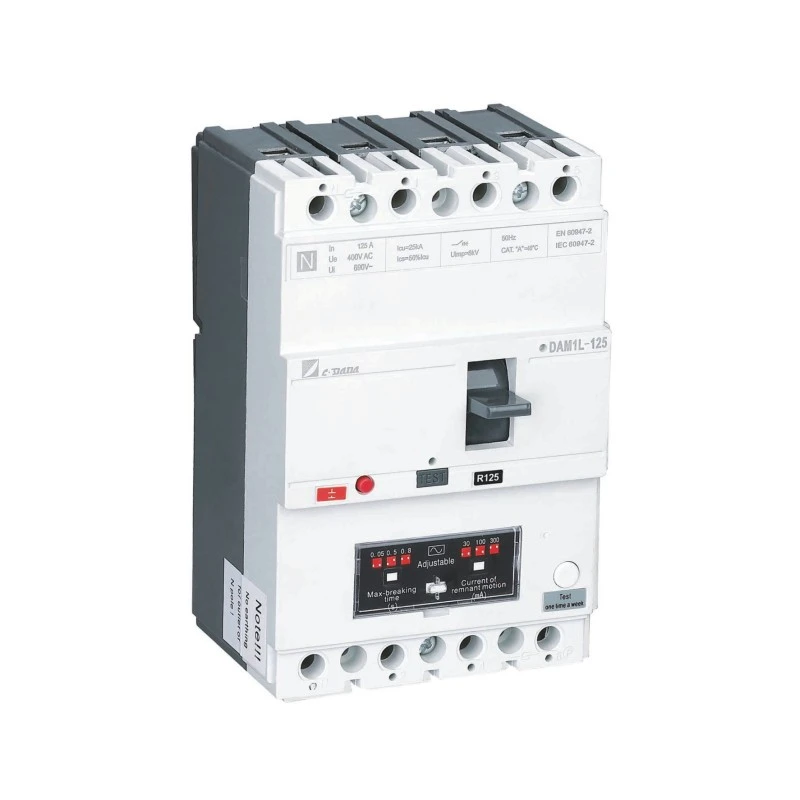

మోడల్: DAM1L సిరీస్ - ఎర్త్ లీకేజ్ MCCB (CBR-రకం MCCB)

పోల్స్: 4P (ప్రామాణికం; అభ్యర్థనపై 3P అందుబాటులో ఉంది)

రేటింగ్ కరెంట్ (లో): 10A - 500A

రేట్ చేయబడిన వోల్టేజ్: 400V / 415V AC, 50Hz

ఇన్సులేషన్ వోల్టేజ్ (Ui): 400V (≤160A), 690V (>250A)

అవశేష ప్రస్తుత సెట్టింగ్‌లు (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

సర్దుబాటు: I△n మరియు పర్యటన సమయం యొక్క ఆన్-సైట్ సర్దుబాటు (తక్షణం లేదా ఆలస్యం)

బ్రేకింగ్ కెపాసిటీ రకాలు:

B రకం: ప్రాథమిక (Inm < 100A)

S రకం: ప్రామాణికం

H రకం: హై బ్రేకింగ్ (>160A)

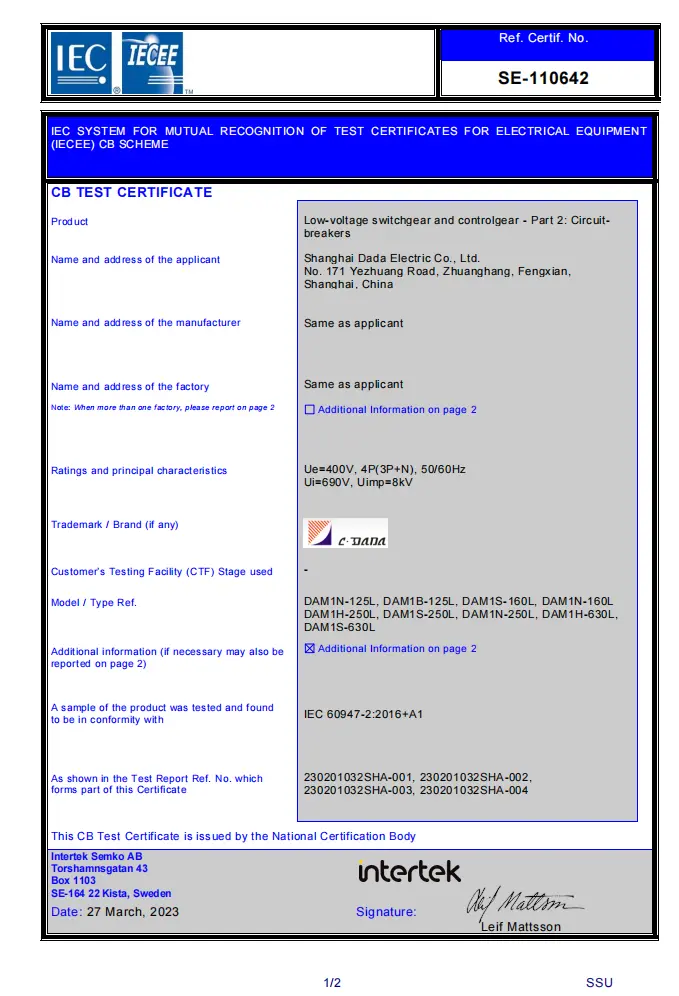

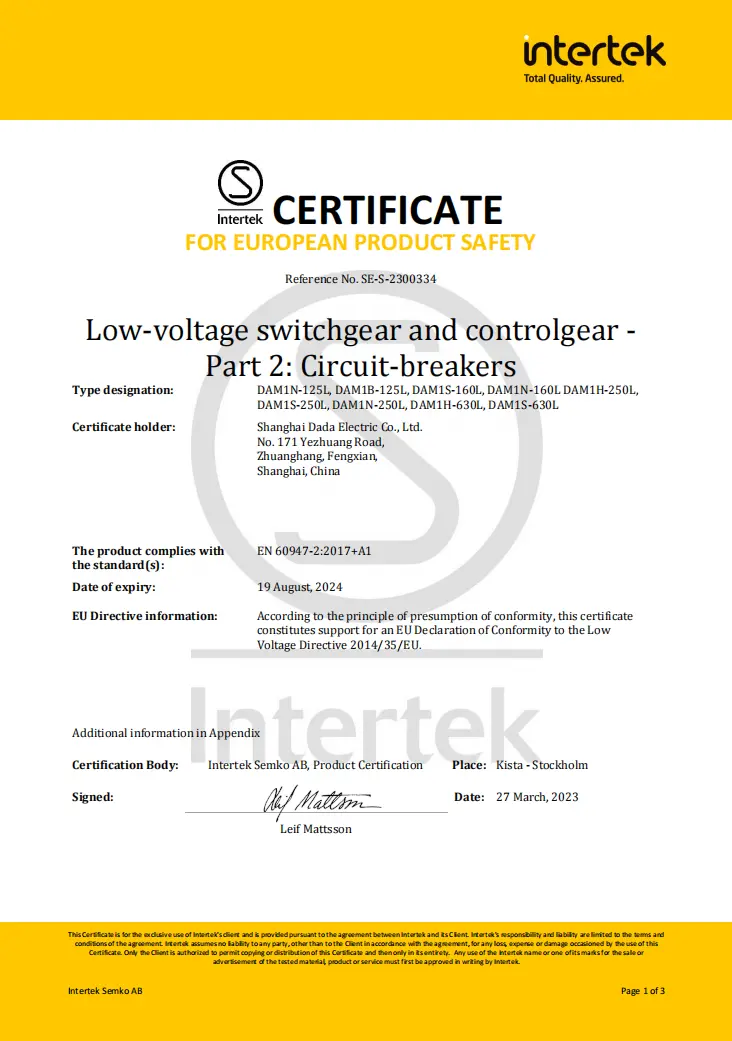

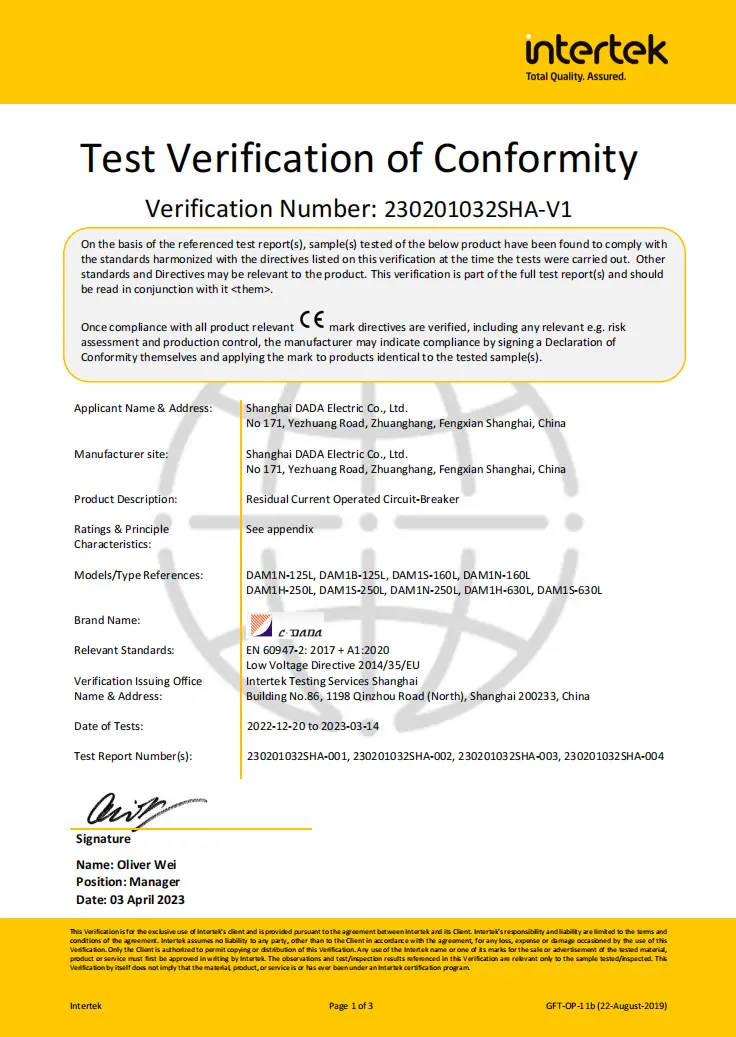

ధృవపత్రాలు: CE, CB, SEMKO

ముఖ్య లక్షణాలు:

★ మల్టీ-ఫేజ్ పవర్డ్ RCD సర్క్యూట్ → 50V వరకు పని చేస్తుంది

★ ప్రధాన & ఆర్సింగ్ పరిచయాలను వేరు చేయండి

★ పుష్-టు-ట్రిప్ టెస్ట్ బటన్

★ సర్దుబాటు అయస్కాంత అమరిక (0.8–1.0×In)

★ బలమైన EMI/RFI వ్యతిరేక జోక్య సామర్థ్యం

★ పూర్తి అనుబంధ పరిధి: షంట్ ట్రిప్, సహాయక/అలారం పరిచయాలు, రోటరీ హ్యాండిల్

సాంకేతిక డేటా షీట్

ఎర్త్-లీకేజ్ సర్క్యూట్ బ్రేకర్స్(ELCB)

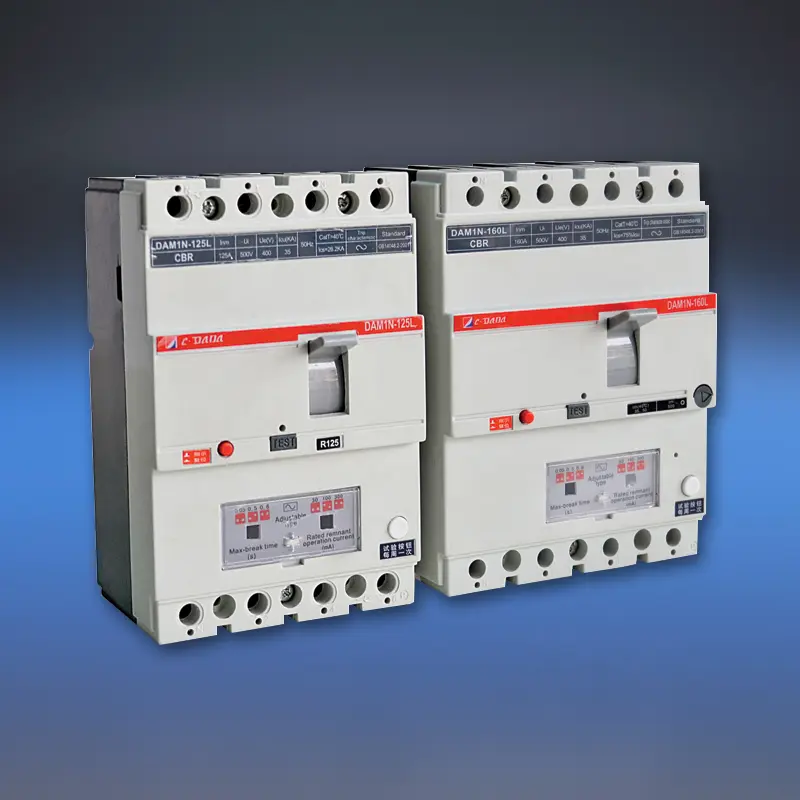

మోడల్			DAM1-125L			DAM1-160L
బ్రేకింగ్ కెపాసిటీ కోడ్			B	N	S	B	N	S
ఫ్రేమ్ పరిమాణం యొక్క రేట్ కరెంట్- Inm (A)			125A			160A
రేట్ చేయబడిన ప్రస్తుత (40,50 లేదా 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
పోల్ సంఖ్య			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(పీక్)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
అవశేష ప్రస్తుత థ్రెషోల్డ్(mA)			100-300-500			100-300-500
సమయం ఆలస్యం(మిసె)			50-500-800			50-500-800
Uimp (V)			10000			8000
విద్యుద్వాహక ఆస్తి (V)			2500			3000
లోనైజేషన్ దూరం (మిమీ)			≤30/0			≤30/0
ఓర్పు	మొత్తం చక్రాలు		8000			8000
	ఎలక్ట్రికల్ లైఫ్		1000			1000
	మెకానికల్ లైఫ్		7000			7000
వర్గం (EN 60947-2/IEC 60947-2)	ప్రధాన సర్క్యూట్		A/0			A/0
	సహాయక సర్క్యూట్		AC-15			AC-15
వోల్టేజ్ విడుదల కింద			√			√
షంట్ విడుదల			√			√
సహాయక సంప్రదింపు			√			√
అలారం సంప్రదించండి			√			√
సహాయక సంపర్కం మరియు అలారం సంప్రదింపు			√			√
హ్యాండిల్ ఆపరేషన్ మెకానిజం			√			√
ఎలక్ట్రికల్ ఆపరేషన్ మెకానిజం			√			√
టెర్మినల్ కవర్			√			√
ఫేజ్ సెపరేటర్			√			√
	W (మిమీ)	3P	-			-
		4P	101			120
	L (మిమీ)	3P	-			-
		4P	155			120
	H (మిమీ)	3P	-			-
		4P	70			70
బరువు	స్థిర వెర్షన్ 3P/4P		-			-
	ప్లగ్-ఇన్ వెర్షన్ 3P/4P		-			-
	3P/4P వెర్షన్‌ను గీయండి		-			-

లీకేజ్ ప్రొటెక్షన్‌తో CDADA MCCBని ఎందుకు ఎంచుకోవాలి?

★ ట్రూ ఇంటిగ్రేటెడ్ సేఫ్టీ

యాడ్-ఆన్ RCD మాడ్యూల్‌ల వలె కాకుండా, DAM1L అంతర్నిర్మిత, ఫ్యాక్టరీ-కాలిబ్రేటెడ్ లీకేజ్ ప్రొటెక్షన్‌ను కలిగి ఉంది-ఇది ఖచ్చితమైన సమన్వయాన్ని నిర్ధారిస్తుంది మరియు అనుకూలత సమస్యలను తొలగిస్తుంది.

★ RCD సర్క్యూట్ కోసం మల్టీ-ఫేజ్ పవర్

ఒక దశ కోల్పోయినట్లయితే ప్రారంభ RCDలు విఫలమయ్యాయి. CDADA రూపకల్పన రక్షణ ఎలక్ట్రానిక్స్‌ను శక్తివంతం చేయడానికి అన్ని దశలను ఉపయోగిస్తుంది, కాబట్టి ఇది దశల నష్టం లేదా తీవ్రమైన అండర్ వోల్టేజ్ సమయంలో కూడా పని చేస్తూనే ఉంటుంది.

★ ఒక పరికరంలో ద్వంద్వ రక్షణ లక్ష్యాలు

◆ 30mA: వ్యక్తిగత షాక్ రక్షణ కోసం IEC అవసరాలను తీరుస్తుంది

◆ 100mA–1000mA: చిన్న, స్థిరమైన గ్రౌండ్ ఫాల్ట్‌ల నుండి ఇన్సులేషన్ డిగ్రేడేషన్ మంటలను నివారిస్తుంది

★ వాస్తవ-ప్రపంచ పరిస్థితుల కోసం ఫీల్డ్-సర్దుబాటు

భద్రతను కొనసాగిస్తూ తడి వాతావరణంలో (ఉదా., కార్ వాష్‌లు, పొలాలు) ఉపద్రవాన్ని నివారించడానికి ఫైన్-ట్యూన్ సెన్సిటివిటీ మరియు సమయం ఆలస్యం.

★ పారిశ్రామిక-స్థాయి విశ్వసనీయత

అధిక బ్రేకింగ్ కెపాసిటీ (H-టైప్), దృఢమైన ఆర్క్ సెపరేషన్ మరియు IP20+ టెర్మినల్ ప్రొటెక్షన్ కఠినమైన వాణిజ్య మరియు పారిశ్రామిక సెట్టింగ్‌లకు అనుకూలం.

★ గ్లోబల్ కంప్లయన్స్, స్థానిక విలువ

యూరప్ (CE/CB), నార్డిక్ దేశాలకు (SEMKO) సర్టిఫై చేయబడింది-ఎగుమతి ప్రాజెక్ట్‌లకు అనువైనది-విశ్వసనీయ చైనీస్ తయారీదారు నుండి పోటీ ధరతో.

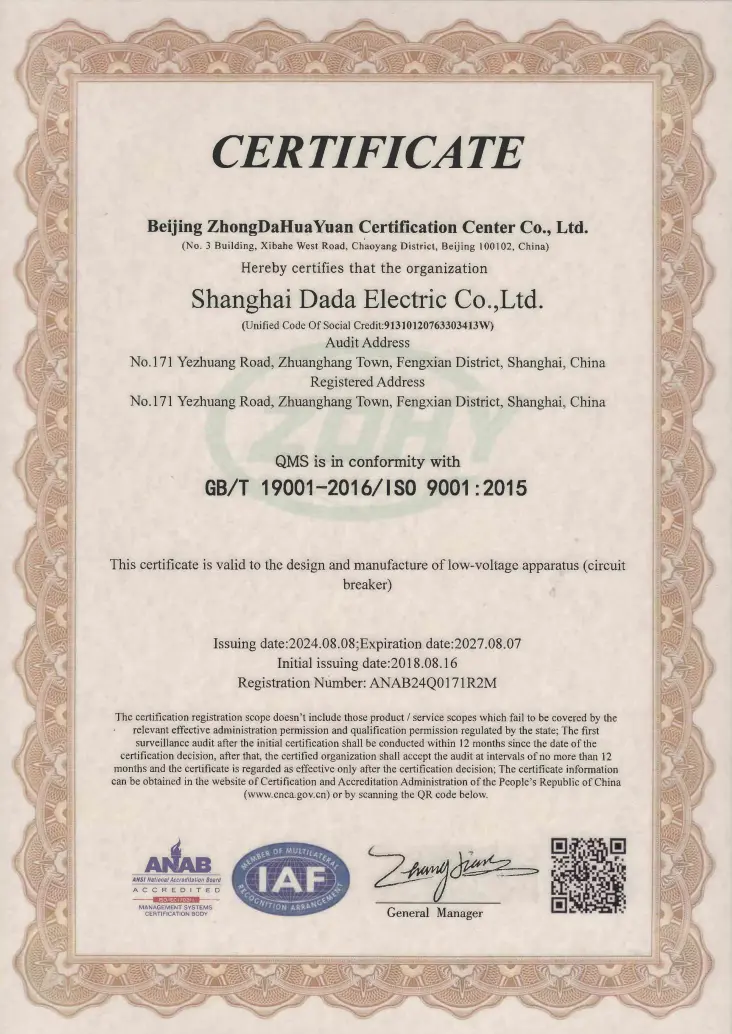

★ మా తయారీ సౌకర్యం ISO9001:2015 క్వాలిటీ మేనేజ్‌మెంట్ సిస్టమ్ క్రింద ధృవీకరించబడింది.

సాధారణ అప్లికేషన్లు

హై-రైజ్ రెసిడెన్షియల్: ప్రధాన ఆదాయ లేదా నేల ప్యానెల్లు (అగ్ని ప్రమాదాన్ని తగ్గించడానికి 300mA)

సొరంగాలు & సబ్‌వేలు: ఫెయిల్-సేఫ్ లీకేజీ డిటెక్షన్ అవసరమయ్యే క్లిష్టమైన మౌలిక సదుపాయాలు

ఆసుపత్రులు & పాఠశాలలు: తడి ప్రాంతాల్లో 30mA రక్షణ (ల్యాబ్‌లు, రెస్ట్‌రూమ్‌లు)

ఇండస్ట్రియల్ ప్లాంట్స్: గ్రౌండ్ ఫాల్ట్ పర్యవేక్షణతో మోటార్ ఫీడర్లు

నిర్మాణ స్థలాలు: సిబ్బంది రక్షణతో తాత్కాలిక విద్యుత్ పంపిణీ

తరచుగా అడిగే ప్రశ్నలు

Q1: ప్రామాణిక MCCB మరియు లీకేజ్ రక్షణతో MCCB మధ్య తేడా ఏమిటి?

A1: ప్రామాణిక MCCB ఓవర్‌లోడ్ మరియు షార్ట్ సర్క్యూట్‌ల నుండి మాత్రమే రక్షిస్తుంది. DAM1L అవశేష కరెంట్ (ఎర్త్ లీకేజీ) గుర్తింపును జోడిస్తుంది-కరెంట్ భూమిలోకి లీక్ అయినప్పుడు ట్రిప్ చేయడం (ఉదా., ఒక వ్యక్తి లేదా దెబ్బతిన్న ఇన్సులేషన్ ద్వారా), విద్యుత్ షాక్ లేదా మంటలను నివారిస్తుంది.

Q2: నేను వ్యక్తిగత రక్షణ కోసం 100A MCCB RCDని ఉపయోగించవచ్చా?

A2: 30mAకి సెట్ చేస్తే మాత్రమే. రేటెడ్ కరెంట్ (100A) లోడ్ సామర్థ్యాన్ని నిర్వచిస్తుంది; అవశేష సెట్టింగ్ (I△n) భద్రతా పనితీరును నిర్వచిస్తుంది. షాక్ రక్షణ కోసం, Inతో సంబంధం లేకుండా I△n తప్పనిసరిగా ≤30mA ఉండాలి.

Q3: RCD సర్క్యూట్‌కు బహుళ-దశల శక్తి ఎందుకు అవసరం?

A3: ఒక దశ ద్వారా మాత్రమే శక్తిని పొందినట్లయితే, సింగిల్-ఫేజ్ వైఫల్యం లీకేజ్ రక్షణను నిలిపివేస్తుంది. CDADA యొక్క బహుళ-దశ రూపకల్పన దశ నష్టం లేదా తక్కువ వోల్టేజ్ (50V వరకు) సమయంలో కూడా RCD చురుకుగా ఉండేలా చేస్తుంది-భద్రత కొనసాగింపుకు కీలకం.

Q4: 4P లీకేజీ MCCB TT లేదా TN-S సిస్టమ్‌లకు అనుకూలంగా ఉందా?

A4: అవును-ఇది TT, TN-S మరియు IT సిస్టమ్‌ల కోసం రూపొందించబడింది. 4P డిజైన్ అన్ని దశలను విచ్ఛిన్నం చేస్తుంది మరియు తటస్థంగా ఉంటుంది, తటస్థంగా అప్‌స్ట్రీమ్ విశ్వసనీయంగా గ్రౌన్దేడ్ చేయబడని TT సిస్టమ్‌లకు అవసరం.

Q5: మాడ్యులర్ RCD + MCCB కాంబినేషన్‌ల కంటే CDADAని ఎందుకు ఎంచుకోవాలి?

A5: CDADA DAM1L ఆఫర్‌లు:

● చిన్న పాదముద్ర (ఇంటిగ్రేటెడ్ వర్సెస్ రెండు పరికరాలు)

● గ్యారెంటీడ్ కోఆర్డినేషన్ (అసమానమైన ప్రమాదం లేదు)

● తక్కువ ధర & వైరింగ్ సంక్లిష్టత

● అధిక విశ్వసనీయత (సింగిల్ సీల్డ్ యూనిట్)

● స్థిర-సెన్సిటివిటీ RCDలతో ఆన్-సైట్ సర్దుబాటు సాధ్యం కాదు
