ఓవర్ కరెంట్ ప్రొటెక్షన్‌తో అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్‌లకు ప్రాక్టికల్ గైడ్

2026-09-08 0 నాకు సందేశం పంపండి

RCBO అంటే ఏమిటి?

ఒకRCBO- ఓవర్ కరెంట్ ప్రొటెక్షన్‌తో కూడిన అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ - ఇది తక్కువ-వోల్టేజ్ రక్షణ పరికరం, ఇది ఓవర్‌లోడ్ రక్షణ, షార్ట్-సర్క్యూట్ రక్షణ మరియు అవశేష కరెంట్ (లీకేజ్) గుర్తింపును ఒకే అచ్చు యూనిట్‌లో మిళితం చేస్తుంది. కాంపాక్ట్ హౌసింగ్ లోపల, థర్మల్-మాగ్నెటిక్ ట్రిప్ మెకానిజం ఓవర్‌లోడ్‌లు మరియు షార్ట్-సర్క్యూట్‌లను నిర్వహిస్తుంది, అయితే జీరో-సీక్వెన్స్ కరెంట్ ట్రాన్స్‌ఫార్మర్ లైవ్ మరియు న్యూట్రల్ కండక్టర్‌లలో ప్రవహించే కరెంట్‌ను నిరంతరం పోలుస్తుంది. వ్యత్యాసం రేట్ చేయబడిన అవశేష కరెంట్ (IΔn) కంటే ఎక్కువగా ఉన్నప్పుడు, పరికరం మిల్లీసెకన్లలో ప్రయాణిస్తుంది, లీకేజ్ కరెంట్‌కు ముందు సరఫరాను నిలిపివేయడం వలన ప్రజలకు హాని కలిగించవచ్చు లేదా అగ్నిని కలిగించవచ్చు.

RCBOను ఎప్పుడు ఎంచుకోవాలి: కరెంట్ ప్రొటెక్షన్ మరియు వ్యక్తిగత లీకేజ్ ప్రొటెక్షన్ రెండింటిలో అవసరమయ్యే తుది ఉప-సర్క్యూట్‌లు - అవుట్‌డోర్ రిసెప్టాకిల్స్, అప్లయన్స్ సర్క్యూట్‌లు, గ్యారేజీలు, బేస్‌మెంట్లు, బాత్‌రూమ్‌లు మరియు ఇతర తడి లేదా సులభంగా యాక్సెస్ చేయగల స్థానాలు.

DABL-63 RCBO తరగతికి చెందినది: ఒక పరికరం, మూడు రక్షణలు — సింగిల్-ఫేజ్ గృహ తుది సర్క్యూట్‌ల కోసం అత్యంత స్థలం మరియు ఖర్చు-సమర్థవంతమైన ఎంపిక.

Residual Current Circuit Breaker with Overcurrent Protection

సరైన RCBOని ఎలా ఎంచుకోవాలి?

1. రేటెడ్ కరెంట్ (ఇన్): ఉపకరణాల ఇన్‌రష్ కరెంట్‌ల కోసం హెడ్‌రూమ్‌తో సర్క్యూట్ యొక్క నిరంతర లోడ్‌ను సరిపోల్చండి (ఉదా. 40A ప్రామాణిక గృహోపకరణాల సర్క్యూట్‌లను కవర్ చేస్తుంది).

2. బ్రేకింగ్ కెపాసిటీ (Icn): ఇన్‌స్టాలేషన్ పాయింట్ వద్ద కాబోయే షార్ట్-సర్క్యూట్ కరెంట్ కంటే ఎక్కువగా ఉండాలి; 6kA సాధారణ నివాస మరియు తేలికపాటి వాణిజ్య తప్పు స్థాయిలను కవర్ చేస్తుంది.

3. పోల్స్: కాంపాక్ట్ DIN-రైల్ మౌంటుతో సింగిల్-ఫేజ్ ఫైనల్ సర్క్యూట్‌ల కోసం 1P+N.

4. ట్రిప్పింగ్ లక్షణం: సాధారణ గృహ మరియు ఉపకరణాల లోడ్‌ల కోసం C-కర్వ్ (5–10× In); సెన్సిటివ్ ఎలక్ట్రానిక్స్ కోసం B-కర్వ్; మోటార్ స్టార్టింగ్ కోసం D-కర్వ్.

5. ప్రమాణాలు మరియు ధృవీకరణ: IEC/EN 61009-1 సమ్మతి మరియు CE మార్కింగ్ అంతర్జాతీయ ప్రాజెక్ట్‌లకు బేస్‌లైన్.

6. అప్లికేషన్: అవుట్‌డోర్ రెసెప్టాకిల్స్, అప్లయన్స్ సర్క్యూట్‌లు మరియు గ్యారేజ్/బేస్‌మెంట్ లైటింగ్‌లకు సాధారణ ఇండోర్ సర్క్యూట్‌ల కంటే ఎక్కువ సున్నితత్వం అవసరం కావచ్చు.

బాగా పేర్కొన్న RCBO ఎలా ఉంటుంది

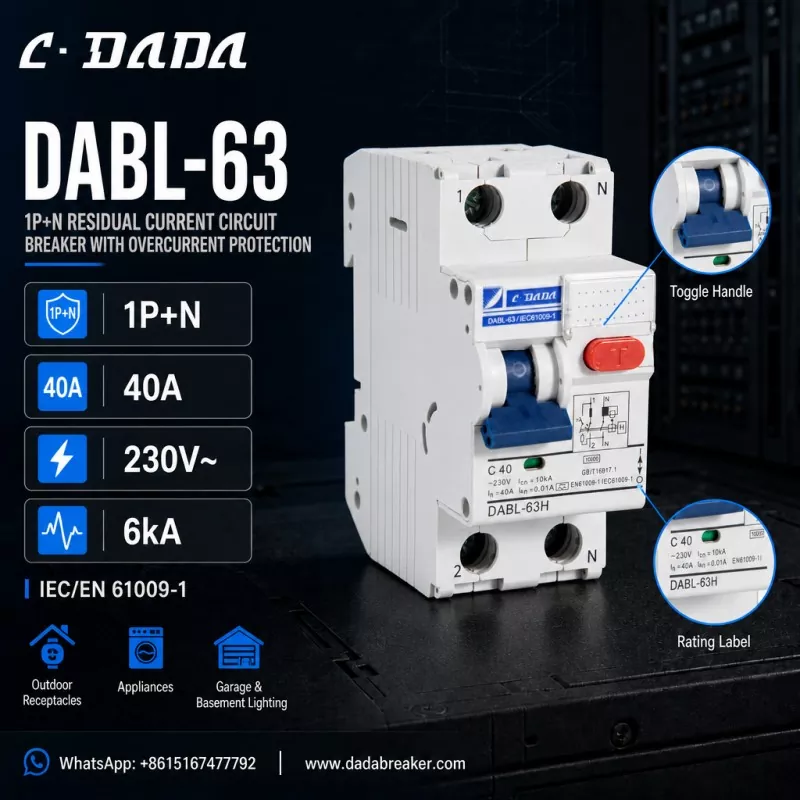

ఈ కాంక్రీట్ చేయడానికి, DABL-63 నుండి పరిగణించండిC·DADA ఎలక్ట్రిక్, 1P+N అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ ఓవర్ కరెంట్ ప్రొటెక్షన్‌తో ఈ తరగతి పరికరంలో ఏమి చూడాలో వివరిస్తుంది:1P+N కాన్ఫిగరేషన్

● లైవ్ పోల్ స్విచ్ చేయబడింది మరియు తటస్థంగా అనుసరించబడింది, ప్రామాణిక DIN-రైలు పంపిణీ బోర్డుల కోసం కాంపాక్ట్ 40A రేటెడ్ కరెంట్ (ఇన్)

● C-కర్వ్ ట్రిప్పింగ్ (C40) 230V~ రేట్ వోల్టేజ్‌తో

● 6kA బ్రేకింగ్ కెపాసిటీ (Icn)

● IΔn = 0.01A (10mA) అధిక-సున్నితత్వ అవశేష కరెంట్ రక్షణ

● IEC/EN 61009-1 సమ్మతి

● ఆవర్తన క్రియాత్మక తనిఖీల కోసం రెడ్ T పరీక్ష బటన్, టెర్మినల్స్ 1/2/N, రేటింగ్ లేబుల్ మరియు హౌసింగ్‌పై ప్రింట్ చేయబడిన సర్క్యూట్ రేఖాచిత్రం

● అవుట్‌డోర్ రెసెప్టాకిల్స్, గృహోపకరణాలు, గ్యారేజ్ మరియు బేస్‌మెంట్ లైటింగ్ కోసం నిర్మించబడింది

ఈ వివరణ వెనుక లాజిక్

10mA హై-సెన్సిటివిటీ లీకేజ్ ప్రొటెక్షన్‌తో కూడిన 40A, 1P+N ఫ్రేమ్ రెసిడెన్షియల్ ఫైనల్ సర్క్యూట్‌ల మెజారిటీని కవర్ చేస్తుంది: 40A సాధారణ ఉపకరణం మరియు సాకెట్ సర్క్యూట్‌ల లోడ్‌తో సరిపోతుంది, 1P+N రద్దీగా ఉండే డిస్ట్రిబ్యూషన్ బోర్డుల కోసం పరికరాన్ని కాంపాక్ట్‌గా ఉంచుతుంది మరియు 10mA వ్యక్తిగత సెన్సిటివిటీ ఖచ్చితంగా IEC డిమాండులో అదనపు పొరను అందిస్తుంది. మరియు పిల్లల చుట్టూ.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: RCBO అంటే ఏమిటి?

A: ఒక RCBO — ఓవర్ కరెంట్ ప్రొటెక్షన్‌తో కూడిన అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్ — ఇది ఓవర్‌లోడ్ ప్రొటెక్షన్, షార్ట్-సర్క్యూట్ ప్రొటెక్షన్ మరియు రెసిడ్యూల్ కరెంట్ (లీకేజ్) ప్రొటెక్టివ్‌లను ఒక యూనిట్‌లో మిళితం చేసే రీసెట్ టేబుల్ తక్కువ-వోల్టేజ్ ప్రొటెక్టివ్ పరికరం, సాధారణంగా ఫైనల్ సర్క్యూట్‌ల కోసం 63A వరకు ఉంటుంది.

ప్ర: RCBO మరియు MCB మధ్య తేడా ఏమిటి?

A: MCB ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను మాత్రమే అందిస్తుంది. RCBO పైన అవశేష కరెంట్ (లీకేజ్) గుర్తింపును జోడిస్తుంది, లీకేజ్ కరెంట్ IΔn కంటే ఎక్కువగా ఉన్నప్పుడు సర్క్యూట్‌ను డిస్‌కనెక్ట్ చేస్తుంది - ప్రజలను రక్షించడం మరియు విద్యుత్ మంటలను నివారిస్తుంది.

ప్ర: IΔn = 10mA అంటే ఏమిటి?

A: IΔn అనేది రేట్ చేయబడిన అవశేష ఆపరేటింగ్ కరెంట్. 10mA అనేది హై-సెన్సిటివిటీ రేటింగ్: లీకేజ్ కరెంట్ 10mAకి చేరుకున్నప్పుడు పరికరం ట్రిప్ అవుతుంది, ఇది 30mA సాధారణ-ప్రయోజన రేటింగ్ కంటే వేగవంతమైన వ్యక్తిగత రక్షణను అందిస్తుంది.

ప్ర: DABL-63 RCBO అంటే ఏమిటి?

A: DABL-63 అనేది 1P+N అవశేష కరెంట్ సర్క్యూట్ బ్రేకర్, ఇది C·DADA ఎలక్ట్రిక్ — 40A, C-కర్వ్, 230V~, 6kA బ్రేకింగ్ కెపాసిటీ మరియు 10mA హై-సెన్సిటివిటీ లీకేజ్ ప్రొటెక్షన్, IEC/EN 61009-1, గృహోపకరణాల లైట్లు మరియు ఔట్‌డోర్ యాప్ లైట్ల కోసం కంప్లైంట్ నుండి ఓవర్ కరెంట్ ప్రొటెక్షన్‌తో ఉంటుంది.
