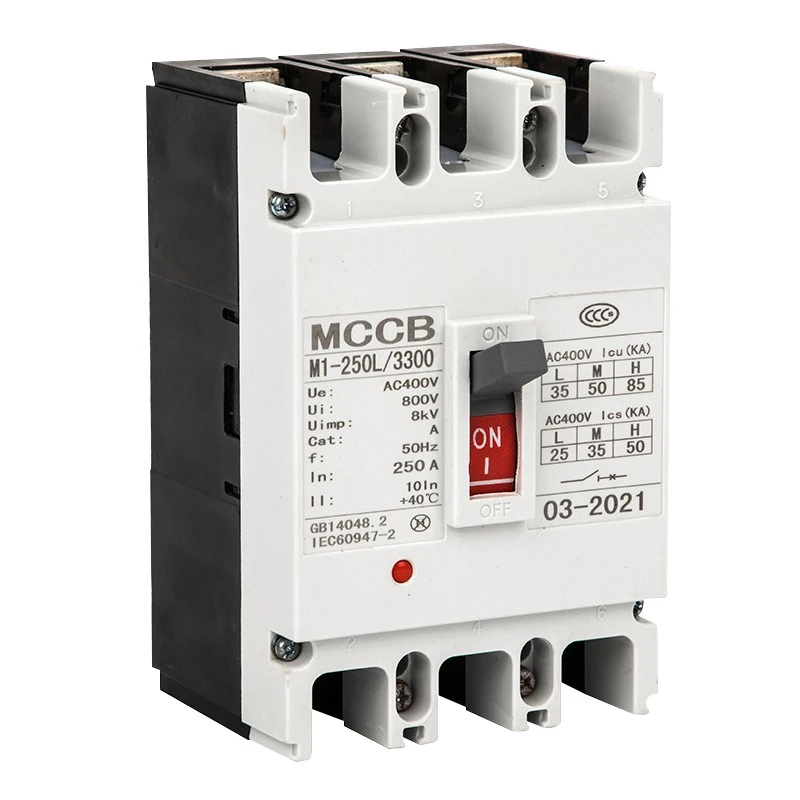

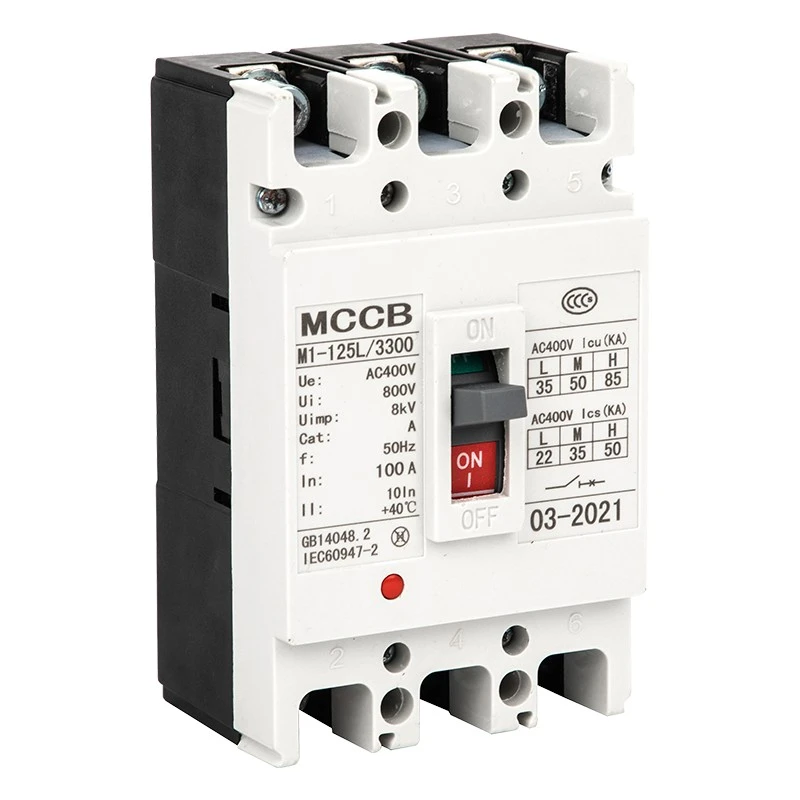

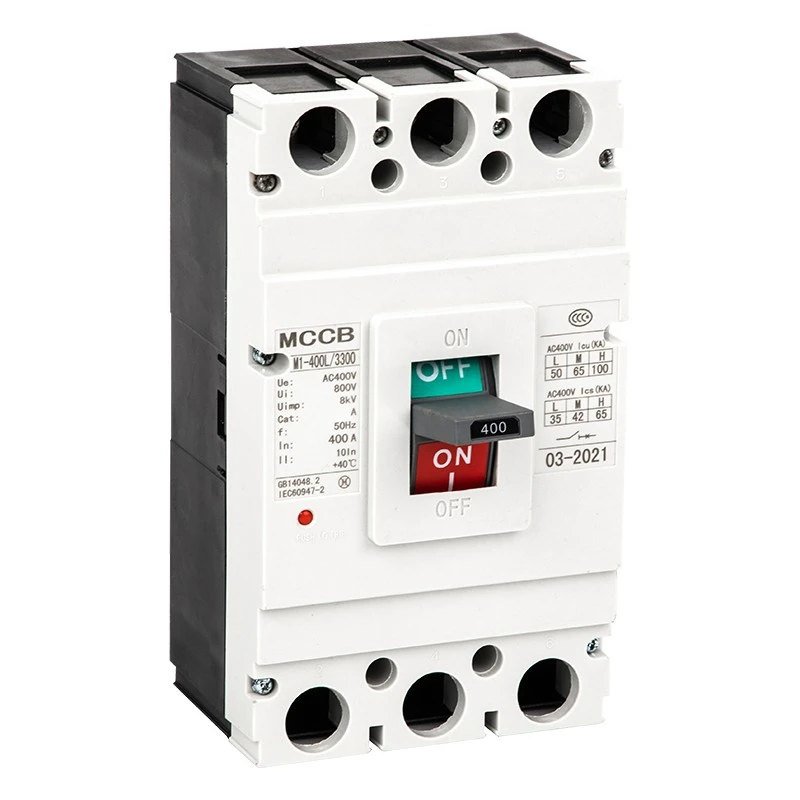

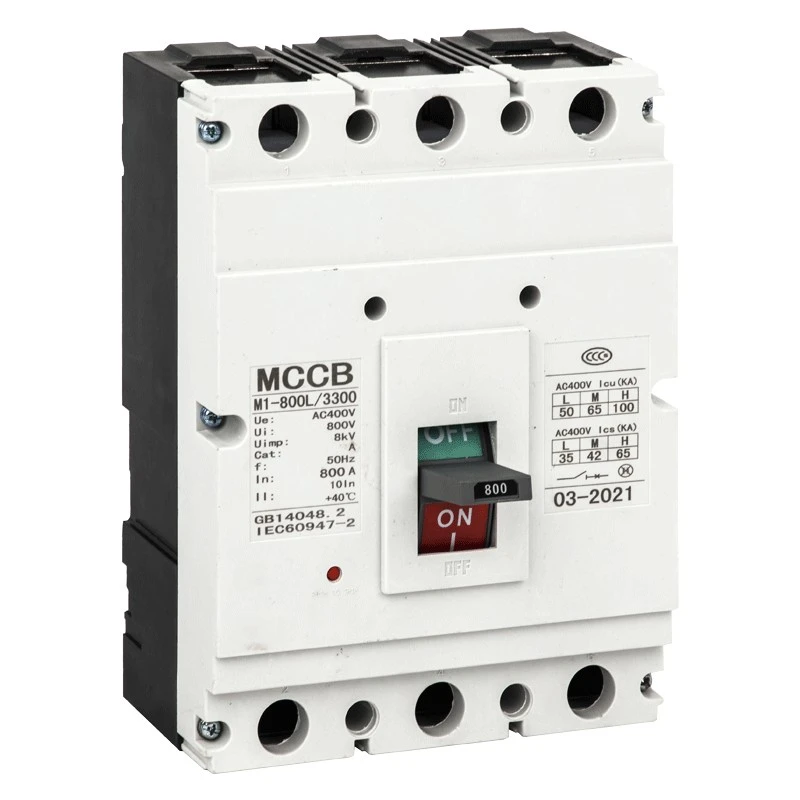

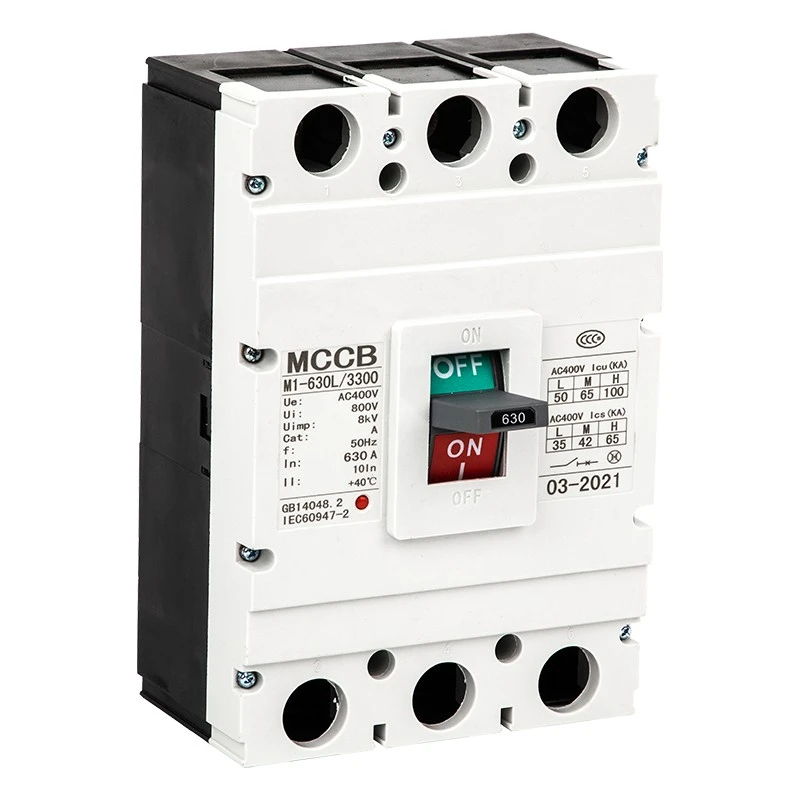

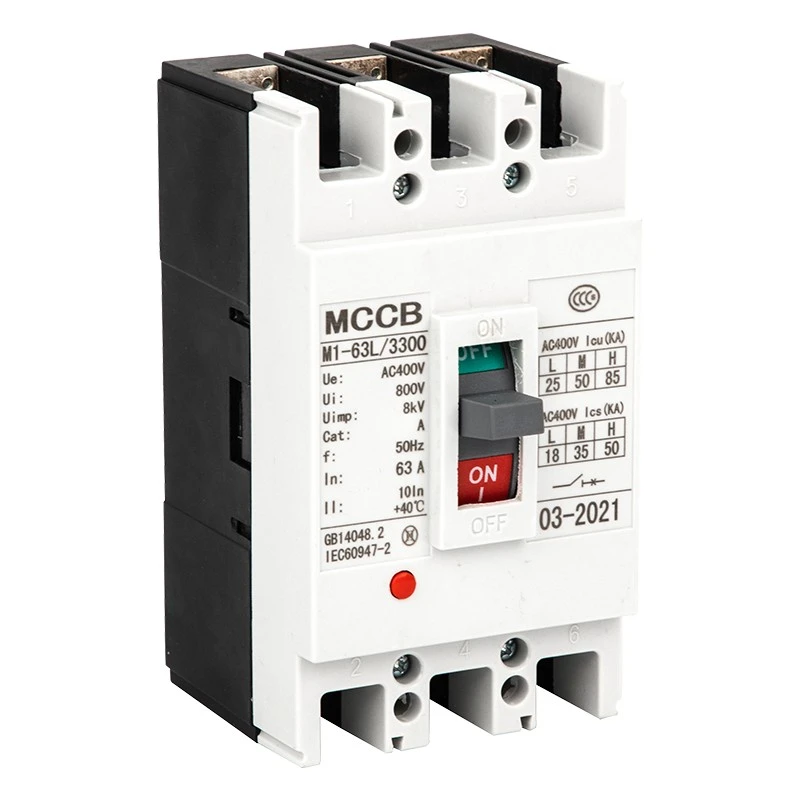

CM1 మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్
Model:DAM2 (CM1) Series
ఈ CDADA CM1 మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ (MCCB) IEC60947-2 సర్టిఫికేషన్ మరియు ఇండస్ట్రియల్ పవర్ సిస్టమ్స్ కోసం స్థిరమైన పనితీరుతో బల్క్ ప్రొక్యూర్మెంట్ కోసం నిర్మించబడింది. CM1 MCCB అధిక-బల నిర్మాణం మరియు నమ్మదగిన ట్రిప్పింగ్ మెకానిజంను ఉపయోగిస్తుంది, సులభంగా ఇన్స్టాల్ చేయడం మరియు నిర్వహించడం. ఇది మన్నికైన డిజైన్తో మేధో రక్షణను మిళితం చేస్తుంది, విద్యుత్ పంపిణీ మరియు భారీ పారిశ్రామిక అనువర్తనాల్లో సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారిస్తుంది.
ఈ DAM2 (CM1) సిరీస్ CM1 మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ అనేది చైనాలో విశ్వసనీయ తయారీదారు మరియు సరఫరాదారు అయిన షాంఘై DADA ఎలక్ట్రిక్ కో., లిమిటెడ్ ద్వారా ఉత్పత్తి చేయబడిన అధిక-పనితీరు గల తక్కువ-వోల్టేజ్ రక్షణ పరికరం. 800V వరకు రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్, వర్కింగ్ వోల్టేజ్ 400V/690V మరియు 63A నుండి 1600A వరకు రేట్ చేయబడిన కరెంట్తో, ఇది విద్యుత్ పంపిణీ, సర్క్యూట్ రక్షణ, మోటారు నియంత్రణ మరియు అరుదుగా మారడం కోసం విస్తృతంగా ఉపయోగించబడుతుంది.
ఈ సిరీస్ నిలువు మరియు క్షితిజ సమాంతర సంస్థాపనకు మద్దతు ఇస్తుంది, IEC60947-2 ప్రమాణానికి అనుగుణంగా ఉంటుంది మరియు పవర్ పరికరాల కోసం పూర్తి ఓవర్లోడ్, షార్ట్-సర్క్యూట్ మరియు అండర్-వోల్టేజ్ రక్షణను అందిస్తుంది.
ఉత్పత్తి లక్షణాలు
★ రేటెడ్ ఇన్సులేషన్ వోల్టేజ్: 800V; వర్కింగ్ వోల్టేజ్: 400V/690V
★ ప్రస్తుత పరిధి: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A
★ బ్రేకింగ్ కెపాసిటీ: L స్టాండర్డ్, M మీడియం, H హై బ్రేకింగ్ టైప్
★ థర్మల్-మాగ్నెటిక్ & విద్యుదయస్కాంత ద్వంద్వ విడుదల మోడ్లు
★ నిలువు / క్షితిజ సమాంతర సంస్థాపన, ఐసోలేషన్ వినియోగానికి అనుకూలం
★ విస్తృత పరిసర ఉష్ణోగ్రత పరిధి: -5℃~+40℃
★ ఎత్తు ≤2000మీ, కాలుష్యం డిగ్రీ 3
అప్లికేషన్లు
CDADA CM1 మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ ఫ్యాక్టరీలు, భవనాలు, డేటా సెంటర్లు, పవర్ స్టేషన్లు, మౌలిక సదుపాయాలు, మెకానికల్ పరికరాలు మరియు పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్లతో సహా పారిశ్రామిక మరియు పౌర విద్యుత్ పంపిణీ వ్యవస్థలలో విస్తృతంగా వర్తించబడుతుంది. ఇది నిర్మాణం, లోహశాస్త్రం, పెట్రోకెమికల్ మరియు ఇతర పరిశ్రమలలో మోటార్ రక్షణ, సర్క్యూట్ మార్పిడి మరియు సురక్షితమైన విద్యుత్ సరఫరా కోసం కూడా ఉపయోగించబడుతుంది.
సాంకేతిక పారామితులు
★ ప్రమాణాలు: IEC60947-2, GB14048.2
★ ఫ్రీక్వెన్సీ: AC 50Hz/60Hz
★ పోల్: 1P,2P, 3P, 4P
★ విడుదల: థర్మల్-మాగ్నెటిక్ (డబుల్), విద్యుదయస్కాంత (తక్షణం)
★ తక్షణ సెట్టింగ్: పంపిణీ రకం 10In±20%; మోటార్ రకం 12In±20%
★ సంస్థాపన: ముందు వైరింగ్, వెనుక వైరింగ్, ప్లగ్-ఇన్ రకం
★ ఆపరేషన్: మాన్యువల్, ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం
|
మోడల్ |
పోల్ |
రేట్ చేయబడిన కరెంట్ (ఎ) |
రేట్ చేయబడింది ఆపరేటింగ్ వోల్టేజ్ (V) |
రేట్ చేయబడింది ఇన్సులేషన్ వోల్టేజ్ (V) |
రేట్ చేయబడిన అల్టిమేట్ షార్ట్ - సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ (Icu) |
ఫ్లాష్ ఓవర్ దూరం (మి.మీ) |
||
|
పరీక్ష వోల్టేజ్ (V) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10, 16, 20, 25, 32, 40, 50, 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3, 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3, 4 |
16, 20, 25, 32, 40, 50, 63, 80, 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3, 4 |
100, 125, 140, 160, 180, 200, 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2, 3, 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3, 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2, 3, 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225, 250, 315, 350, 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3, 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400, 500, 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3, 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3, 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630, 700, 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800, 1000, 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
అవుట్లైన్ & ఇన్స్టాలేషన్ కొలతలు
మా CM1 MCCB ముందు వైరింగ్, వెనుక వైరింగ్ మరియు ప్లగ్-ఇన్ రకంతో సహా 63A–1600A మోడల్ల కోసం పూర్తి డైమెన్షన్ డేటాను అందిస్తుంది. వివిధ ఫ్రేమ్ పరిమాణాలు (63/100/225/400/630/800/1250/1600) ప్రామాణిక క్యాబినెట్ ఇన్స్టాలేషన్ కోసం H, H1, H2 కొలతలు సరిపోలాయి. మాన్యువల్ మరియు ఎలక్ట్రిక్ ఆపరేటింగ్ మెకానిజం ఎత్తు కూడా సులభంగా అసెంబ్లీ కోసం ప్రామాణికం చేయబడింది.
ఉపకరణాలు & విధులు
అంతర్గత ఉపకరణాలు
★ షంట్ విడుదల: నమ్మదగిన ట్రిప్పింగ్ కోసం 70%–110% రేట్ వోల్టేజ్
★ అండర్-వోల్టేజ్ విడుదల: ఆటోమేటిక్ రక్షణ కోసం 35%–70% వోల్టేజ్ డ్రాప్
★ సహాయక పరిచయం & అలారం పరిచయం: సిగ్నల్ ఫీడ్బ్యాక్ మరియు ఫాల్ట్ అలారం
★ ప్రీ-పెయిడ్ మీటర్ డెడికేటెడ్ రిలీజ్: ట్రిప్పింగ్ 0.5–2సె ఆలస్యం
బాహ్య ఉపకరణాలు
★ మాన్యువల్ ఆపరేటింగ్ మెకానిజం
★ ఎలక్ట్రిక్ (మోటార్) ఆపరేటింగ్ మెకానిజం
★ ఫేజ్ సెపరేటర్లు, మౌంటు స్క్రూలు, బస్బార్స్ కిట్లు

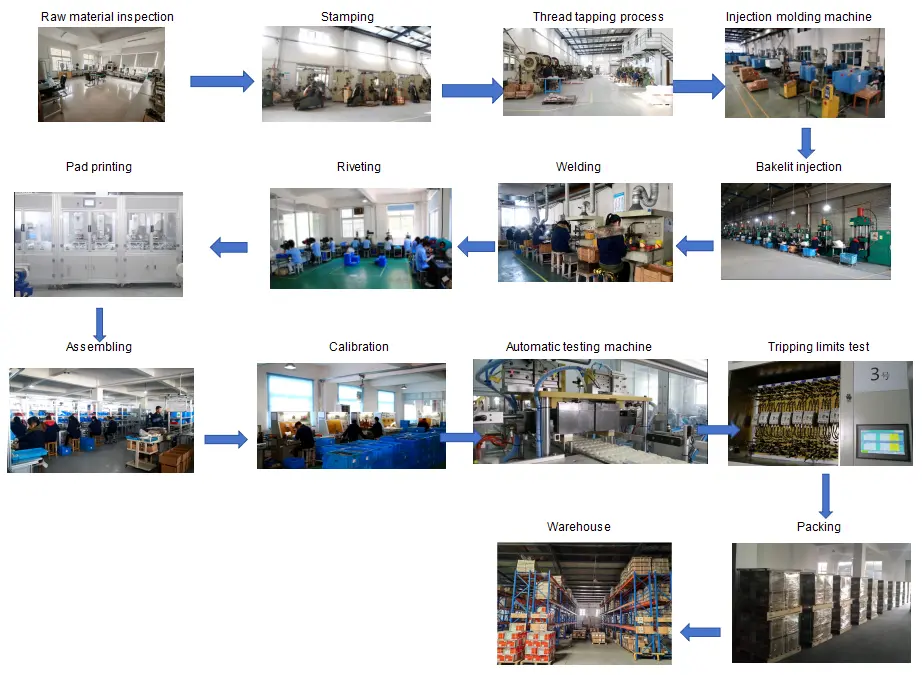

నాణ్యత నియంత్రణ ప్రవాహం
ముడి పదార్థాల తనిఖీ → ఉత్పత్తి ప్రాసెసింగ్ → అసెంబ్లీ లైన్ → ట్రిప్ క్యారెక్టరిస్టిక్ టెస్ట్ → ఉష్ణోగ్రత పెరుగుదల పరీక్ష → షార్ట్-సర్క్యూట్ పరీక్ష → వృద్ధాప్య పరీక్ష → స్వరూపం & పరిమాణం తనిఖీ → ప్యాకేజింగ్ → రవాణాకు ముందు తుది తనిఖీ

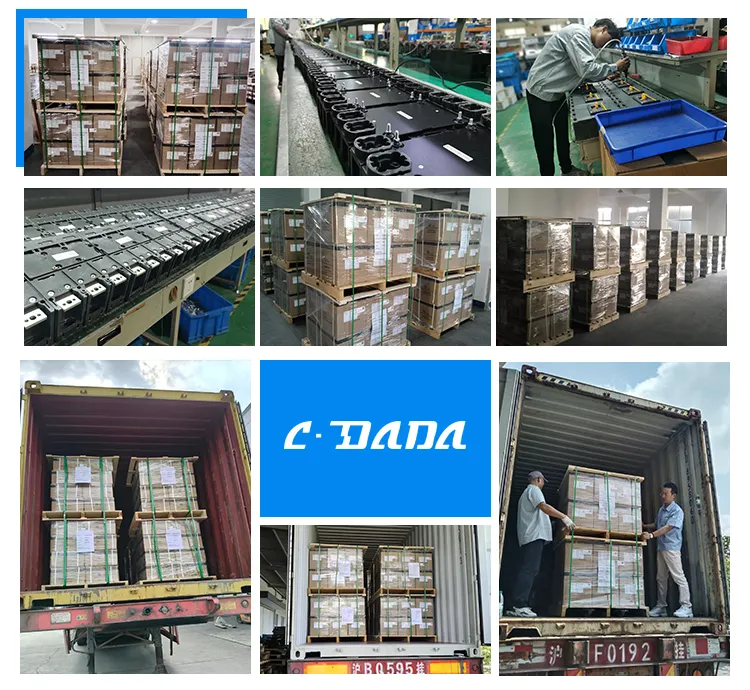

ప్యాకేజింగ్ & షిప్పింగ్
★ సురక్షితమైన రవాణా కోసం ప్రామాణిక ఎగుమతి కార్టన్ + చెక్క ప్యాలెట్
★ లేబుల్: మోడల్, కరెంట్, పోల్, పరిమాణం, సర్టిఫికేట్
★ సముద్రం, గాలి మరియు భూమి లాజిస్టిక్స్కు అనుకూలం
ధృవపత్రాలు
IEC60947-2, GB14048.2, CE, CB, ROHS మరియు ఇతర అంతర్జాతీయ ఆమోదాలు.

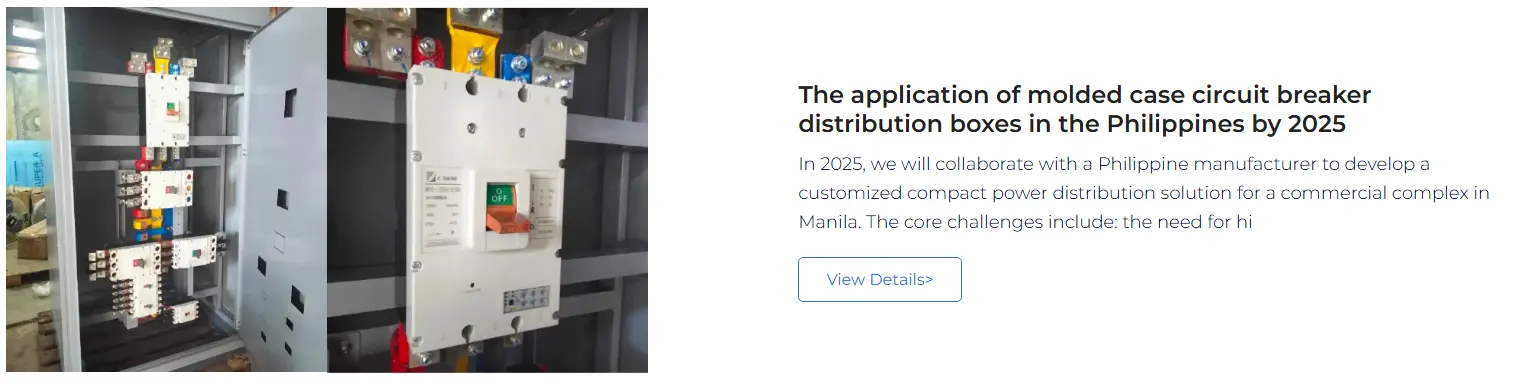

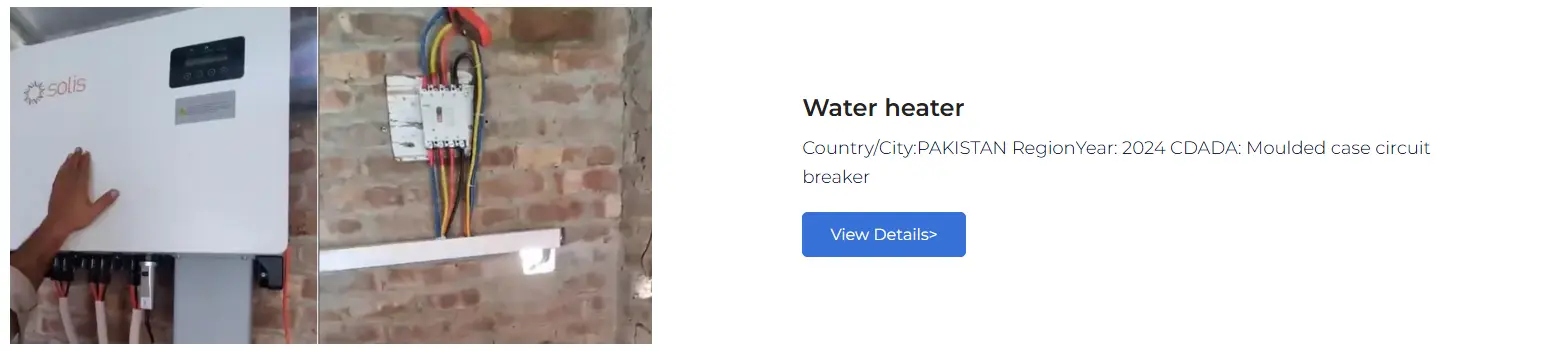

కస్టమర్ సహకార కేసులు
CDADA DAM2 సిరీస్ MCCB అనేది యూరప్, ఆగ్నేయాసియా, మధ్యప్రాచ్యం, ఆఫ్రికా మరియు దక్షిణ అమెరికాలోని విద్యుత్ పంపిణీ వ్యవస్థ ఇంటిగ్రేటర్లు, పారిశ్రామిక పరికరాల తయారీదారులు, స్విచ్ గేర్ ఫ్యాక్టరీలు, నిర్మాణ కాంట్రాక్టర్లు మరియు OEM బ్రాండ్లతో సహా ప్రపంచ వినియోగదారులకు సరఫరా చేయబడింది. మేము దీర్ఘకాలిక భాగస్వాముల కోసం స్థిరమైన భారీ సరఫరా మరియు అనుకూలీకరించిన పరిష్కారాలను అందిస్తాము.
